基站配套电源常用计算公式VIP免费

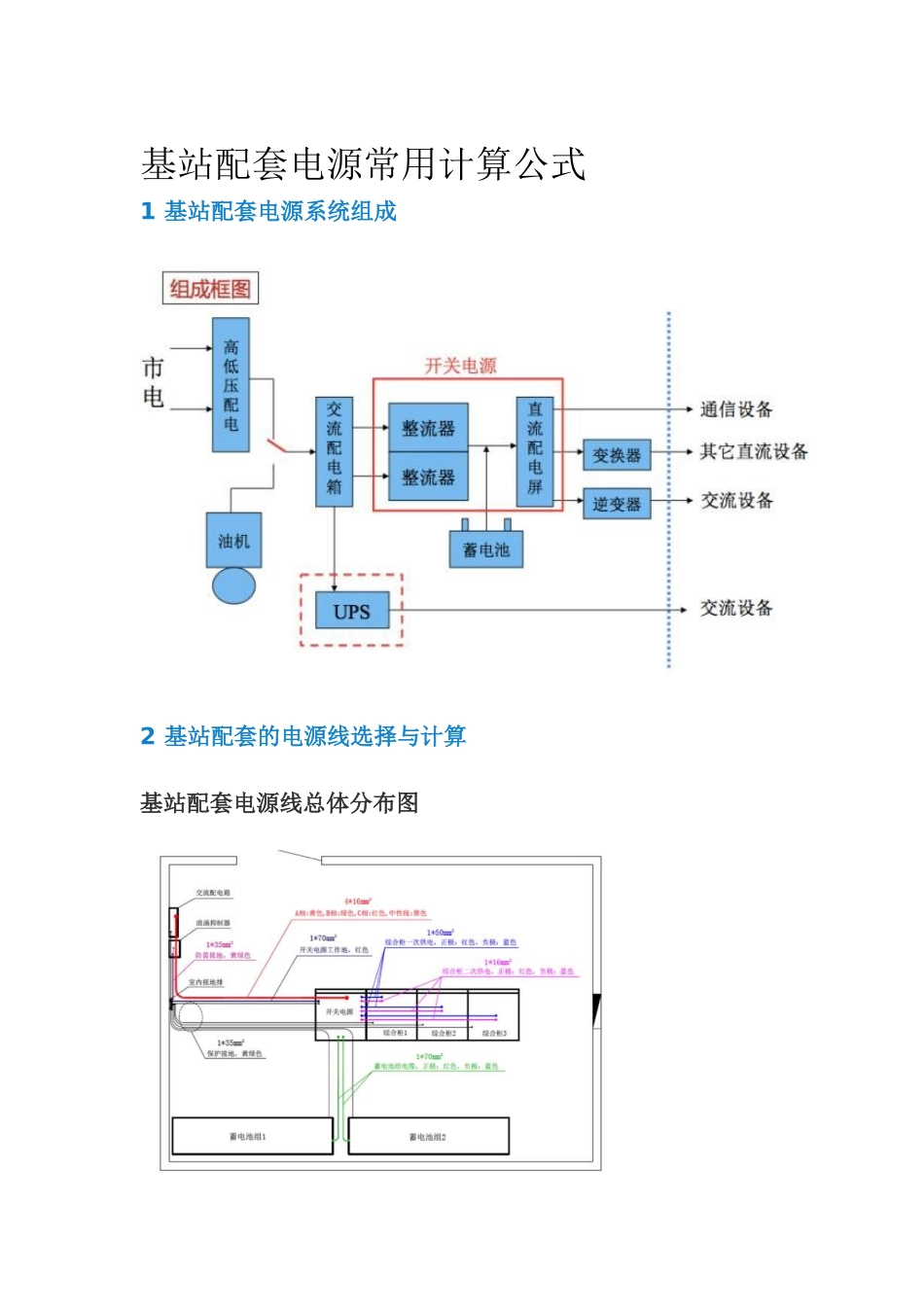

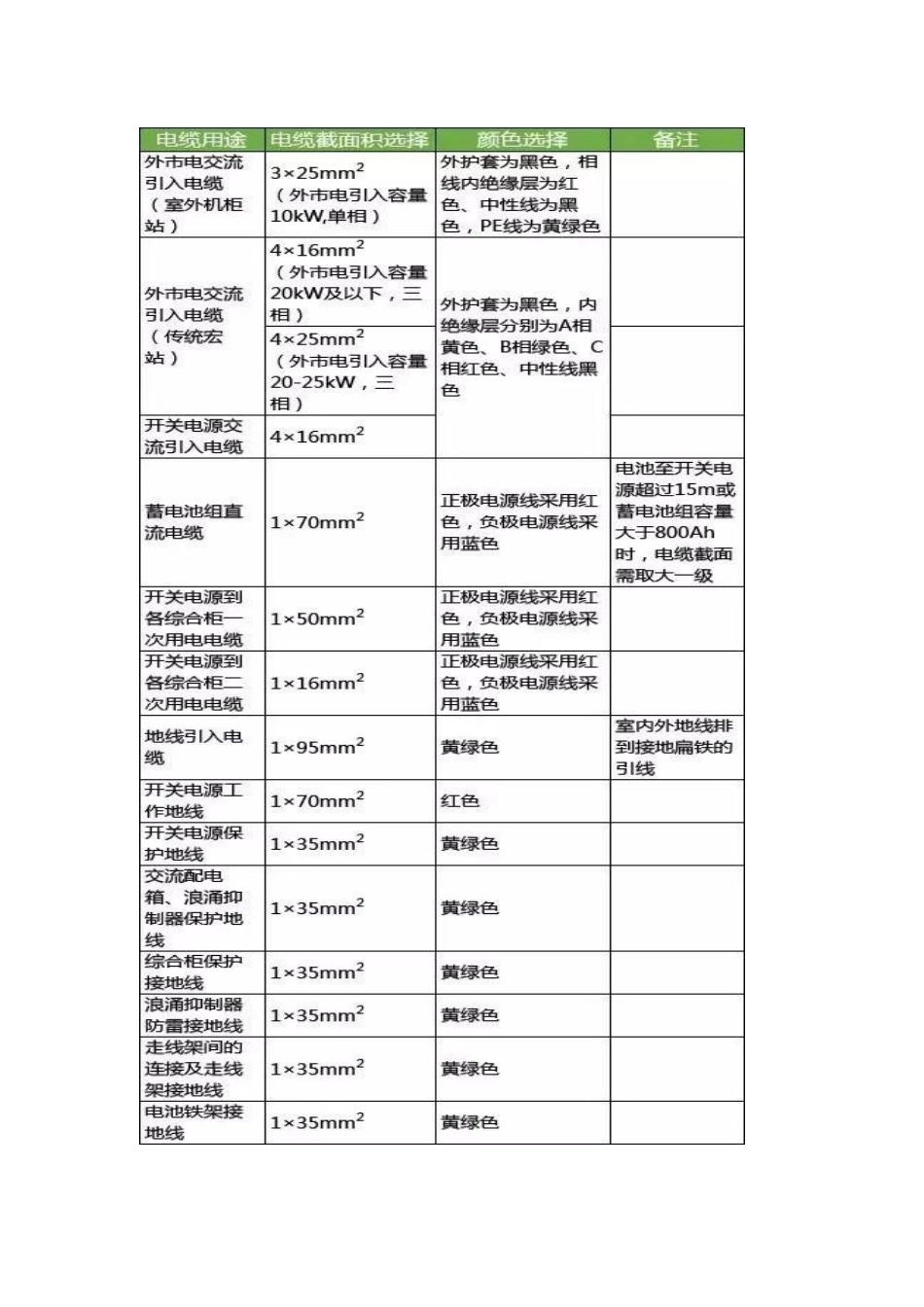

基站配套电源常用计算公式1基站配套电源系统组成2基站配套的电源线选择与计算基站配套电源线总体分布图基站常用电缆明细表直流电力线截面的选择与计算直流供电回路可按允许压降法确定电力线截面积，不同工作电压下压降固定分配值案例：某局市话-48V电源，远期忙时最大负荷电流为500A，从蓄电池到直流配电屏线路距离为6m，直流配电屏到市话机房配电屏距离为15m，每段应选择什么规格型号的馈电线？解：①求蓄电池到直流配电屏导线截面因为电池到直流配电屏一般用铜导线，所以rT=57，另外查表可得，这段导线允许压降ΔU=0.2V,故选用RVVZ1X300（mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆4条（两正两负）。该型铜芯线安全载流量为744A，完全符合实际负载电流要求。②求直流配电屏到市话机房配电屏导线截面由表可知这段压降ΔU=0.6V，故：选用RVVZ1X240（mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆4条（两正两负），选用RVVZ1X120（mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆1条（保护地）。该型铜芯线安全载流量为628A，完全符合实际负载电流要求。交流电力线截面选择与计算交流低压电力线选择，按导线的安全载流量法（各种绝缘导线，根据其绝缘的种类和敷设方法，允许长期通过的最大电流，称为安全载流量）选择导线。配电变压器到交流配电屏的每根导线电流，可按下式计算油机发电机至交流配电屏每根导线电流，可按下式计算交流配电屏至开关电源整流架导线上的电流，可按下式计算交流配电屏至UPS设备输入导线上的电流，可按下式计算UPS至交流配电屏输入导线上的电流，可按下式计算UPD配电屏至负载设备导线上的电流，可按下式计算UPD配电屏至负载设备导线上的电流，可按下式计算案例：某局新装-48V开关电源整流模块架1架，该开关电源整流模块架远期配置1000A，从交流配电屏至开关电源整流模块架应选择什么规格型号的馈电线？选用RVVZ5X50（mm2）铜芯阻燃聚氯乙稀绝缘护套软电缆1条（A、B、C三相各1芯，零线1芯，保护地线1芯）。该型铜芯线安全载流量为155A，完全符合实际负载电流要求。交流电力线截面选择-载流量聚氯乙烯绝缘电缆空气中敷设时允许载流量注：1、表中系铝芯电缆数值；铜芯电缆的允许持续载流量值可乘以1.29。2、单芯只适用于直流。3交流配电箱的配置4UPS容量选择UPS容量选择：估算中远期的总功耗，至少预留30%的余量例如：一个室分站，远端RRU交流供电，要加UPS。一共3个RRU，每个300W，预留WLAN交换机250W，则功率需求为：(300*3+250)=1150W，UPS容量选择：1150/0.7=2KVA(向上取整)5开关电源设备容量配置开关电源＝基站设备直流负荷+蓄电池充电电流整流模块数量按n+1冗余方式配置，其中：n=（基站设备直流负荷+蓄电池充电电流）/本期配置单个整流模块容量，进位取整数。一次下电分路，50A（或32A）×18（直流空开）,16A×6（直流空开），主要接入无线设备；二次下电分路，32A×6（直流空开），16A×6（直流空开），主要接入传输设备。6蓄电池的配置按基站近期负载进行配置。结合该地区市电状况进行配置，需考虑市电停电、移动油机由维护中心至基站路途时间、维护人员不足或停电基站较多时的等待时间。对于VIP基站及地理位置较偏远、应急发电不便的基站可适当增加蓄电池组后备时间。其中：K－安全系数1.25I－近期负荷电流T－放电小时数（h）t－最低环境温度（5℃）η－放电容量系数α－电池温度系数0.0067基站空调的计算基站空调的计算公式：制冷量=0.95*设备功耗（KW）+0.09（KW/平方米）*机房面积（平方米）空调匹数=制冷量÷2.5KW
