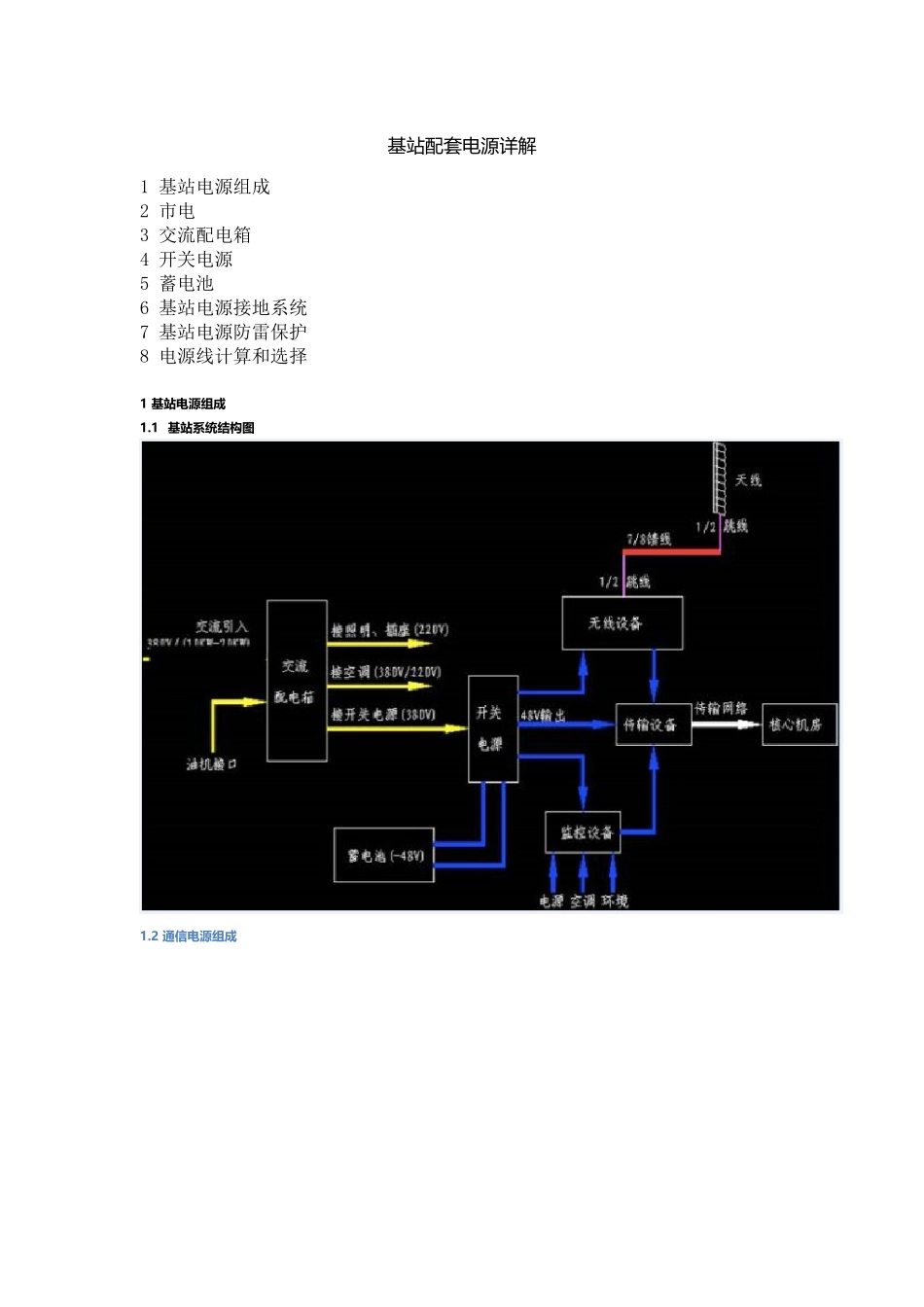

基站配套电源详解1基站电源组成2市电3交流配电箱4开关电源5蓄电池6基站电源接地系统7基站电源防雷保护8电源线计算和选择1基站电源组成1.1基站系统结构图1.2通信电源组成2市电2.1市电分类根据通信局（站）所在地区的供电条件、线路引入方式方式及运行状态，将市电分为四类，其划分条件应符合下列要求：1、一类市电供电为从两个稳定可靠的独立电源各自引入一路供电。该两路电源不应同时出现检修停电，平均每月停电次数应不大于1次，平均每次故障时间不应大于0.5h。两路供电线宜配置备用市电电源自动投入装置。2、二类市电供电线路允许有计划检修停电，平均每月停电次数应不大于3.5次，平均每次故障时间不应大于6h。3、三类市电供电为从一个电源引入一路供电线，供电线路长、用户多、平均每月停电次数应不大于4.5次，平均每次故障时间不应大于8h。4、四类市电供电应符合下列条件之一的要求：1）由一个电源引入一路供电线，经常昼夜停电，供电无保证，达不到三类供电要求。2）有季节性常时间停电或无市电可用。2.2市电引入外市电引入方式有如下四种：1)新建机房设有专用变压器，通过1路10KV高压引至基站专用变压器，通过变压器降压后负责基站设备供电。2)新建机房无专用变压器，从远端的公用变压器引1路380V（或220V）至基站，负责基站设备的供电。3)租用民房设有专用变压器的基站，从租用民房的低压配电系统的输出分路引至基站。4)租用民房无专用变压器的基站，从租用民房的总交流配电箱处引至基站。●基站新建引入外市电的电压等级可根据当地供电条件、用电容量、供电部门要求综合确定。●基站新建宜引入一路优于三类或三类（平均月市电故障≤4.5次，平均每次故障持续时间≤8h）的市电作为主用交流电源。外市电引入容量应按远期负荷考虑3交流配电箱作用：基站引电的入口，为整个基站提供电源。输出：整个机房的交流设备供电和开关电源的直流输入3.1交流配电箱技术要求1.基站应配置市电/油机切换开关、移动油机应急接口。移动油机应急接口配置为标准插头式(与交流引入电压制式相匹配)。2.交流配电箱应内置浪涌保护器(SPD)，其通流容量的选择应符合《通信局（站）防雷与接地工程设计规范》(GB50689)的相关要求。可插拔防雷模块严禁简单并联作为80kA、120kA等量级的SPD使用。3.交流配电箱应配置多回路交流计量智能电表装置，对交流配电箱内的交流输入及输出分路进行交流电度计量。3.2交流配电箱的配置4开关电源每个模块50A，满配600A，能够满足基站总的直流负荷分类：150A,200A,250A,300A…只是模块数量的不同早期有24V开关电源、24V/48V一体化开关电源中兴开关电源华为开关电源TP48600B动力源开关电源DUM-48/50H艾默生开关电源开关电源设备容量配置开关电源＝基站设备直流负荷+蓄电池充电电流整流模块数量按n+1冗余方式配置，其中：n=（基站设备直流负荷+蓄电池充电电流）/本期配置单个整流模块容量，进位取整数。一次下电分路，50A（或32A）×18（直流空开）,16A×6（直流空开），主要接入无线设备；二次下电分路，32A×6（直流空开），16A×6（直流空开），主要接入传输设备。5蓄电池蓄电池一般和蓄电池铁架组合在一起：单层、双层、多层；立式、卧式5.1蓄电池要求1.蓄电池组容量的应考虑客户需求、市电可靠性、运维能力、机房面积和机房承重等因素，综合确定。2.基站原则上配置一组铅酸蓄电池组；或根据基站实际环境情况，按照需求容量，将电池分为两组进行配置。3.不同厂家、不同型号、不同容量、不同时期（出厂日期相差1年以上）的蓄电池组严禁直接并联使用。4.经过环境及经济评价测算，确实能够节省空调用电量的场景，可使用普通铅酸电池配合电池恒温箱方案或高温铅酸电池技术方案。5.集成式磷酸铁锂电池组的技术方案可用于空间狭小、缺少空气调节装置、对承重有一定限制的场景，建议电池组容量不超过200Ah。5.2蓄电池的配置按基站近期负载进行配置。结合该地区市电状况进行配置，需考虑市电停电、移动油机由维护中心至基站路途时间、维护人员不足或停电基站较多时的等待时间。对于VIP基站及地理位置较偏远、应急发电不便的基站可适当增加蓄电池组后备时间。其中：K－安全系数1.2...
