《机械设计基础》试题及答案 VIP免费

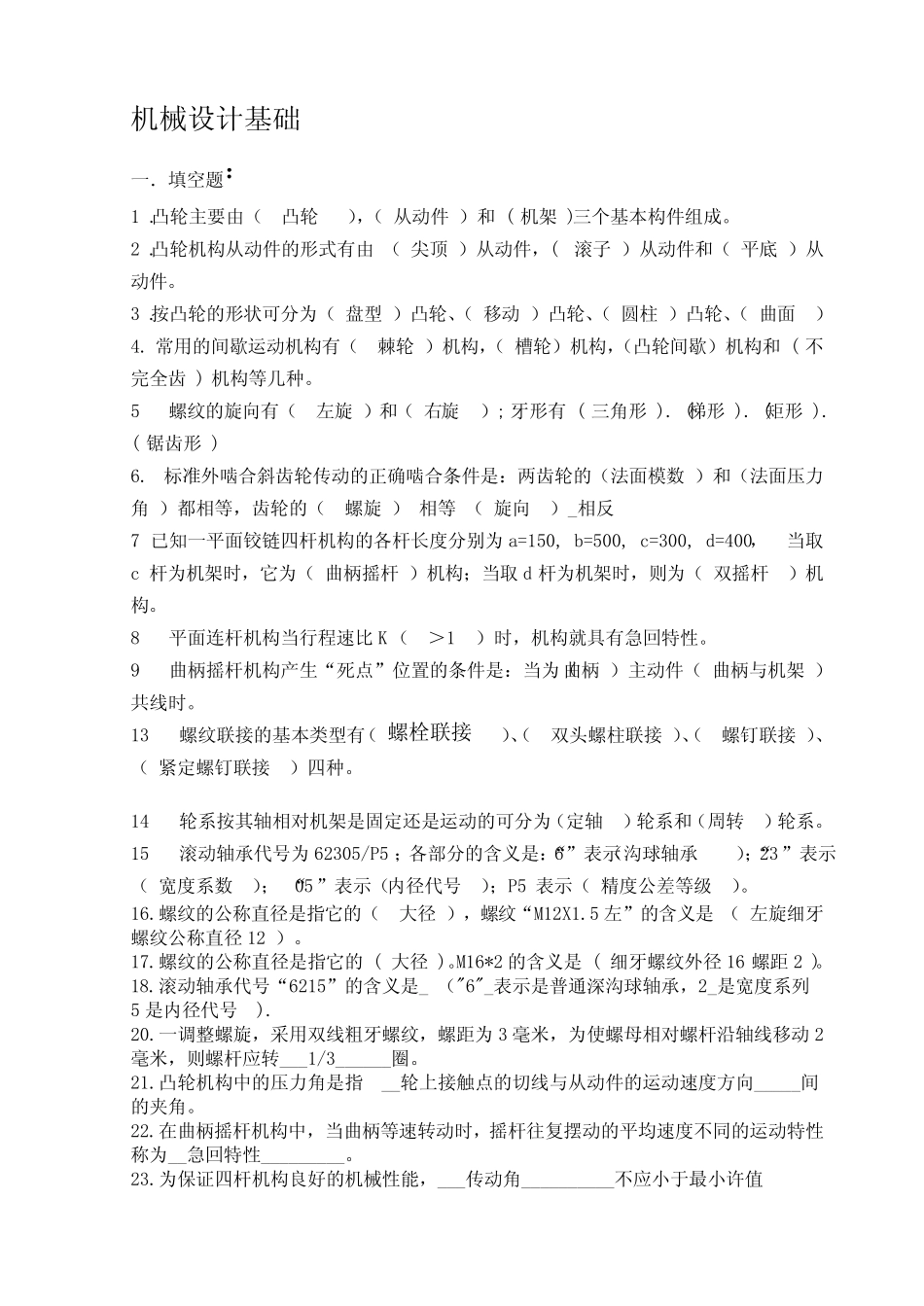

机械设计基础一．填空题：1.凸轮主要由（凸轮），（从动件）和(机架)三个基本构件组成。2.凸轮机构从动件的形式有由（尖顶）从动件，(滚子）从动件和（平底）从动件。3.按凸轮的形状可分为（盘型）凸轮、（移动）凸轮、（圆柱）凸轮、（曲面）4.常用的间歇运动机构有（棘轮）机构，（槽轮）机构，（凸轮间歇）机构和(不完全齿)机构等几种。5螺纹的旋向有（左旋）和（右旋）;牙形有(三角形).(梯形).(矩形).(锯齿形)6.标准外啮合斜齿轮传动的正确啮合条件是：两齿轮的（法面模数）和（法面压力角）都相等，齿轮的（螺旋）相等（旋向）_相反7已知一平面铰链四杆机构的各杆长度分别为a=150,b=500,c=300,d=400，当取c杆为机架时，它为（曲柄摇杆）机构；当取d杆为机架时，则为（双摇杆）机构。8平面连杆机构当行程速比K（＞1）时，机构就具有急回特性。9曲柄摇杆机构产生“死点”位置的条件是：当为（曲柄）主动件（曲柄与机架）共线时。13螺纹联接的基本类型有（螺栓联接）、（双头螺柱联接）、（螺钉联接）、（紧定螺钉联接）四种。14轮系按其轴相对机架是固定还是运动的可分为（定轴）轮系和（周转）轮系。15滚动轴承代号为62305/P5；各部分的含义是：“6”表示（沟球轴承）；“23”表示（宽度系数）；“05”表示（内径代号）；P5表示（精度公差等级）。16.螺纹的公称直径是指它的（大径），螺纹“M12X1.5左”的含义是（左旋细牙螺纹公称直径12）。17.螺纹的公称直径是指它的(大径)。M16*2的含义是(细牙螺纹外径16螺距2)。18.滚动轴承代号“6215”的含义是_（"6"_表示是普通深沟球轴承，2_是宽度系列5是内径代号).20.一调整螺旋，采用双线粗牙螺纹，螺距为3毫米，为使螺母相对螺杆沿轴线移动2毫米，则螺杆应转___1/3______圈。21.凸轮机构中的压力角是指__轮上接触点的切线与从动件的运动速度方向_____间的夹角。22.在曲柄摇杆机构中，当曲柄等速转动时，摇杆往复摆动的平均速度不同的运动特性称为__急回特性_________。23.为保证四杆机构良好的机械性能，___传动角__________不应小于最小许值25.采用螺纹联接时，若被联接件总厚度较大，切材料较软，在需要经常装卸的情况下，宜采用_____双头螺栓联接__________________。用于薄壁零件联接的螺纹，宜采用_____三角形细牙螺纹__________________。26.带传动的主动轮直径d1=180mm,转速n1=940rpm,从动轮直径d2=710mm，转速n2=233rpm,,则弹性滑动系数为ε=-0.022__。27.以凸轮的理论轮廓曲线的最小半径所做的圆称为凸轮的___基圆______。28.仿形法加工齿轮，根据被加工齿轮的__模数，齿轮__________选择刀号。29.图示机构要有确定运动需要有_______1__________个原动件。30.国标规定：三角带有__YZABCDE___________七种类型传递能力最大的为__Y__型。最小的为__E__型。代号A1000表示___A型带基准长度1000mm______。31.A、B、C三种类型的普通平键b、h、h相同，则工作中受挤压面积最大的应属_B___型。32.机构的最小运动单元称为__构件________，机器的最小制造单元称为_零件_________。33.螺纹联接的基本类型主要有__螺栓联接____________，___螺钉联接______________，___双头螺柱联接_____________，__紧定螺钉联接_______________。34.链“B18X80”的含义是____B_型键宽度_b=18mm,长度L=80mm________________。二．判断题：（每题1分，共20分）1．运动副是联接，联接也是运动副。错2．四杆机构中，曲柄的极位夹角θ越大，机构的急回特性也越显著。对3．在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服。错4．分度圆上压力角的变化，对齿廓的形状有影响。对5．局部自由度是不影响其它构件运动的个别构件的独立运动，因此对机构的自由度也没有影响。错6．机构运动简图只表示构件和运动副，所以作图的时候不考虑构件的尺寸和形状。错7．铰链四杆机构中最短的构件一定是曲柄。错8．通过离合器联接的两轴可在工作中随时分离。错9．凸轮转速的高低，影响从动杆的运动规律。错10．槽轮机构的主动件一定是拔盘。错11．渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。对12．...
