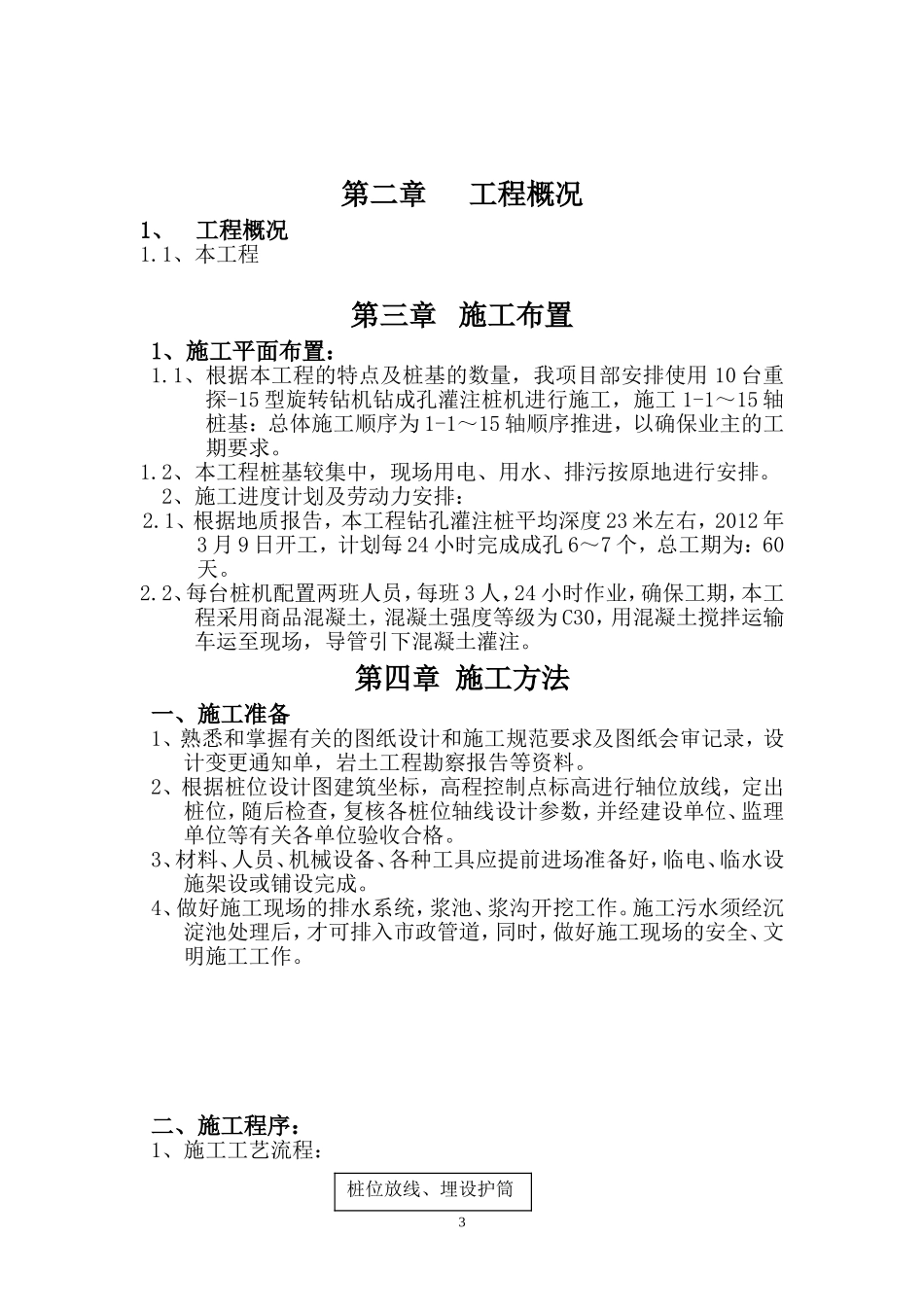

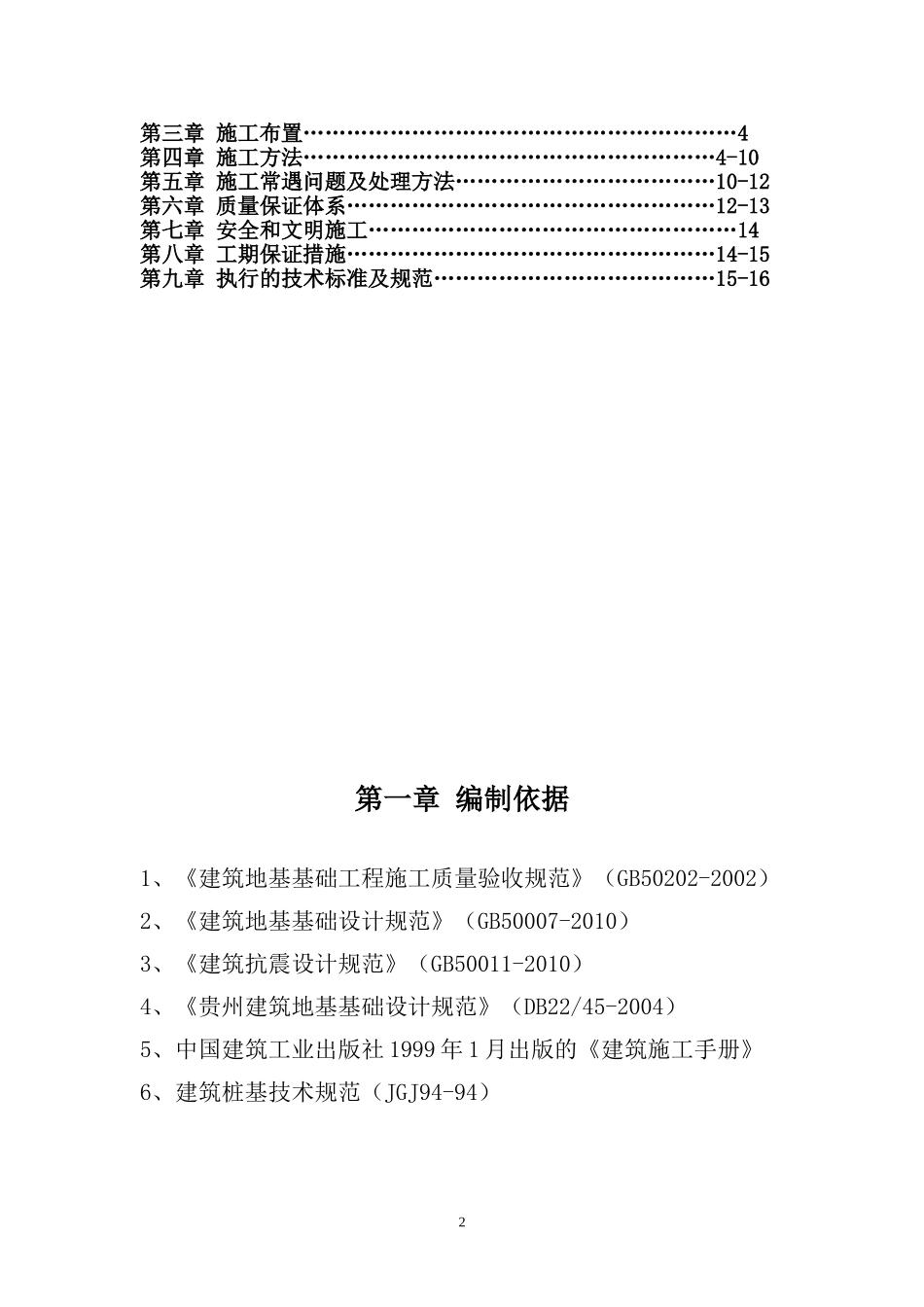

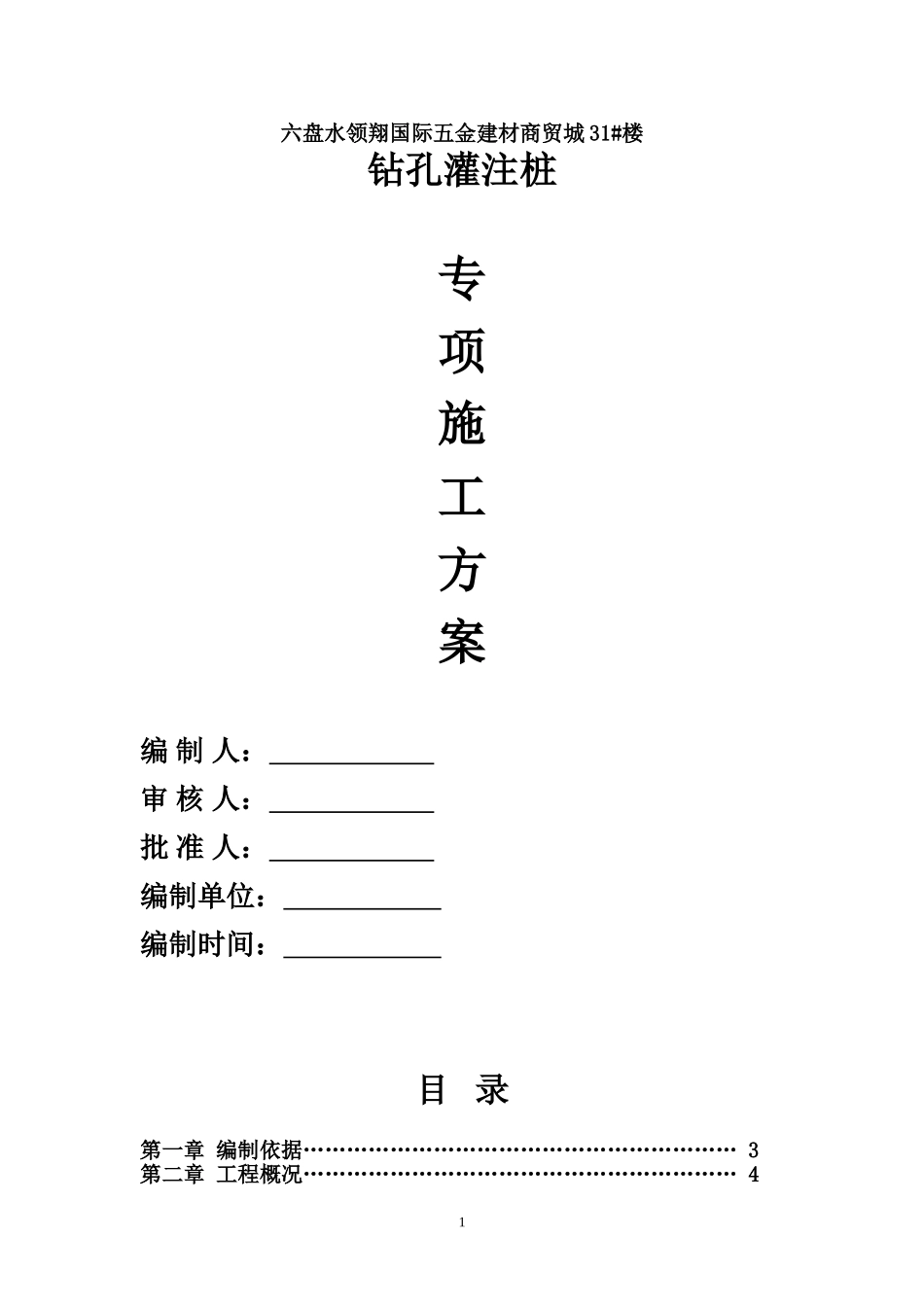

六盘水领翔国际五金建材商贸城31#楼钻孔灌注桩专项施工方案编制人：审核人：批准人：编制单位：编制时间：目录第一章编制依据……………………………………………………3第二章工程概况……………………………………………………41第三章施工布置……………………………………………………4第四章施工方法…………………………………………………4-10第五章施工常遇问题及处理方法………………………………10-12第六章质量保证体系……………………………………………12-13第七章安全和文明施工……………………………………………14第八章工期保证措施……………………………………………14-15第九章执行的技术标准及规范…………………………………15-16第一章编制依据1、《建筑地基基础工程施工质量验收规范》（GB50202-2002）2、《建筑地基基础设计规范》（GB50007-2010）3、《建筑抗震设计规范》（GB50011-2010）4、《贵州建筑地基基础设计规范》（DB22/45-2004）5、中国建筑工业出版社1999年1月出版的《建筑施工手册》6、建筑桩基技术规范（JGJ94-94）2第二章工程概况1、工程概况1.1、本工程第三章施工布置1、施工平面布置：1.1、根据本工程的特点及桩基的数量，我项目部安排使用10台重探-15型旋转钻机钻成孔灌注桩机进行施工，施工1-1～15轴桩基：总体施工顺序为1-1～15轴顺序推进，以确保业主的工期要求。1.2、本工程桩基较集中，现场用电、用水、排污按原地进行安排。2、施工进度计划及劳动力安排：2.1、根据地质报告，本工程钻孔灌注桩平均深度23米左右，2012年3月9日开工，计划每24小时完成成孔6～7个，总工期为：60天。2.2、每台桩机配置两班人员，每班3人，24小时作业，确保工期，本工程采用商品混凝土，混凝土强度等级为C30，用混凝土搅拌运输车运至现场，导管引下混凝土灌注。第四章施工方法一、施工准备1、熟悉和掌握有关的图纸设计和施工规范要求及图纸会审记录，设计变更通知单，岩土工程勘察报告等资料。2、根据桩位设计图建筑坐标，高程控制点标高进行轴位放线，定出桩位，随后检查，复核各桩位轴线设计参数，并经建设单位、监理单位等有关各单位验收合格。3、材料、人员、机械设备、各种工具应提前进场准备好，临电、临水设施架设或铺设完成。4、做好施工现场的排水系统，浆池、浆沟开挖工作。施工污水须经沉淀池处理后，才可排入市政管道，同时，做好施工现场的安全、文明施工工作。二、施工程序：1、施工工艺流程：3桩位放线、埋设护筒2、施工机具选择及施工工艺方法2.1、根据本工程特点，选用10台重探-15型旋转钻机钻成孔灌注桩机进行施工。2.2、钻机就位前，先平整场地，桩位放线，开挖浆池、浆沟，铺好枕木并用水平尺校正，保证钻机平稳、牢固。孔桩第一节采用人工挖孔，孔深为1.0米，护壁采用200㎜厚C30砼浇筑。2.3、本工程成孔采用正循环工艺，但对于孔深大于30米端承桩宜用反循环工艺成孔。钻进时如土质情况良好，可采用清水钻进，自然造浆护壁，或加入红粘土或膨润土泥浆护壁，泥浆密度为1.3T/M³。2.4、钻进时应根据土层情况加压，开始应轻压力、慢转速，逐步转入正常，一般土层按钻具自重钢绳加压，不超过10KN；基岩中钻进为15～25KN；钻机转速：对合金钻头为180R/MIN，钢粒钻头100R/MIN。在松软土层中钻进，应根据泥浆补给情况控制钻进速度，在硬土层或岩层中的钻进速度，以钻机不发跳动为准。2.5、桩孔钻完，应用空气压缩机清孔，可将30㎜左右石块排出，直至孔内沉渣度小于100㎜。清孔后泥浆密度不大于1.2T/M³，亦可用泥浆置换方法进行清孔。2.6、浇筑混凝土的导管采用直径为200～250㎜，壁厚不小于3㎜，导4桩基定位钻击成孔孔深测定、清孔安放钢筋孔下导管二次清孔、测定沉渣安放隔塞、灌注混凝土成桩制作钢筋笼商品混凝土制作试块泥浆循环泥浆处理管长度视孔深而定，每节一般为2.0～3.0米，导管与钢筋应保持100㎜距离，导管使用前应试拼装，以水压0.6～1.0MPA进行试压。2.7、开始浇筑水下混凝土时，管底至孔底的距离宜为300～500㎜，并使导管一次埋入混凝土面以上0.8米以上，在以后的浇筑中，导管埋深宜为2～6米。2.8、桩顶浇筑高度不能偏低...
