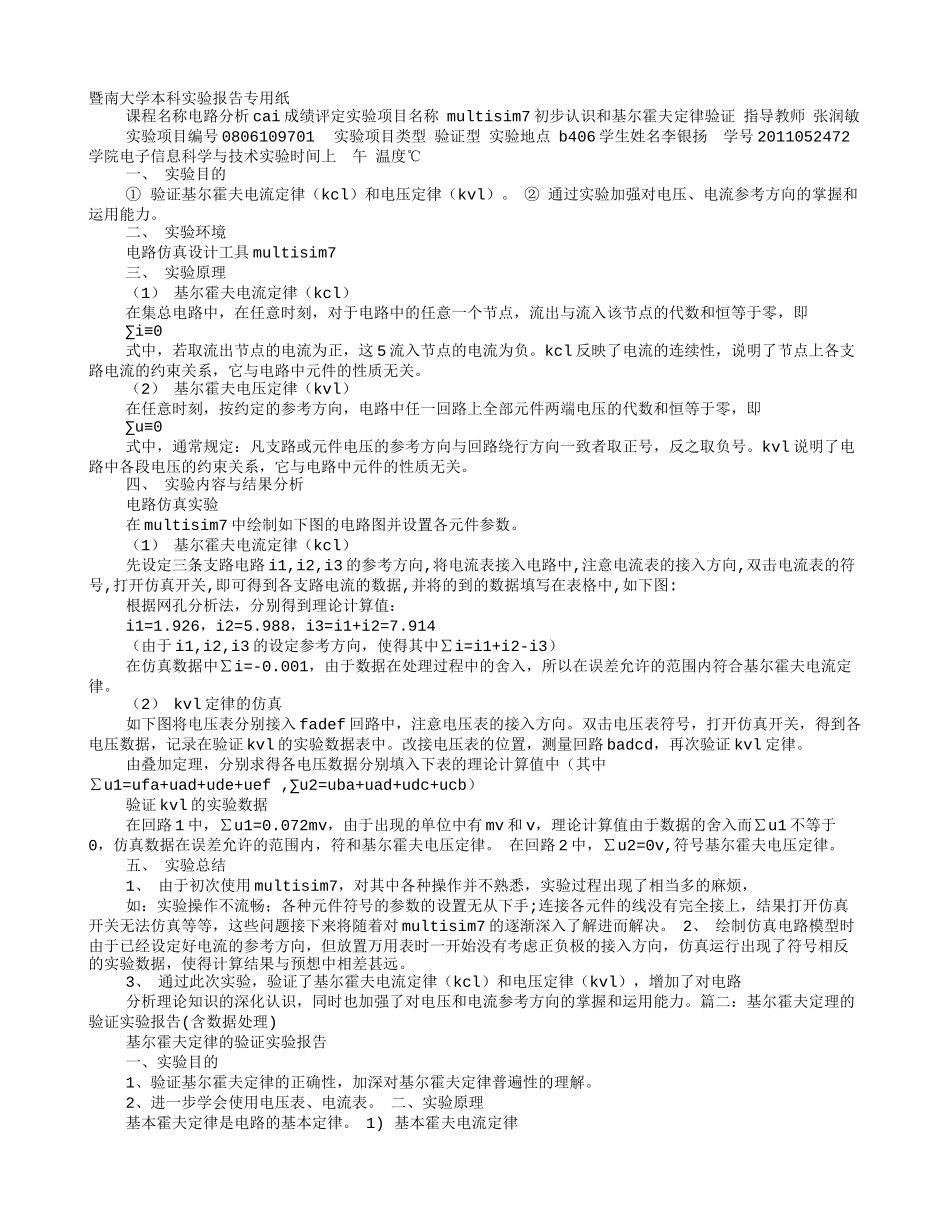

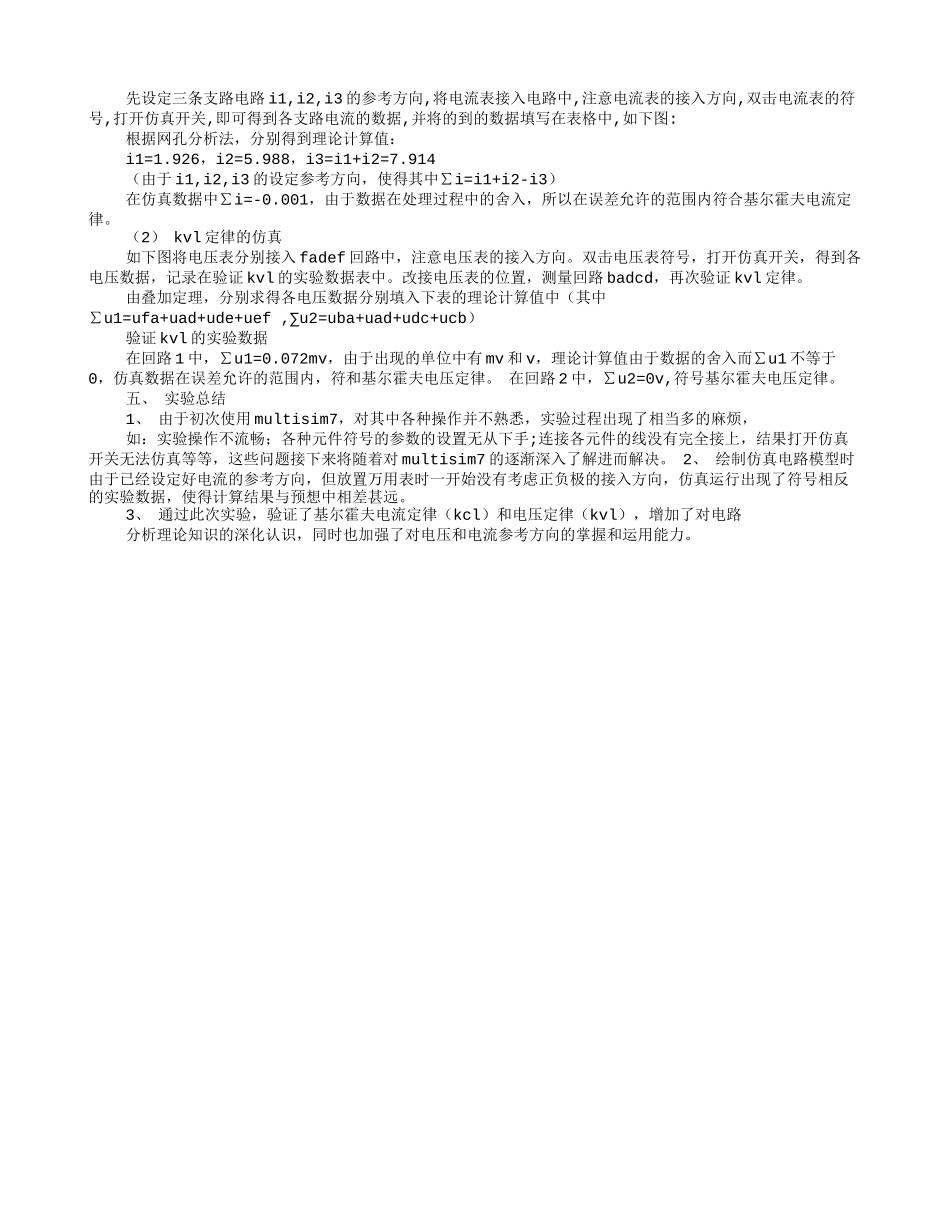

暨南大学本科实验报告专用纸课程名称电路分析cai成绩评定实验项目名称multisim7初步认识和基尔霍夫定律验证指导教师张润敏实验项目编号0806109701实验项目类型验证型实验地点b406学生姓名李银扬学号2011052472学院电子信息科学与技术实验时间上午温度℃一、实验目的①验证基尔霍夫电流定律（kcl）和电压定律（kvl）。②通过实验加强对电压、电流参考方向的掌握和运用能力。二、实验环境电路仿真设计工具multisim7三、实验原理（1）基尔霍夫电流定律（kcl）在集总电路中，在任意时刻，对于电路中的任意一个节点，流出与流入该节点的代数和恒等于零，即∑i≡0式中，若取流出节点的电流为正，这5流入节点的电流为负。kcl反映了电流的连续性，说明了节点上各支路电流的约束关系，它与电路中元件的性质无关。（2）基尔霍夫电压定律（kvl）在任意时刻，按约定的参考方向，电路中任一回路上全部元件两端电压的代数和恒等于零，即∑u≡0式中，通常规定：凡支路或元件电压的参考方向与回路绕行方向一致者取正号，反之取负号。kvl说明了电路中各段电压的约束关系，它与电路中元件的性质无关。四、实验内容与结果分析电路仿真实验在multisim7中绘制如下图的电路图并设置各元件参数。（1）基尔霍夫电流定律（kcl）先设定三条支路电路i1,i2,i3的参考方向,将电流表接入电路中,注意电流表的接入方向,双击电流表的符号,打开仿真开关,即可得到各支路电流的数据,并将的到的数据填写在表格中,如下图:根据网孔分析法，分别得到理论计算值：i1=1.926，i2=5.988，i3=i1+i2=7.914（由于i1,i2,i3的设定参考方向，使得其中∑i=i1+i2-i3）在仿真数据中∑i=-0.001，由于数据在处理过程中的舍入，所以在误差允许的范围内符合基尔霍夫电流定律。（2）kvl定律的仿真如下图将电压表分别接入fadef回路中，注意电压表的接入方向。双击电压表符号，打开仿真开关，得到各电压数据，记录在验证kvl的实验数据表中。改接电压表的位置，测量回路badcd，再次验证kvl定律。由叠加定理，分别求得各电压数据分别填入下表的理论计算值中（其中∑u1=ufa+uad+ude+uef,∑u2=uba+uad+udc+ucb）验证kvl的实验数据在回路1中，∑u1=0.072mv，由于出现的单位中有mv和v，理论计算值由于数据的舍入而∑u1不等于0，仿真数据在误差允许的范围内，符和基尔霍夫电压定律。在回路2中，∑u2=0v,符号基尔霍夫电压定律。五、实验总结1、由于初次使用multisim7，对其中各种操作并不熟悉，实验过程出现了相当多的麻烦，如：实验操作不流畅；各种元件符号的参数的设置无从下手;连接各元件的线没有完全接上，结果打开仿真开关无法仿真等等，这些问题接下来将随着对multisim7的逐渐深入了解进而解决。2、绘制仿真电路模型时由于已经设定好电流的参考方向，但放置万用表时一开始没有考虑正负极的接入方向，仿真运行出现了符号相反的实验数据，使得计算结果与预想中相差甚远。3、通过此次实验，验证了基尔霍夫电流定律（kcl）和电压定律（kvl），增加了对电路分析理论知识的深化认识，同时也加强了对电压和电流参考方向的掌握和运用能力。篇二：基尔霍夫定理的验证实验报告(含数据处理)基尔霍夫定律的验证实验报告一、实验目的1、验证基尔霍夫定律的正确性，加深对基尔霍夫定律普遍性的理解。2、进一步学会使用电压表、电流表。二、实验原理基本霍夫定律是电路的基本定律。1)基本霍夫电流定律对电路中任意节点，流入、流出该节点的代数和为零。即∑i=02)基本霍夫电压定律在电路中任一闭合回路，电压降的代数和为零。即∑u=0三、实验设备四、实验内容实验线路如图2-1所示图2－11、实验前先任意设定三条支路的电流参考方向，2、按原理的要求，分别将两路直流稳压电源接入电路。3、将电流插头的两端接至直流数字毫安表的“+，－”两端。4、将电流插头分别插入三条支路的三个电流插座中，记录电流值于下表。5、用直流数字电压表分别测量两路电源及电元件上的电压值，记录于下表。五、基尔霍夫定律的计算值：i1+i2=i3??（1）根据基尔霍夫定律列出方程（510+510）i1+510i3=6??（2）（1000+330）i3+510i3=12??（3）解得：i1=0.00193ai2=0.0059ai3=0.00792aufa=0.9...
