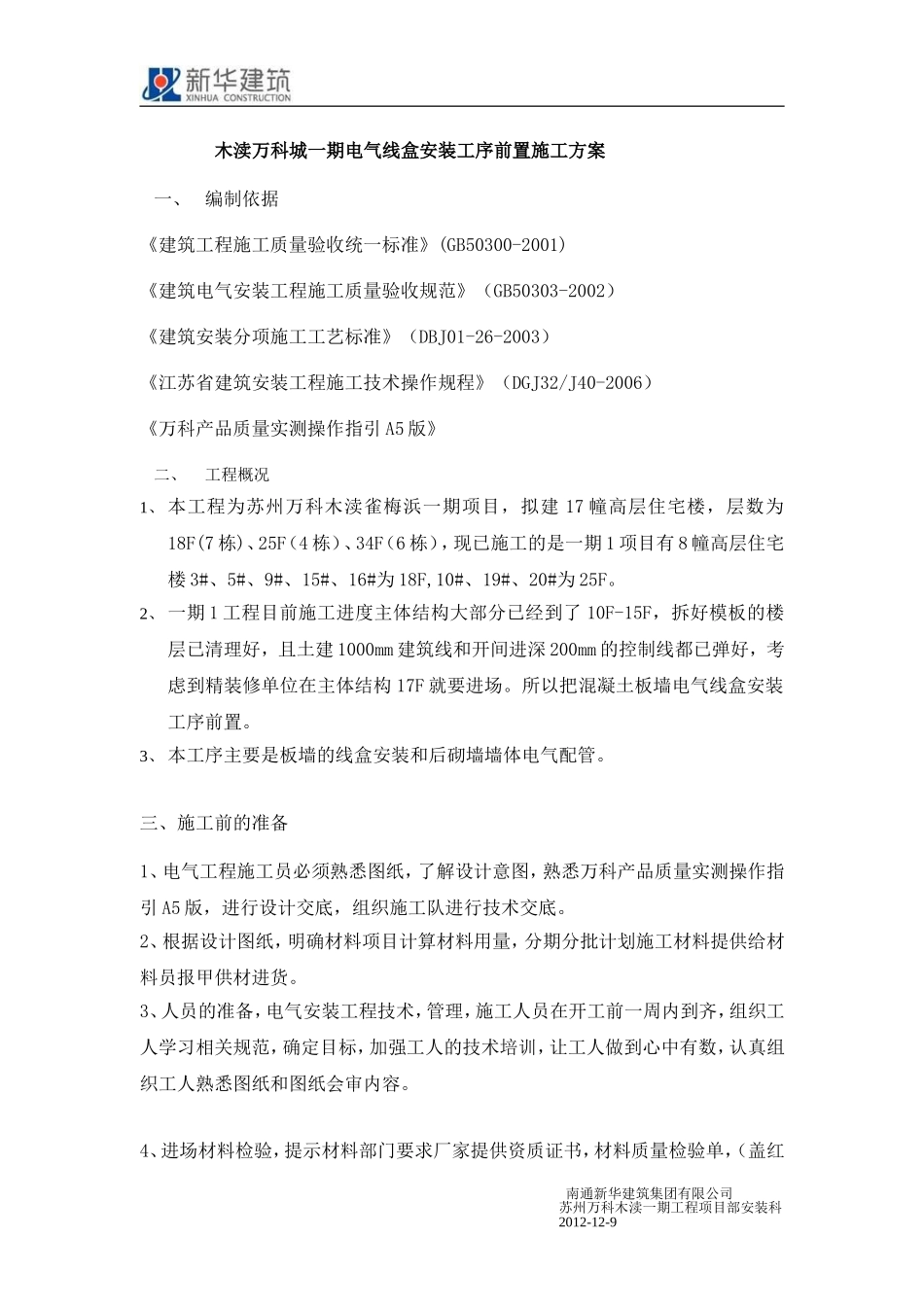

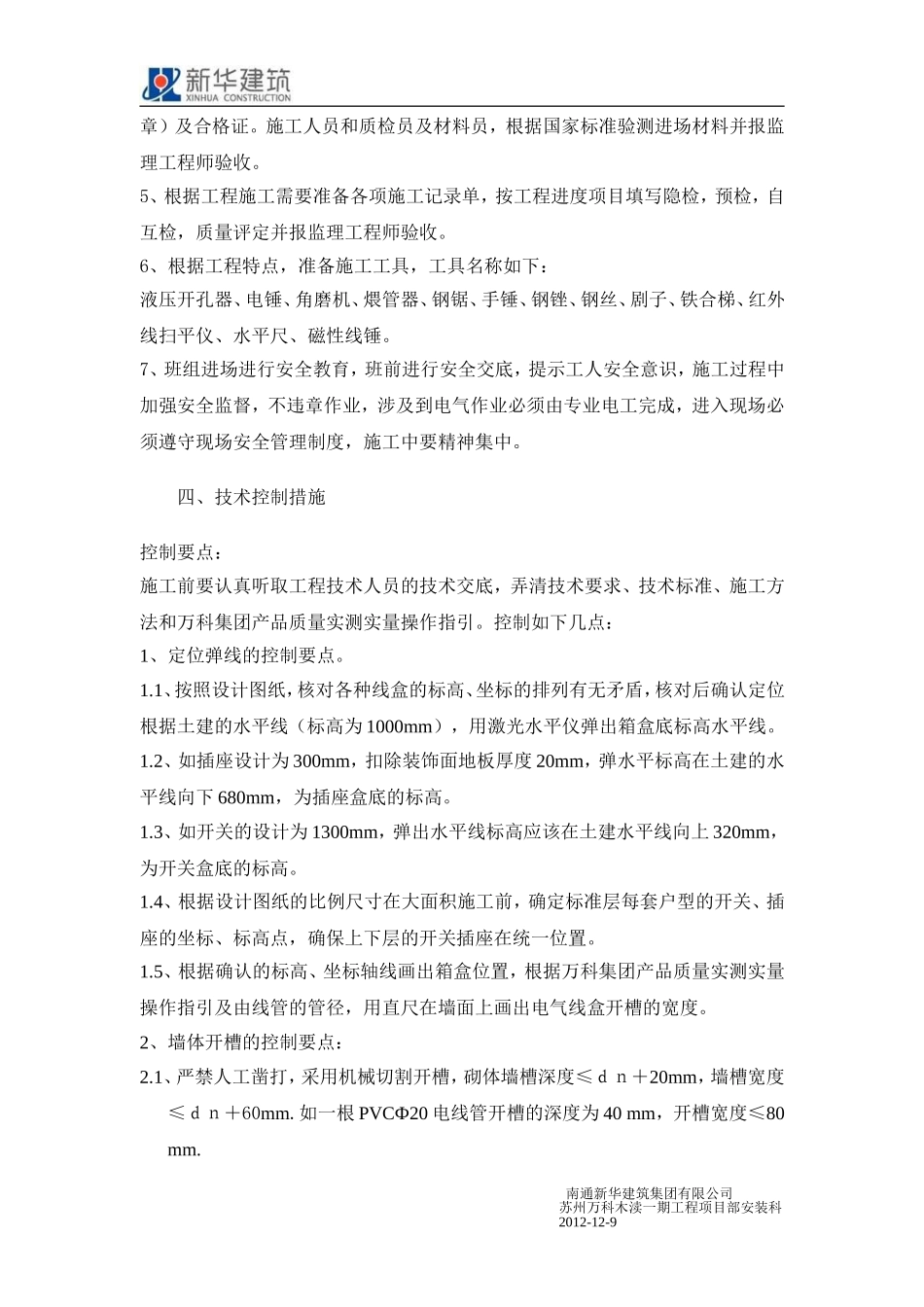

木渎万科城一期电气线盒安装工序前置施工方案一、编制依据《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑电气安装工程施工质量验收规范》（GB50303-2002）《建筑安装分项施工工艺标准》（DBJ01-26-2003）《江苏省建筑安装工程施工技术操作规程》（DGJ32/J40-2006）《万科产品质量实测操作指引A5版》二、工程概况1、本工程为苏州万科木渎雀梅浜一期项目，拟建17幢高层住宅楼，层数为18F(7栋)、25F（4栋）、34F（6栋），现已施工的是一期1项目有8幢高层住宅楼3#、5#、9#、15#、16#为18F,10#、19#、20#为25F。2、一期1工程目前施工进度主体结构大部分已经到了10F-15F，拆好模板的楼层已清理好，且土建1000mm建筑线和开间进深200mm的控制线都已弹好，考虑到精装修单位在主体结构17F就要进场。所以把混凝土板墙电气线盒安装工序前置。3、本工序主要是板墙的线盒安装和后砌墙墙体电气配管。三、施工前的准备1、电气工程施工员必须熟悉图纸，了解设计意图，熟悉万科产品质量实测操作指引A5版，进行设计交底，组织施工队进行技术交底。2、根据设计图纸，明确材料项目计算材料用量，分期分批计划施工材料提供给材料员报甲供材进货。3、人员的准备，电气安装工程技术，管理，施工人员在开工前一周内到齐，组织工人学习相关规范，确定目标，加强工人的技术培训，让工人做到心中有数，认真组织工人熟悉图纸和图纸会审内容。4、进场材料检验，提示材料部门要求厂家提供资质证书，材料质量检验单，（盖红南通新华建筑集团有限公司苏州万科木渎一期工程项目部安装科2012-12-9章）及合格证。施工人员和质检员及材料员，根据国家标准验测进场材料并报监理工程师验收。5、根据工程施工需要准备各项施工记录单，按工程进度项目填写隐检，预检，自互检，质量评定并报监理工程师验收。6、根据工程特点，准备施工工具，工具名称如下：液压开孔器、电锤、角磨机、煨管器、钢锯、手锤、钢锉、钢丝、剧子、铁合梯、红外线扫平仪、水平尺、磁性线锤。7、班组进场进行安全教育，班前进行安全交底，提示工人安全意识，施工过程中加强安全监督，不违章作业，涉及到电气作业必须由专业电工完成，进入现场必须遵守现场安全管理制度，施工中要精神集中。四、技术控制措施控制要点：施工前要认真听取工程技术人员的技术交底，弄清技术要求、技术标准、施工方法和万科集团产品质量实测实量操作指引。控制如下几点：1、定位弹线的控制要点。1.1、按照设计图纸，核对各种线盒的标高、坐标的排列有无矛盾，核对后确认定位根据土建的水平线（标高为1000mm），用激光水平仪弹出箱盒底标高水平线。1.2、如插座设计为300mm，扣除装饰面地板厚度20mm，弹水平标高在土建的水平线向下680mm，为插座盒底的标高。1.3、如开关的设计为1300mm，弹出水平线标高应该在土建水平线向上320mm，为开关盒底的标高。1.4、根据设计图纸的比例尺寸在大面积施工前，确定标准层每套户型的开关、插座的坐标、标高点，确保上下层的开关插座在统一位置。1.5、根据确认的标高、坐标轴线画出箱盒位置，根据万科集团产品质量实测实量操作指引及由线管的管径，用直尺在墙面上画出电气线盒开槽的宽度。2、墙体开槽的控制要点：2.1、严禁人工凿打，采用机械切割开槽，砌体墙槽深度≤ｄｎ＋20mm，墙槽宽度≤ｄｎ＋60mm.如一根PVCФ20电线管开槽的深度为40mm，开槽宽度≤80mm.南通新华建筑集团有限公司苏州万科木渎一期工程项目部安装科2012-12-93、固定盒箱的控制要点：3.1、按弹出的水平线，对照设计图纸找出盒箱的准确位置(坐标位置)，根据已确定的土建粉刷厚度20mm，在砖墙面距阴阳角150～200处做二端的铁钉灰饼，并以这二块铁钉为依据拉准线，然后依据拉好的准线用水泥砂浆稳固好箱盒出墙厚度与准线齐平。铁钉灰饼控制要点（定好位置后在开间进深200mm的控制线处，利用红外线扫平仪打出垂直线垂直于200mm控制线，然后用卷尺从红外线垂直线处到墙面量出180mm为铁钉灰饼厚度，钉好铁钉后要再次用卷尺与水平尺复核200mm控制线确定线盒出墙距离）。复核好尺寸正确无误后出入的地方修正剔洞，洞剔好以后，把洞内及槽内杂物清理干净，再用水把洞内槽...
