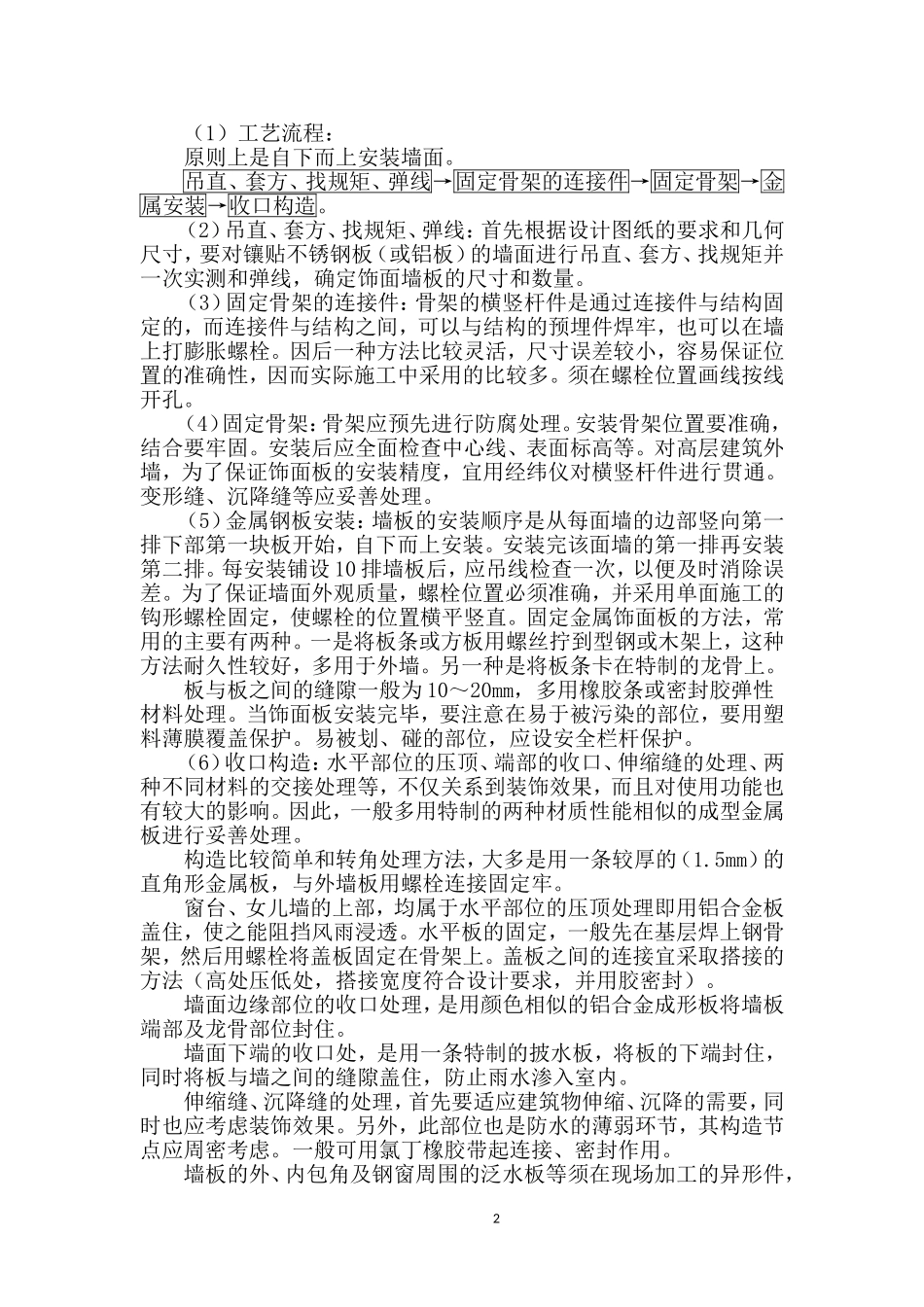

1第五章主要分项工程施工方案和技术措施（八）墙柱面金属板施工工艺标准1、适用范围本工艺标准适用于本工程建筑室内的合金烤漆钢板、不锈钢板、白色烤漆铝板面层。2、技术要求（1）所有材料防火等级符合《建筑材料燃烧性能分级方法》的A级标准。（2）金属板必须符合设计的要求。3、施工准备（1）材料要求：A、标准钢板尺寸和弧板尺寸符合设计要求。B、转角块：1转角面板，凹型转角面板符合设计要求。C、金属板的外观颜色丰富满足设计要求。D、其它材料及构件：背衬板及干挂系统。E、背衬板：所有平面金属板均做背衬板，金属板与背衬板之间要求密封；背衬板采用10mm厚以上，防水防潮优质高强度的水泥平板或硅酸钙板等。弧形板背面须做降噪处理。F、骨架材料：是由横竖杆件拼成，主要材质为铝合金型材或型钢等。因型钢较便宜，强度高，安装方便，所以多数工程采用角钢或槽钢。但骨架应预先进行防腐处理，严禁黑铁进楼。H、固定骨架的连接件：主要是膨胀螺栓、铁垫板、垫圈、螺帽及与骨架固定的各种设计和安装所需要的连接件，其质量必须符合要求。（2）主要机具：A、裁割、加工、组装金属板等所需的工作台、切割机、成型机、弯边机具、砂轮机、连接金属板的手提电钻、混凝土墙打眼电钻、钢板尺（1m长）、长卷尺、盒尺、锤子、各种形状圆、扁）的钢凿子、铅丝、弹线用的粉线包、墨斗、小白线、手提砂轮、钳子、铁制水平尺、棉丝、笤帚、铁锹、开刀、灰槽、灰桶、工具袋、手套、红铅笔等。（3）作业条件：A、混凝土和墙面抹灰已完成，且经过干燥，含水率不高于8%；木材制品不得大于12%。B、水电及设备、顶墙上预留预埋件已完。C、要事先检查安装饰面板工程的基层，并作好隐预检记录，合格后方可进行安装工序。D、外架子（高层多用吊篮或吊架子）应提前支搭和安装好，多层房屋宜选用双排架子或桥架，其横竖杆及拉杆等应离开墙面和门窗口角150～200mm。架子的步高和支搭要符合施工要求和安全操作规程。E、对施工人员进行技术交底时，应强调技术措施、质量要求和成品保护。大面积施工前应先做样板间，经质检部门鉴定合格后，方可组织班组施工。4、操作工艺2（1）工艺流程：原则上是自下而上安装墙面。吊直、套方、找规矩、弹线→固定骨架的连接件→固定骨架→金属安装→收口构造。（2）吊直、套方、找规矩、弹线：首先根据设计图纸的要求和几何尺寸，要对镶贴不锈钢板（或铝板）的墙面进行吊直、套方、找规矩并一次实测和弹线，确定饰面墙板的尺寸和数量。（3）固定骨架的连接件：骨架的横竖杆件是通过连接件与结构固定的，而连接件与结构之间，可以与结构的预埋件焊牢，也可以在墙上打膨胀螺栓。因后一种方法比较灵活，尺寸误差较小，容易保证位置的准确性，因而实际施工中采用的比较多。须在螺栓位置画线按线开孔。（4）固定骨架：骨架应预先进行防腐处理。安装骨架位置要准确，结合要牢固。安装后应全面检查中心线、表面标高等。对高层建筑外墙，为了保证饰面板的安装精度，宜用经纬仪对横竖杆件进行贯通。变形缝、沉降缝等应妥善处理。（5）金属钢板安装：墙板的安装顺序是从每面墙的边部竖向第一排下部第一块板开始，自下而上安装。安装完该面墙的第一排再安装第二排。每安装铺设10排墙板后，应吊线检查一次，以便及时消除误差。为了保证墙面外观质量，螺栓位置必须准确，并采用单面施工的钩形螺栓固定，使螺栓的位置横平竖直。固定金属饰面板的方法，常用的主要有两种。一是将板条或方板用螺丝拧到型钢或木架上，这种方法耐久性较好，多用于外墙。另一种是将板条卡在特制的龙骨上。板与板之间的缝隙一般为10～20mm，多用橡胶条或密封胶弹性材料处理。当饰面板安装完毕，要注意在易于被污染的部位，要用塑料薄膜覆盖保护。易被划、碰的部位，应设安全栏杆保护。（6）收口构造：水平部位的压顶、端部的收口、伸缩缝的处理、两种不同材料的交接处理等，不仅关系到装饰效果，而且对使用功能也有较大的影响。因此，一般多用特制的两种材质性能相似的成型金属板进行妥善处理。构造比较简单和转角处理方法，大多是用一条较厚的（1.5mm）的直角形金属板，与外墙板用螺栓连接固定牢。窗台、女...
