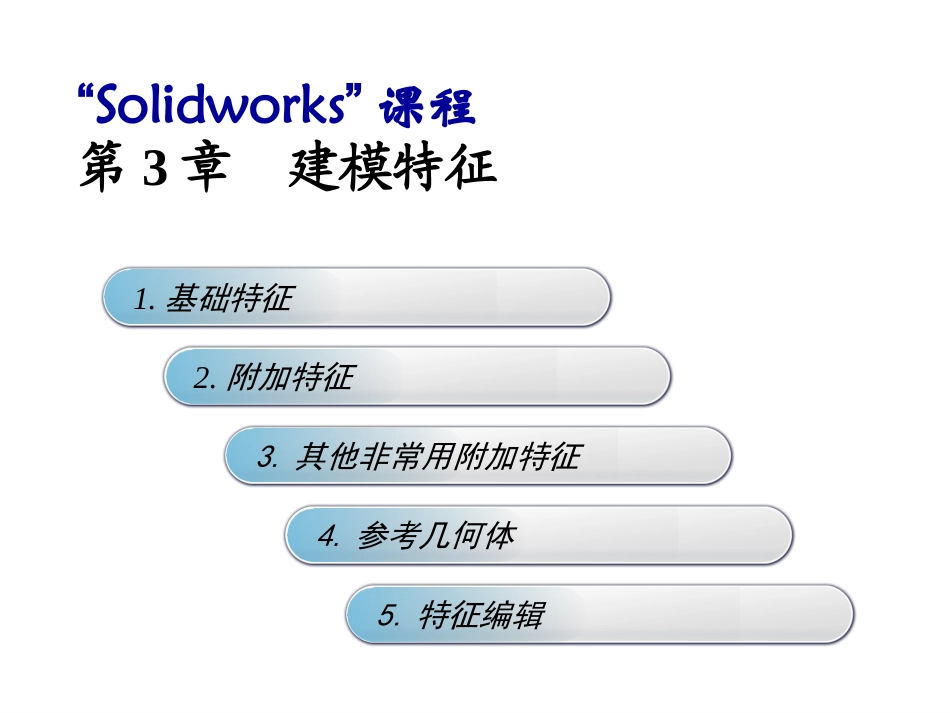

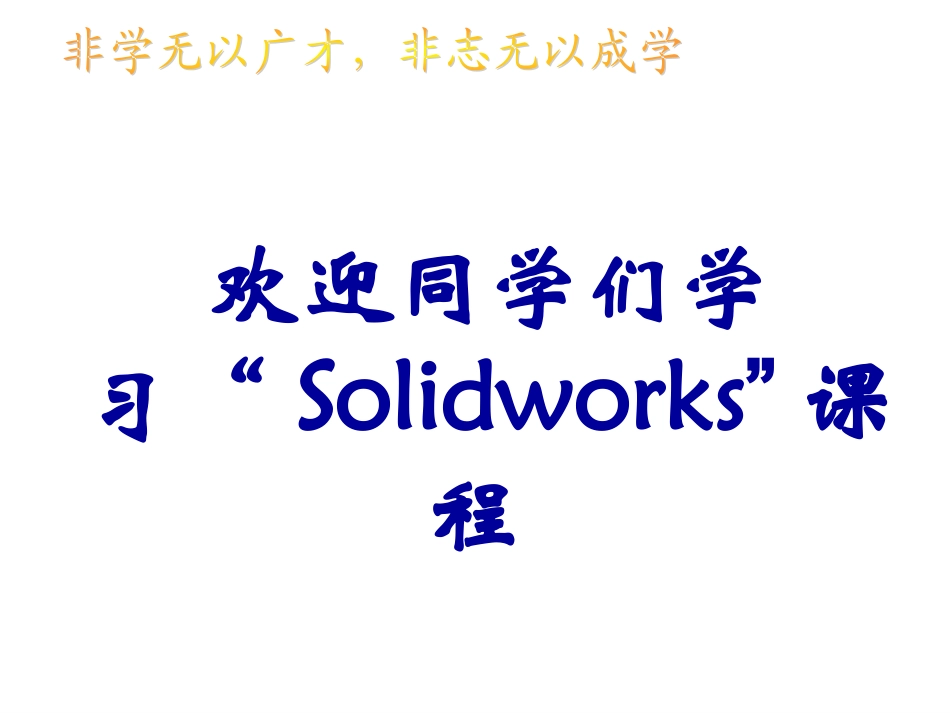

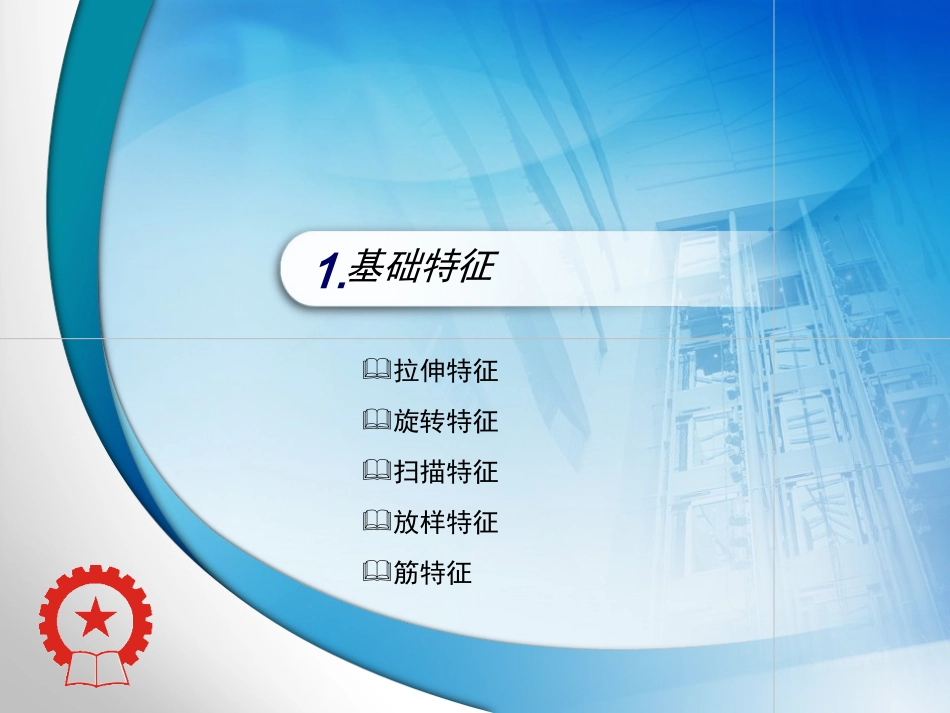

欢迎同学们学习“Solidworks”课程1.基础特征3.其他非常用附加特征4.参考几何体2.附加特征“Solidworks”课程第3章建模特征5.特征编辑基础特征1.拉伸特征旋转特征扫描特征放样特征筋特征拉伸特征拉伸特征是生成三维模型时最常用的一种特征，其原理是将一个二维草绘平面图形拉伸一段距离形成特征，如下图所示。草绘截面草绘截面图形图形沿垂直方向拉沿垂直方向拉伸草绘截面伸草绘截面生成拉伸生成拉伸特征特征拉伸特征的参数设置通过对“拉伸凸台/基体”的参数进行设置，可以创建薄壁、拔模等拉伸特征，并可安要求设置拉伸方向、距离和拉伸的终止方式等，如下图所示。几种拉伸截几种拉伸截止方式止方式拔模拉伸拔模拉伸非平面拉伸非平面拉伸拉伸切除使用“拉伸切除”按钮可以创建切除拉伸特征，即以拉伸体作为“刀具”在原有实体上去除材料，如下图所示。旋转特征旋转特征的操作过程是这样的：首先绘制一条中心线，并在中心线的一侧绘制出轮廓草图，然后单击“旋转凸台/基体”按钮，并选择轮廓草图，设置中心线为旋转轴，再设置截面绕中心线旋转的角度（0°~360°），由此得到旋转特征，如下图所示。旋转特征通过“旋转凸台/基体”的属性管理器，可设置旋转轴、旋转方向、旋转角度和设置薄壁特征等参数。旋转轴可为中心线、直线或边线，通过设置旋转角度（角度以顺时针从所选草图测量）可以生成部分旋转体，如下图所示。“旋转切除”特征是通过旋转草绘图形，从而在原有模型上去除材料的特征。“旋转切除”特征与“旋转凸台/基体”特征的操作方法基本一致，单击“旋转切除”按钮后，选择进行旋转切除的草绘图形，并设置旋转轴，草绘图形旋转经过的区域将被切除,如下图所示。旋转切除扫描特征扫描特征是指草图轮廓沿一条路径移动获得的特征，在扫描过程中用户可设置一条或多条引导线，最终可生成实体或薄壁特征。仅仅由扫描轮廓线和扫描路径构成的扫描特征被成为简单扫描特征，即令扫描轮廓沿扫描路径运动形成扫描特征，此种扫描特征的特点是每一个与路径垂直的截面尺寸都不发生变化,如下图所示。引导线扫描在扫描过程中草图的截面形状有变化时，可以使用“引导线”来控制扫描过程中间轮廓的形状，这种扫描称为变截面扫描，又称为引导线扫描,如下图所示。扫描参数通过“扫描”特征的属性管理器，可设置扫描“路径”、扫描“轮廓”和“引导线”，并可设置扫描轮廓的旋转方向，路径对齐方式，以及扫描面与扫描轮廓面的的相切方式等，如下图所示。随路径变化随路径变化扫描扫描随路径和引导随路径和引导线变化扫描线变化扫描沿路径扭转沿路径扭转扫描扫描放样特征三维模型的形状是多变的，扫描特征解决了截面方向可以变化的难题，但不能让截面形状和尺寸也随之发生变化，这时需要用放样特征来解决这个问题。放样特征可以将两个或两个以上的不同截面进行连接，是一种相对比较复杂的实体特征，而简单放样是直接在两个或多个轮廓间进行的放样特征，如下图所示。引导线放样引导线在放样过程中控制截面草图的变化，从而达到控制放样实体模型的目的，如下图所示。放样参数“放样”特征的属性管理器与“扫描”特征有很多相似之处，比如都具有“轮廓和路径卷展栏”、“引导线”卷展栏等，而且其功能基本相同，其不同之处在于可以添加“起始/结束约束”，可以设置中心线等，如下图所示。设置了起始设置了起始相切约束相切约束中间截面与中中间截面与中心线垂直心线垂直筋特征筋特征是用来增加零件强度的结构，它是由开环的草图轮廓生成的特殊类型的拉伸特征，可以在轮廓与现有零件之间添加指定方向和厚度的材料，如下图所示。附加特征2.孔特征倒角/圆角特征抽壳特征拔模特征简单直孔简单直孔是具有统一半径的圆孔，它的深度方向和形状不发生变化。选择“插入”>“特征”>“孔”>“简单直孔”菜单，选择放置简单直孔的面，打开“孔”特征属性管理器，设置好孔深度和孔直径后，单击“确定”按钮，即可生成简单直孔，如下图所示。异型孔向导利用异型孔向导，可在模型上生成螺纹孔、柱形沉头孔、锥孔等多功能孔。单击特征工具栏中的“异型孔”按钮，打开“孔规格”属性管理器，设置...
