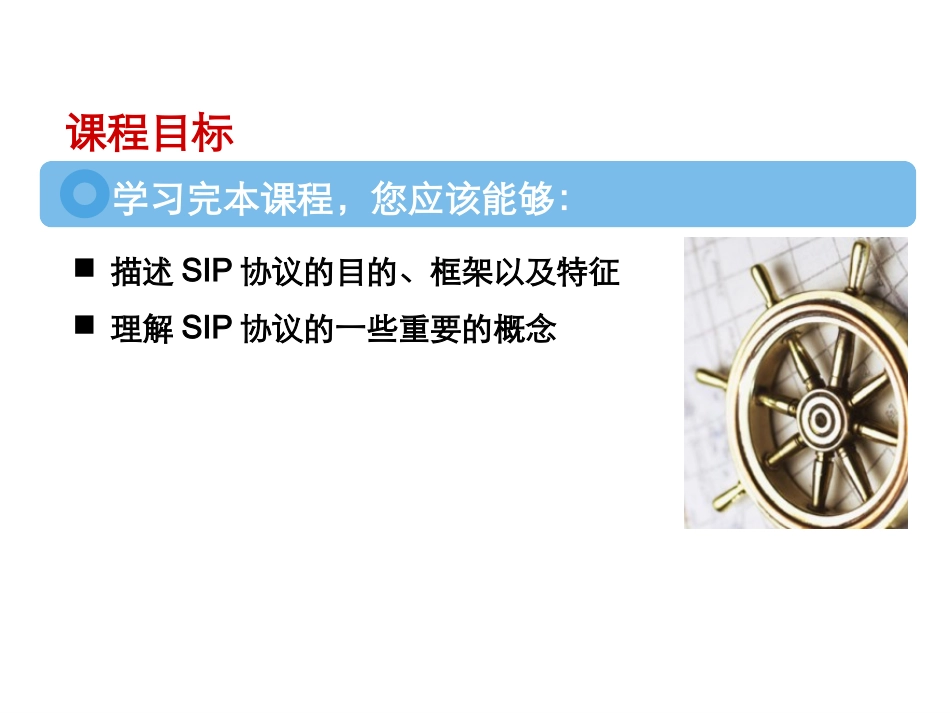

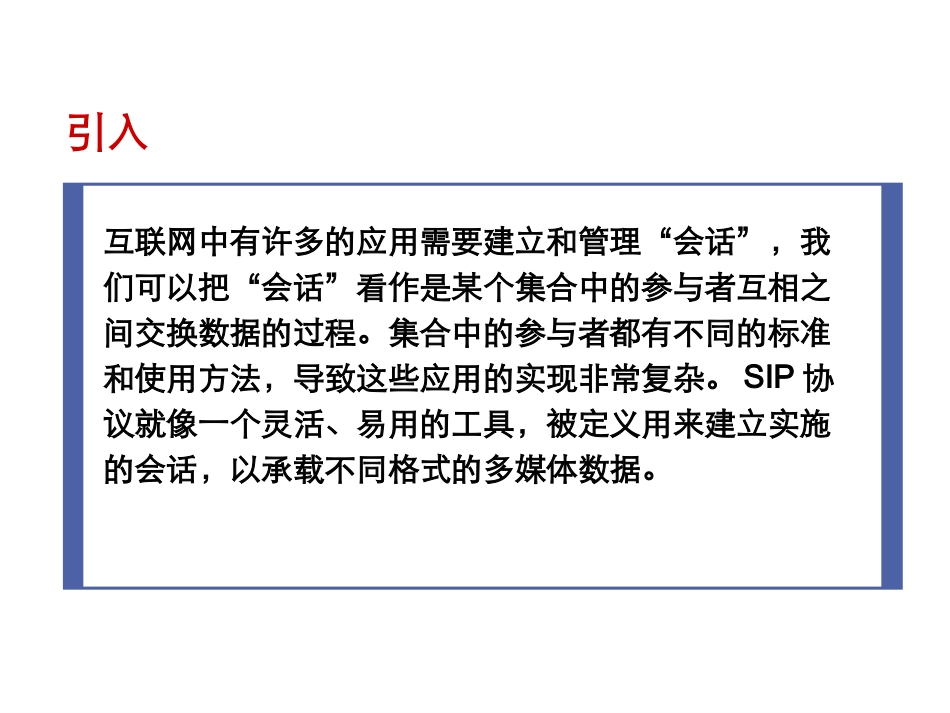

SIP协议介绍ISSUE1.0引入互联网中有许多的应用需要建立和管理“会话”，我们可以把“会话”看作是某个集合中的参与者互相之间交换数据的过程。集合中的参与者都有不同的标准和使用方法，导致这些应用的实现非常复杂。SIP协议就像一个灵活、易用的工具，被定义用来建立实施的会话，以承载不同格式的多媒体数据。描述SIP协议的目的、框架以及特征理解SIP协议的一些重要的概念课程目标学习完本课程，您应该能够：SIP协议简介SIP协议的一些重要的概念定义目录SIP协议概述SessionInitiationProtocol的简称用来建立、修改和中止多媒体会话，所有的这些过程，独立于底层的传输协议和建立的会话的类型。应用层的信令协议，可以基于：UDP、TCP等支持名称映射和重定向服务支持多种应应用层的信令协议，可以基于：视频、语音、即时消息、在席服务、呼叫控制等SIP协议的特点作为集成通信系统的一个组件，和其他的IETF协议一起构成一个完整的互联网多媒体通信体系不提供具体的服务（Service），而是提供用来实现服务的模型（primitive）不提供会议控制和管理的服务，也不提供网络资源预留的能力，但是可以和其他的会议控制协议和QoS协议一起使用提供一系列的安全服务防“拒绝服务”、认证（用户-用户和代理-用户）、完整性检测、加密和私密服务等SIP协议的框架语法和编译层采用扩展的巴科斯范式(ABNF)语法（RFC2234）传输层定义客户端和服务器如何处理requests和responses事务层SIP协议的基本组件，除了无状态的StatelessProxy以外，其他的SIP实体都支持事务用户除了StatelessProxy以外，其他的SIP实体都是事务用户SIP的典型组网核心从服务器IP话机IP话机总部办事处IP话机软电话（出差用户）移动手机办事处IP话机语音网关模拟电话IP网络核心主服务器位置服务器语音网关软电话二级服务器IP话机模拟电话语音网关IP话机PSTNSIP协议简介SIP协议的一些重要的概念定义目录SIP协议的基本概念（Definition）呼叫Call位置服务LocationService消息Message方法Method请求Request响应Response事务Transaction对话Dialog会话SessionSIP协议的实体（Entity）用户助理UserAgent用户助理客户端UAC用户助理服务器UASUASUACUASUAC1)request2)responseTransactionSIP协议的实体（Entity）代理服务器ProxyServer有状态代理StatefulProxy无状态代理StatelessProxyTUTU1)request4)response2)request3)responseProxy“High”LayerSTCTCTCTStatefulProxyModelCT=ClientTransactionST=ServerTransactionTU=TransactionUserSIP协议的实体（Entity）重定向服务器RedirectServerTUTURedirectionRedirectServerLocationService1)request4)response2)query3)response5)request6)responseSIP协议的实体（Entity）注册服务器RegistrarTURegistrationRegistrarLocationService2)store1)request3)responseSIP协议的实体（Entity）背靠背用户助理Back-to-BackUserAgent与ProxyServer最大的区别：保留对话状态（maintaindialogstate）B2BUA1)request4)responseUASUAC2)request3)responseTUTU了解SIP协议的形成了解SIP协议的特点了解SIP协议的组网应用理解并且熟悉SIP协议的重要概念定义理解并且熟悉SIP的实体本章总结
