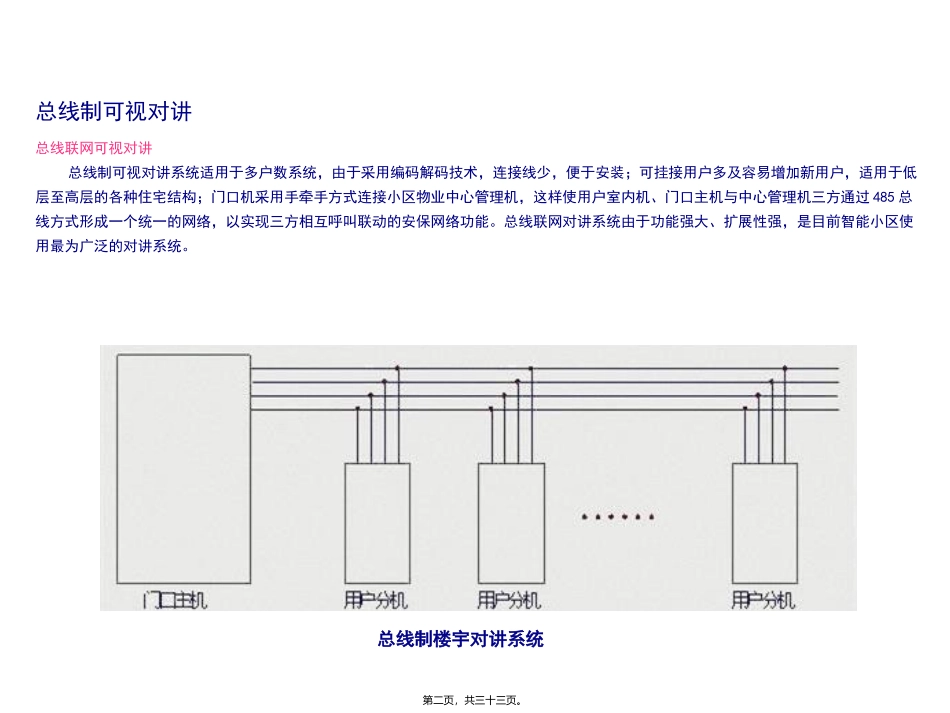

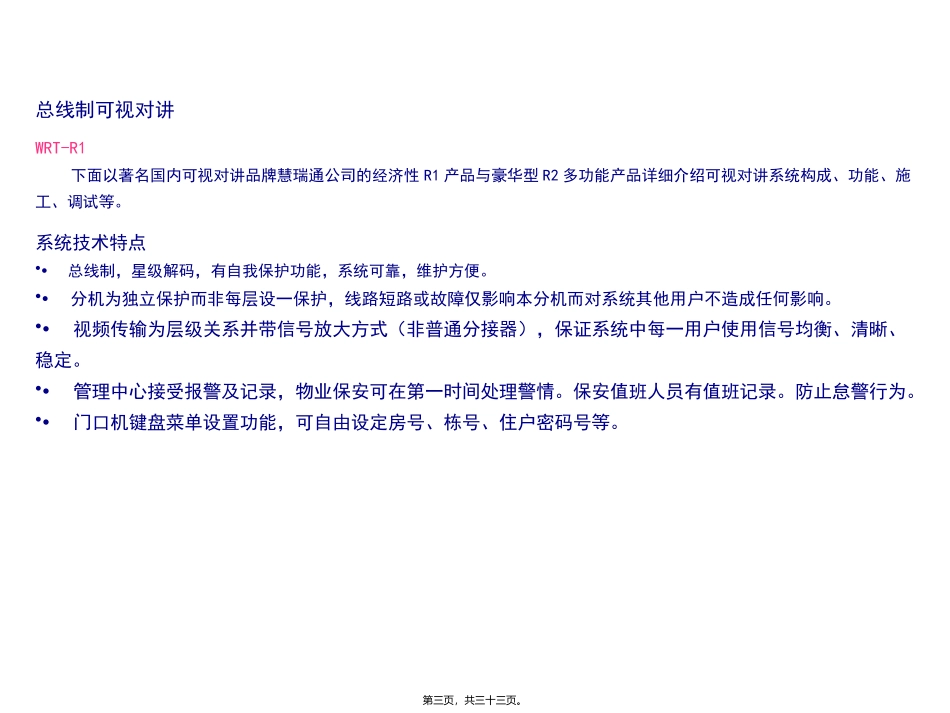

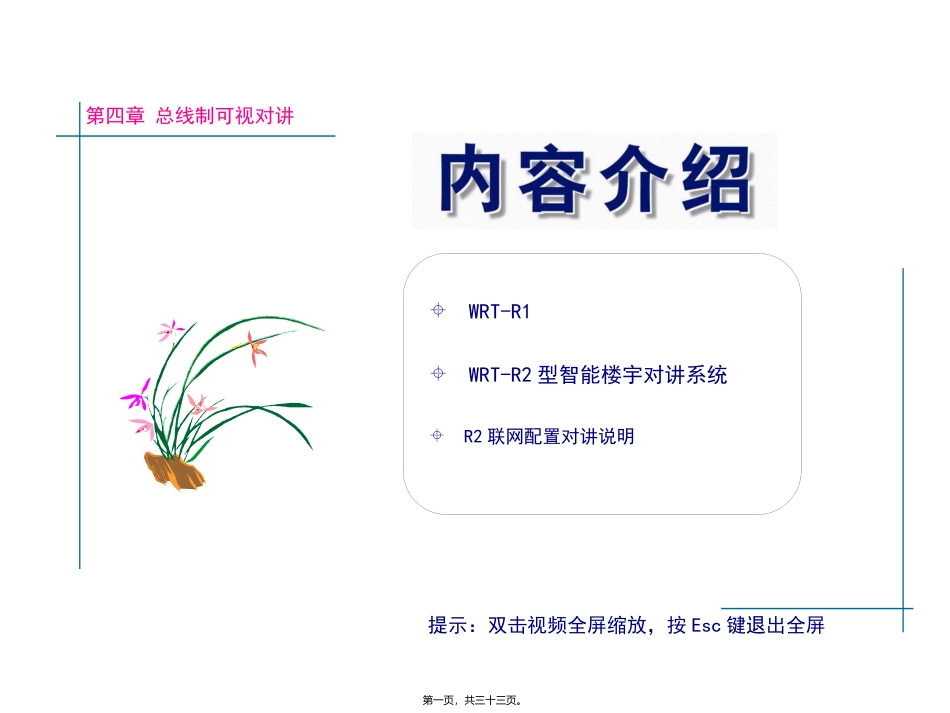

WRT-R1WRT-R2型智能楼宇对讲系统R2联网配置对讲说明第四章总线制可视对讲提示：双击视频全屏缩放，按Esc键退出全屏第一页，共三十三页。总线制可视对讲总线联网可视对讲总线制可视对讲系统适用于多户数系统，由于采用编码解码技术，连接线少，便于安装；可挂接用户多及容易增加新用户，适用于低层至高层的各种住宅结构；门口机采用手牵手方式连接小区物业中心管理机，这样使用户室内机、门口主机与中心管理机三方通过485总线方式形成一个统一的网络，以实现三方相互呼叫联动的安保网络功能。总线联网对讲系统由于功能强大、扩展性强，是目前智能小区使用最为广泛的对讲系统。总线制楼宇对讲系统第二页，共三十三页。总线制可视对讲WRT-R1下面以著名国内可视对讲品牌慧瑞通公司的经济性R1产品与豪华型R2多功能产品详细介绍可视对讲系统构成、功能、施工、调试等。系统技术特点•总线制，星级解码，有自我保护功能，系统可靠，维护方便。•分机为独立保护而非每层设一保护，线路短路或故障仅影响本分机而对系统其他用户不造成任何影响。•视频传输为层级关系并带信号放大方式（非普通分接器），保证系统中每一用户使用信号均衡、清晰、稳定。•管理中心接受报警及记录，物业保安可在第一时间处理警情。保安值班人员有值班记录。防止怠警行为。•门口机键盘菜单设置功能，可自由设定房号、栋号、住户密码号等。第三页，共三十三页。总线制可视对讲WRT-R1系统基本功能•小区监控中心的保安人员可通过对讲主机上的摄像镜头监看各住宅大门入口前的情况；•可与住宅楼内的每一住户进行通话，能接收住户分机的紧急呼叫信号，并指示出相应的房号；•访客进入住宅前需通过门口主机或控制中心；•住户可在室内与住宅楼入口处的访客以及和管理中心实行多方通话，并通过室内分机的紧急按钮呼叫管理中心的保安人员；•住户进入住宅楼可通过门口机的密码或呼叫的方式开锁。•管理主机可以不接计算机而单独工作；当选配计算机后，管理主机可以将报警信息传给计算机，从记录中可以查看到住户登记资料和报警资料，同时在事件发生后方便取证。第四页，共三十三页。总线制可视对讲WRT-R1系统容量一台管理主机可接240个门口主机，适应小区有多个出入口的情况。一个门口主机可接999个住户分机，适应高层建筑多户型。系统总容量不少于239760户。系统结构系统采用分级式结构，其中管理主机与门口机、管理主机与解码器间采用总线式布线，只需少数几根连接线，从解码器进户采用星形连接。采用这种结构一方面可以节省材料，减少工程量，而且大大提高了系统的可靠性和稳定性，当一分机短路或故障时仅影响本分机，对其他用户不造成任何影响。第五页，共三十三页。总线制可视对讲WRT-R1系统主要设备构成及其性能说明R1楼宇对讲系统由系统管理软件、管理主机、门口主机、住户室内分机，以及系统电源、视频电源等部分组成。在楼层内采用解码器对住户进行编码的识别，并通过视频分配器进行视频信号的分配和放大。管理主机（WRT-638PSL-B）功能特点：•可遥控打开任一栋入口电控锁•与门口机、分机对讲•可监视入口情况•具备群呼功能第六页，共三十三页。总线制可视对讲WRT-R1•可与电脑联网•接受住户的报警或呼叫•显示报警的时间、地点、报警内容，能循环储蓄99组报警地址信息，并随时打印报警记录数据•具有断电保护功能，不会因断电而丢失资料技术参数：•最大容量：240台门口机•通话时间：约2分钟•交流电压：DC15V•联网接线方式：485方式第七页，共三十三页。总线制可视对讲WRT-R1围墙机（WRT-638WK-B）特点：•最大容量240栋楼宇•可呼叫小区内任何一栋楼宇的住户•可视与非可视兼容，双向对讲•可密码开锁，IC、ID卡开锁（选用）•具有联网功能技术参数：•最大容量：240台门口机•静态电流：250MA•直流电压：DC15V第八页，共三十三页。总线制可视对讲WRT-R1•湿度：45%-95%•静态电流：250mA•输出功率：≥100mW•外型尺寸：410×305×64mm•底壳尺寸：410×305×64mm门口主机（BZM-210SB）技术特点：•主机最大容量9...
