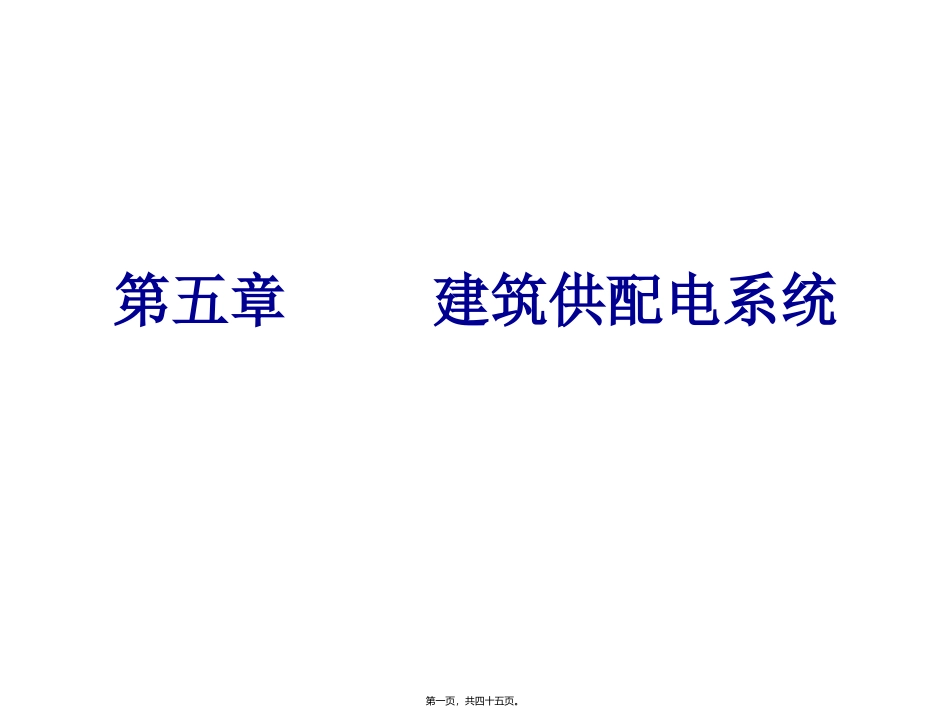

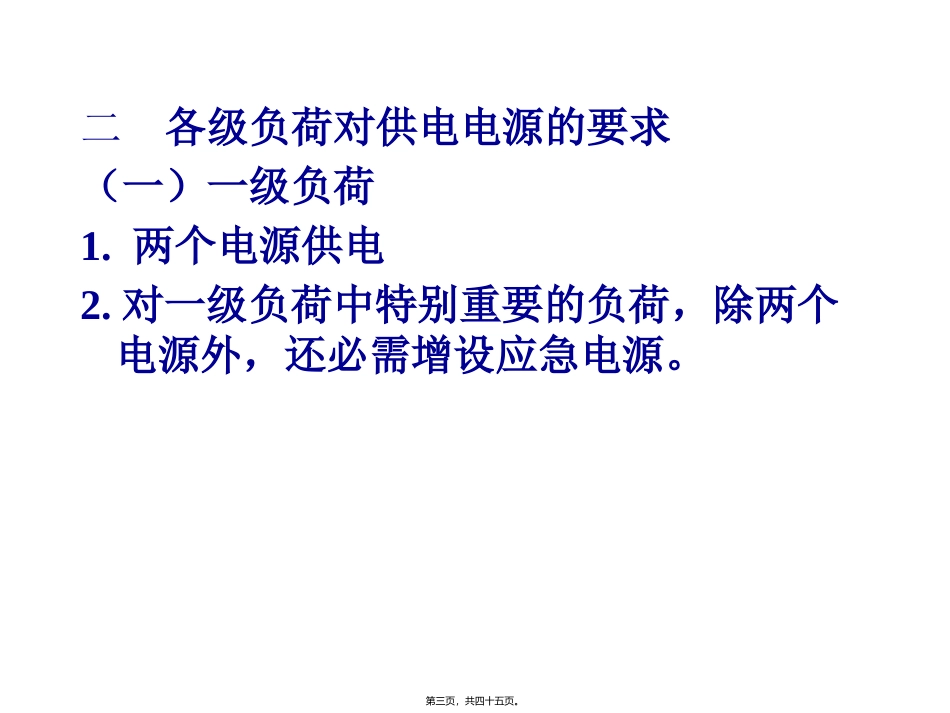

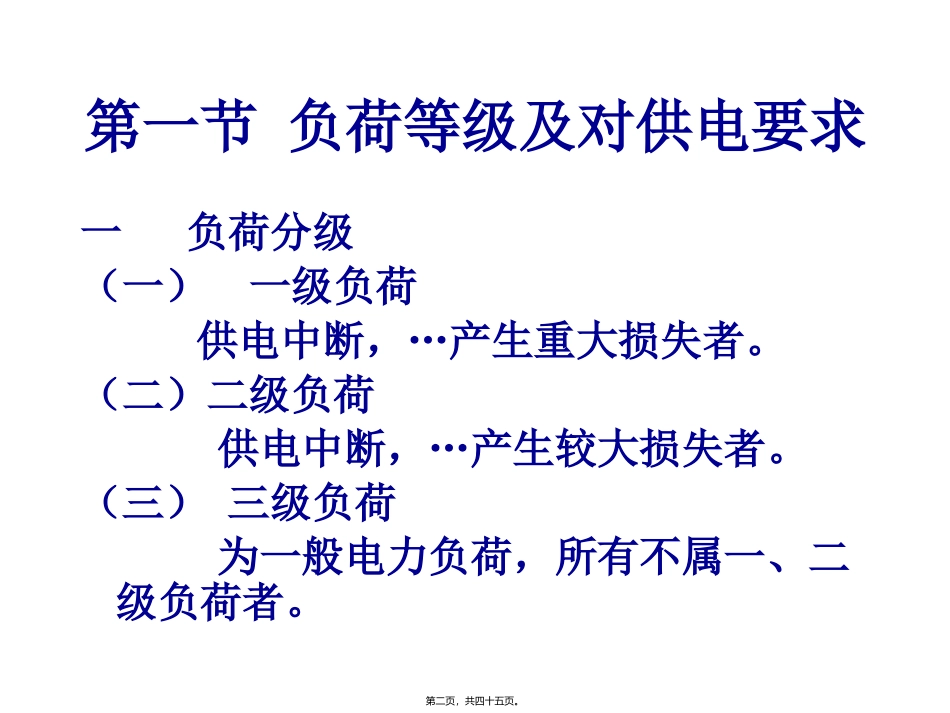

第五章建筑供配电系统第一页，共四十五页。第一节负荷等级及对供电要求一负荷分级（一）一级负荷供电中断，…产生重大损失者。（二）二级负荷供电中断，…产生较大损失者。（三）三级负荷为一般电力负荷，所有不属一、二级负荷者。第二页，共四十五页。二各级负荷对供电电源的要求（一）一级负荷1.两个电源供电2.对一级负荷中特别重要的负荷，除两个电源外，还必需增设应急电源。第三页，共四十五页。（二）二级负荷1.两个回路供电2.供电变压器应有两台（三）三级负荷无特殊要求第四页，共四十五页。第二节高压供配电系统一基本要求•可靠性•灵活性•安全性•经济性第五页，共四十五页。二、变电所常见进线主接线（一）隔离开关引入。电缆进线，露天变电所变压器容量在1000KVA及以下。室内变电所，变电所变压器容量在315KVA及以下，常用于小容量三级负荷，常用于线路－变压器组接线方式。第六页，共四十五页。（二）跌落式熔断器引入多用于露天变电所，架空进线，变电所变压器容量在630KVA及以下，常用于线路－变压器组接线方式。第七页，共四十五页。（三）电力电缆直接引入适用于通常建筑物内及彼此距离较近，变电所变压器容量1000KVA及以下，常用于线路－变压器组接线方式。（四）隔离开关与接地开关组引入隔离开关分断时，接地开关同时接地，确保人身和设备安全。第八页，共四十五页。（五）负荷开关与熔断器引入用于线路－变压器组接线方式时，适于变电所变压器560KVA～1000KVA，当熔断器不能满足继电保护要求时，宜选用断路器。配电所专用电源线的进线开关设备当无继电保护和自动装置要求，可采用。环网柜常用。第九页，共四十五页。（六）隔离开关与断路器引入目前使用广泛。（七）增加避雷器引入架空进线及电缆进线<30m引入。第十页，共四十五页。第十一页，共四十五页。第十二页，共四十五页。三、6～10KV配电所常见主接线（一）单电源单母线不分断接线适用于三级负荷供电，如有备用电源时也可对二级负荷供电。第十三页，共四十五页。第十四页，共四十五页。第十五页，共四十五页。（二）双电源单母线不分断接线（明备用〕用在负荷较大的二级负荷或负荷较小的一级负荷，若为一级负荷，备用电源应采用自动投入方式。第十六页，共四十五页。第十七页，共四十五页。（三）双电源单母线分断接线（明备用)某段母线故障和检修时，不影响另段母线正常运行，系统相对灵活些。第十八页，共四十五页。第十九页，共四十五页。（四）双电源单母线分断接线（暗备用〕常用在大型民用建筑中，每路进线应能带全部一级负荷及重要二级负荷，常取总负荷的70％。第二十页，共四十五页。第二十一页，共四十五页。第二十二页，共四十五页。（五）环网接线相当于双电源树干式供电，一般采用开口运行，通常采用以负荷开关为主的高压环网柜。虽可靠性高些，但继电保护复杂整定配合困难，而且查找故障麻烦，一般用在比较密集的居民小区，小型加工工业等三级负荷或容量较小的二级负荷。第二十三页，共四十五页。第二十四页，共四十五页。第二十五页，共四十五页。第二十六页，共四十五页。第二十七页，共四十五页。第二十八页，共四十五页。第节低压供配电系统一、低压配电常见主接线（一）单电源单母线不分断接线（二）单电源单母线分断接线（三）双电源单母线不分断接线（四）双电源单母线分断接线（五）三电源单母线分断接线必保母线、重要母线、一般母线第二十九页，共四十五页。第三十页，共四十五页。第三十一页，共四十五页。第三十二页，共四十五页。第三十三页，共四十五页。第三十四页，共四十五页。二、母线负荷的分配（一）负荷的分级（二）正常照明与电力负荷分开（三）按电价核算区分负荷类别（四）季节性负荷（五）投入和切除灵活（六）管理方便第三十五页，共四十五页。第四节变电所设计一概述（一）配电所不经电力变压器变换，直接以同级电压分配。（二）变电所经电力变压器变换，并进行分配。变配电所是各级电压的变电所和配电所的总称。第三十六页，共四十五页。（三）变电所类型1.独立式变电所为独立建筑，适用于用电负荷比较分散，或有防火、防爆、防尘和安全管理方面要求。（...
