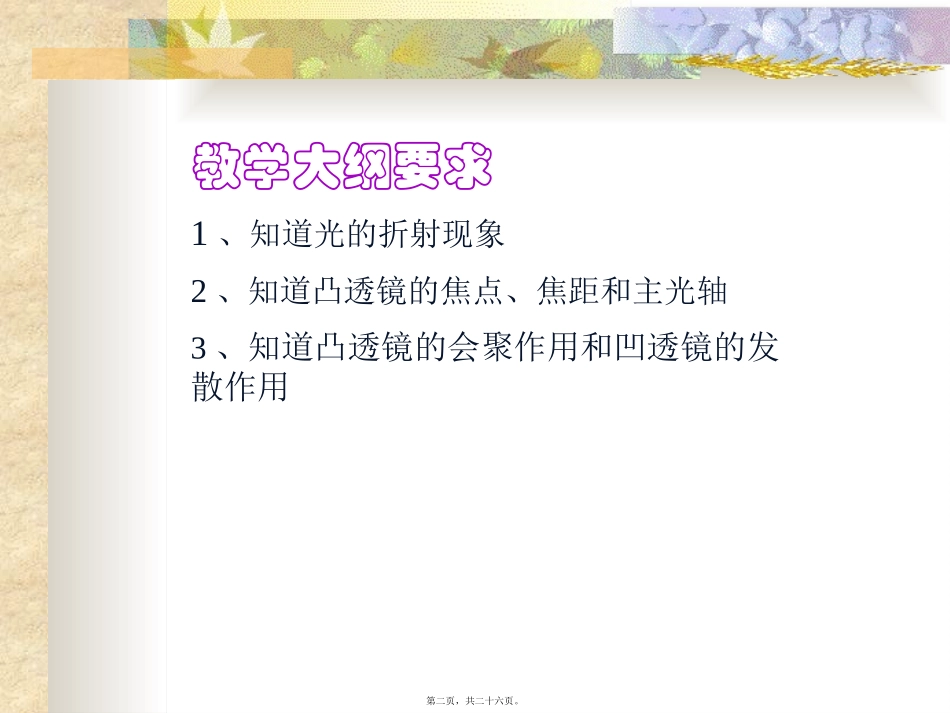

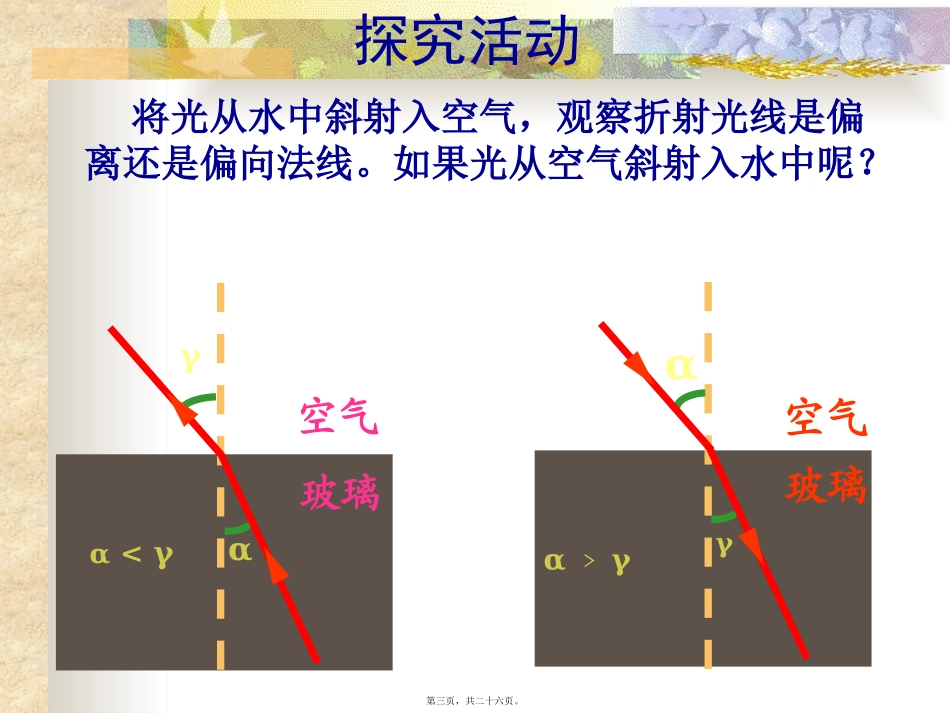

第五讲光的折射第一页，共二十六页。教学大纲要求1、知道光的折射现象2、知道凸透镜的焦点、焦距和主光轴3、知道凸透镜的会聚作用和凹透镜的发散作用第二页，共二十六页。玻璃玻璃空气α﹥γαγαα<γ空气探究活动将光从水中斜射入空气，观察折射光线是偏离还是偏向法线。如果光从空气斜射入水中呢？γ第三页，共二十六页。探究活动将光垂直射入玻璃（或水）中时，你发现：光线的传播方向（变/不变）。不变空气玻璃空气玻璃第四页，共二十六页。光从一种介质斜射入另一种介质时，传播方向会发生偏折，这种现象叫做光的折射。光的折射定义:水空气入射光线折射光线分界面AOPQCNN/入射角法线r折射角第五页，共二十六页。光的折射规律的内容（1）光折射时，折射光线、入射光线、法线在同一平面内；折射光线和入射光线分别位于法线的两侧；（2）光从空气斜射到水或玻璃表面时，折射光线向法线靠拢，折射角小于入射角。入射角增大时，折射角也增大。（3）光线垂直射到水或玻璃的表面时，在水和玻玻璃中的传播方向不变。（4）光从水中斜射入空气中，折射光线将偏离离法线，折射角将大于入射角。（5）折射光路具有可逆性。第六页，共二十六页。光的反射光的折射反射光线、入射光线与法线在同一平面（三线共面），反射光线与入射光线分居法线两侧（两线分居）折射光线、入射光线与法线在同一平面（三线共面），折射光线与入射光线分居法线两侧（两线分居）反射角等于入射角从空气进入玻璃：折射角<入射角反射角随入射角的增大而增大，随反射角的减小而减小折射角随入射角的增大而增大，随入射角的减小而减小第七页，共二十六页。光的折射相似的例子：从水中进入空气中、从玻璃中进入水中、从冰中进入空气等等相似的例子：从空气进入水中、从水中进入玻璃中、从空气进入冰中等等折射角<入射角折射角>入射角从空气进入玻璃从玻璃进入空气光在空气中的传播速度为：空气玻璃空气玻璃原因（拓展）当光从一种介质斜射入另一种介质时，在某种介质中传播速度越大，在此种介质中偏折角度就越大。光在空气中传播速度最大，一般我们认为在空气中偏折角度最大。V冰=2.30×108m/sV空气=3×108m/sV水=2.25×108m/sV酒精=2.2×108m/sV玻璃=2.0×108m/s第八页，共二十六页。光的折射作图根据折射角和入射角的关系：判断是靠近法线还是远离法线第九页，共二十六页。光线射到空气和某种介质的界面发生反射和折射，如图示图中是界面，入射光线，反射角等于。界面的侧是空气。典型练习MM1N1CAMBNM1600OCO300左第十页，共二十六页。生活中的折射现象海市蜃楼第十一页，共二十六页。有大气，看到太阳更早没有大气，将迟一些看到太阳第十二页，共二十六页。PP/虚像第十三页，共二十六页。第十四页，共二十六页。人在水上看到物体的像，比实际物体位置偏上，感觉水比较浅。第十五页，共二十六页。潜水员入水前看到站在岸边的人，在水下也看到岸边的人，他会感觉到（）。A.水下看岸边的人变高了。B.水下看到岸边的人变矮了。C.岸边的人高、矮无变化。例题：A第十六页，共二十六页。探究活动光路图第十七页，共二十六页。练习：下列哪一个正确表示了光从玻璃射入空气的情况？（）C第十八页，共二十六页。光线射到空气和某种介质的界面发生反射和折射，如图示图中是界面，入射光线，反射角等于。界面的侧是空气。练习MM1N1CAMBNM1600OCO300左第十九页，共二十六页。凸透镜:凹透镜:透镜中央厚边缘薄中央薄边缘厚第二十页，共二十六页。如何识别凸透镜和凹透镜？凸透镜凹透镜透镜类型识别方法用手摸，凸透镜中央比边缘厚。摸一摸看一看用手摸，凹透镜中央比边缘薄。观察近处物体（如书本上的文字），看到成正立、放大的像。观察近处物体,看到成正立缩小的像。照一照使太阳光会聚为一亮点不能使阳光会聚为一亮点,在光屏上形成的光斑中间较四周暗。晃一晃观察距凸透镜较远的书本文字，晃动凸透镜，像移动方向与凸透镜相反。观察距凹透镜较远的书本文字，晃动凹透镜，像移动方向与凹透镜相同。第二十一页，共二十六页。（1）透镜薄透镜：透镜的厚度远小于球面的半径。主光轴：通过两个球面球心的直线。光心：...
