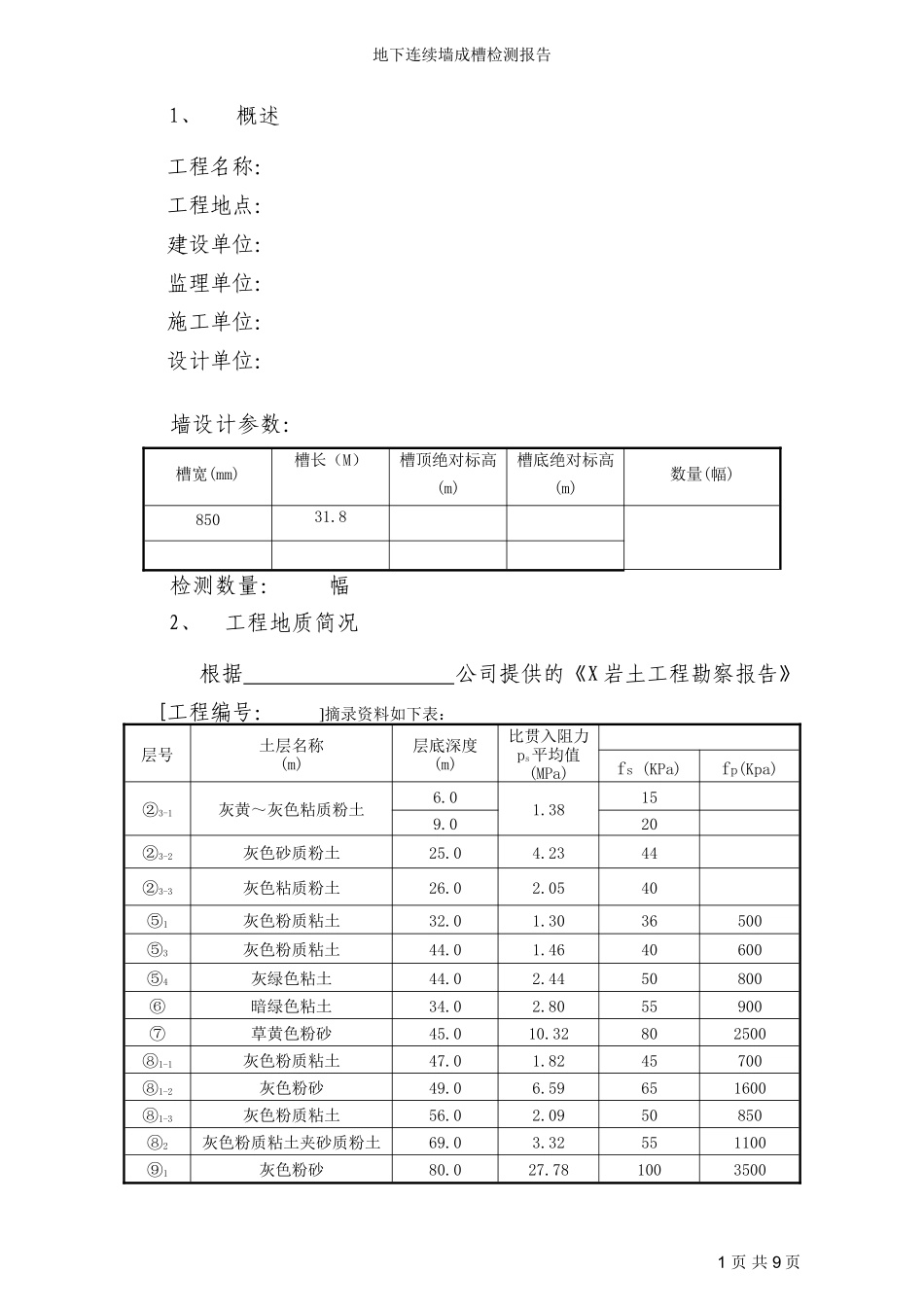

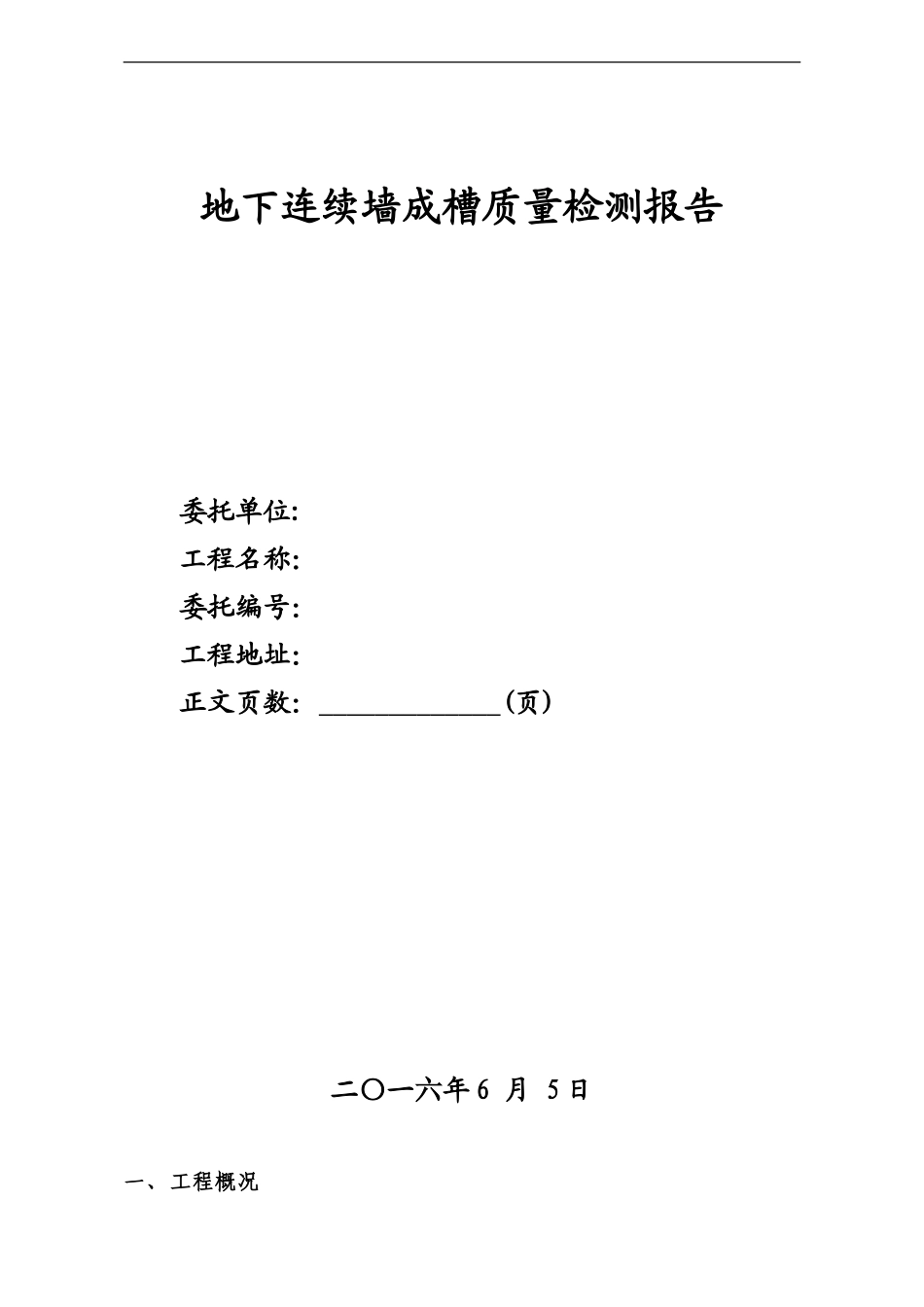

地下连续墙成槽质量检测报告委托单位:工程名称：委托编号：工程地址：正文页数：(页)二〇一六年6月5日一、工程概况地下连续墙成槽检测报告1、概述工程名称：工程地点：建设单位：监理单位：施工单位：设计单位：墙设计参数：槽宽(mm)槽长（M）槽顶绝对标高(m)槽底绝对标高(m)数量(幅)85031.8检测数量：幅2、工程地质简况根据公司提供的《X岩土工程勘察报告》[工程编号：]摘录资料如下表：层号土层名称(m)层底深度(m)比贯入阻力ps平均值(MPa)fs(KPa)fp(Kpa)②3-1灰黄～灰色粘质粉土6.01.38159.020②3-2灰色砂质粉土25.04.2344②3-3灰色粘质粉土26.02.0540⑤1灰色粉质粘土32.01.3036500⑤3灰色粉质粘土44.01.4640600⑤4灰绿色粘土44.02.4450800⑥暗绿色粘土34.02.8055900⑦草黄色粉砂45.010.32802500⑧1-1灰色粉质粘土47.01.8245700⑧1-2灰色粉砂49.06.59651600⑧1-3灰色粉质粘土56.02.0950850⑧2灰色粉质粘土夹砂质粉土69.03.32551100⑨1灰色粉砂80.027.7810035001页共9页地下连续墙成槽检测报告3、成槽日期及检测日期序号槽号成槽日期检测日期112011年12月10日2012年02月26日二、检测目的、原理、仪器设备1、检测目的检测地下连续墙成槽后，灌注混凝土前，槽宽、槽垂直度、槽深、槽底沉渣厚度等指标，是否符合相关规范要求，给予评定和指导施工改进，保证成槽质量。2、检测标准2页共9页地下连续墙成槽检测报告按照中华人民共和国行业标准《建筑地基基础工程施工质量验收规范》（GB50202）。3、仪器设备生产厂家型号编号有效期武汉中岩科技有限公司RSM-HGT(B)超声波成孔质量检测仪4、检测原理超声波成槽质量检测原理，利用超声波反射技术，将超声波探头以一定的速率放入充满泥浆的槽中，当发射电路产生的电脉冲加到发射换能器上时，换能器垂直槽壁发射出超声波脉冲，超声波在泥浆中传播到槽壁后部分被反射，反射回来的超声波被接收换能器接收，并经过放大、滤波等信号处理后，得到槽宽、槽深和垂直度等成槽参数。检测时探头悬浮于泥浆中，与槽壁不发生接触，属非接触式检测方法。超声检测系统框图如下：本次检测的27幅地连墙槽为“一”字形，其示意图如下：“一”字形地槽：N↑沉渣厚度检测原理，放入钻孔内的井下传感器的底部安装有一个机械探针；该机械探针在电脑的控制下可自由垂直前进或退回。利用了沉渣层和原土层在硬度上存在较大差异的特性。由于钻孔底部沉渣3页共9页地下连续墙成槽检测报告属松散介质，机械探针可自由进入；但是当机械探针到达沉渣层的底部时，由于井下传感器的自重有限，导致机械探针无法进入沉渣层下面的硬度较高的原土层，此时，会引起井下传感器发生倾斜；其倾斜角发生急剧变化的时刻指示着沉渣层和原土层的过度位置。在整个机械探针前进过程中，井下传感器的倾斜角被地面上的检测仪器实时记录。机械探针前进距离的最大量程为200mm。三、数据处理和分析1、超声波在泥浆介质中传播速度可按下式计算：c=2(d0-d′)/(t1+t2)式中：c—超声波在泥浆介质中传播的速度(m/s)；d0—护筒直径或导墙宽度（m）；d′—两方向相反换能器的发射（接收）面之间的距离（m）；t1、t2—对称探头的实测声时（s）。2、孔径（槽宽）可按下式计算：d=d′+c·(t1+t2)/2式中：d—实测孔径或槽宽（m）；c—超声波在泥浆介质中传播的速度(m/s)；d′—两方向相反换能器的发射（接收）面之间的距离（m）；t1、t2—对称探头的实测声时（s）。3、孔（槽）垂直度可按下式计算：K=(E/L)100%式中：E—孔（槽）的偏心距(m)；L—实测孔（槽）深度(m)。4、现场检测记录图应满足下列要求：1）有明显的刻度标记，能准确显示任何深度截面的孔径（槽宽）及孔（槽）壁的形状；4页共9页地下连续墙成槽检测报告2）标记检测时间、设计孔径（槽宽）、检测方向及孔（槽）底深度。3）记录图纵横比例尺，应根据设计孔径（槽宽）及孔（槽）深合理设定，并应满足分析精度需要。5页共9页地下连续墙成槽检测报告检测结果对所检测地槽及深度范围内数据处理分析，得以下汇总：序号槽号设计槽深(m)设计槽宽（mm）测试点序号实测深度(m)平均槽宽(mm)最小槽宽（mm）最大槽宽（mm）垂直度（%）沉渣厚度（cm）成槽质量...
