基于MATLAB的三相桥式PWM逆变电路VIP免费

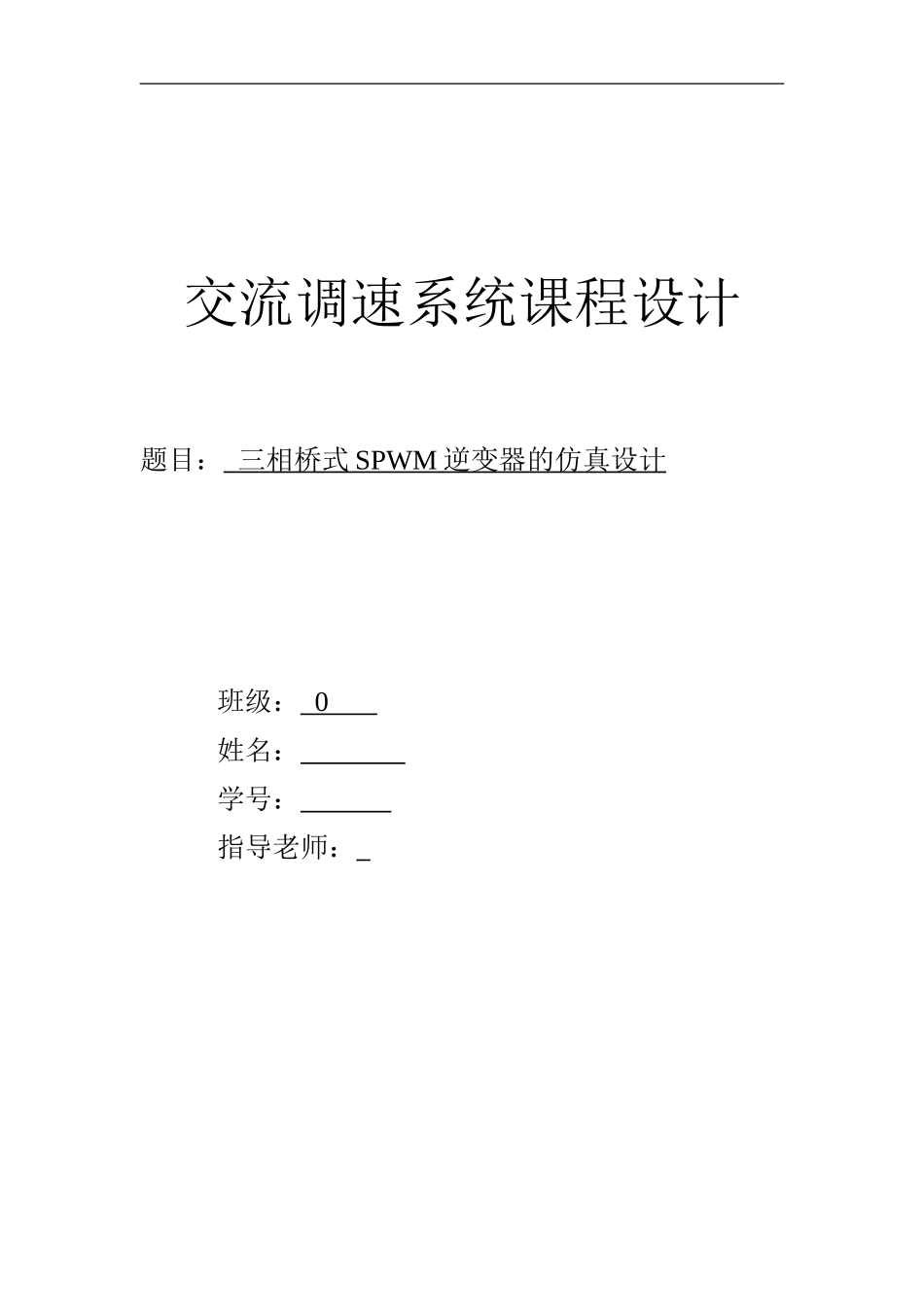

基于MATLAB的三相桥式PWM逆变电路_第1页
1/22

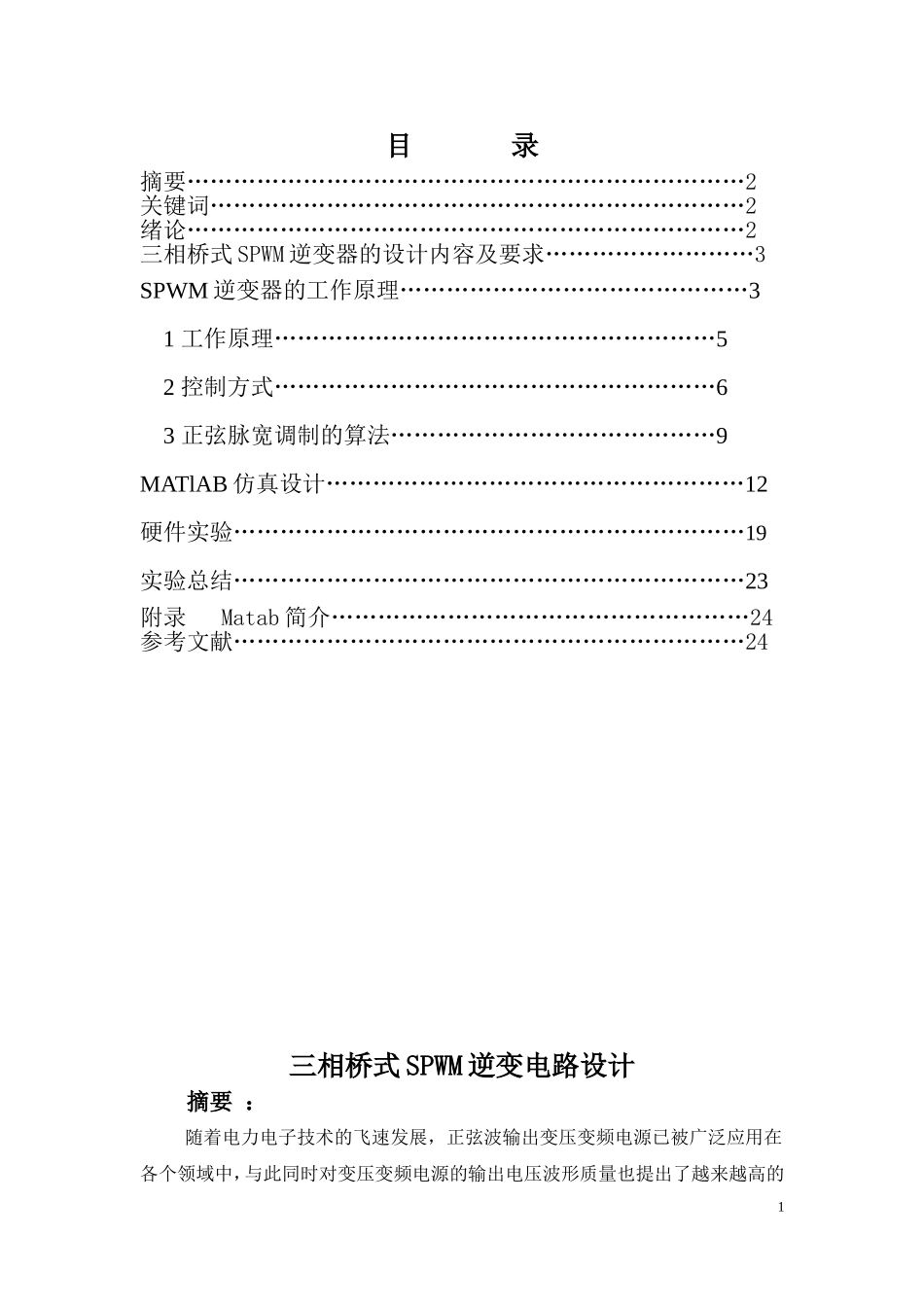

基于MATLAB的三相桥式PWM逆变电路_第2页
2/22

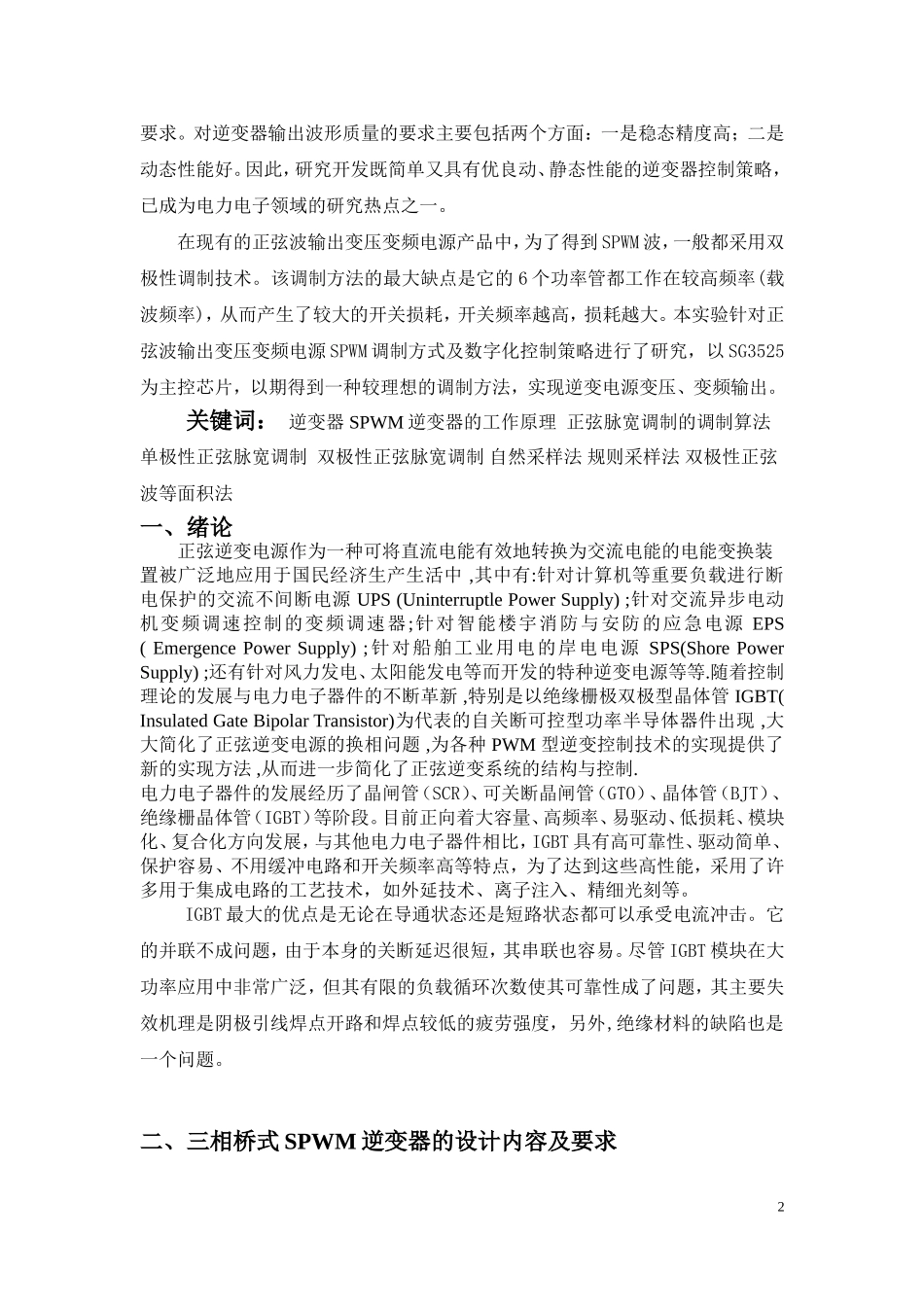

基于MATLAB的三相桥式PWM逆变电路_第3页
3/22
交流调速系统课程设计题目:三相桥式SPWM逆变器的仿真设计班级:0姓名:学号:指导老师:目录摘要………………………………………………………………2关键词……………………………………………………………2绪论………………………………………………………………2三相桥式SPWM逆变器的设计内容及要求………………………3SPWM逆变器的工作原理………………………………………31工作原理…………………………………………………52控制方式…………………………………………………63正弦脉宽调制的算法……………………………………9MATlAB仿真设计………………………………………………12硬件实验…………………………………………………………19实验总结…………………………………………………………23附录Matab简介………………………………………………24参考文献…………………………………………………………24三相桥式SPWM逆变电路设计摘要:随着电力电子技术的飞速发展,正弦波输出变压变频电源已被广泛应用在各个领域中,与此同时对变压变频电源的输出电压波形质量也提出了越来越高的1要求。对逆变器输出波形质量的要求主要包括两个方面:一是稳态精度高;二是动态性能好。因此,研究开发既简单又具有优良动、静态性能的逆变器控制策略,已成为电力电子领域的研究热点之一。在现有的正弦波输出变压变频电源产品中,为了得到SPWM波,一般都采用双极性调制技术。该调制方法的最大缺点是它的6个功率管都工作在较高频率(载波频率),从而产生了较大的开关损耗,开关频率越高,损耗越大。本实验针对正弦波输出变压变频电源SPWM调制方式及数字化控制策略进行了研究,以SG3525为主控芯片,以期得到一种较理想的调制方法,实现逆变电源变压、变频输出。关键词:逆变器SPWM逆变器的工作原理正弦脉宽调制的调制算法单极性正弦脉宽调制双极性正弦脉宽调制自然采样法规则采样法双极性正弦波等面积法一、绪论正弦逆变电源作为一种可将直流电能有效地转换为交流电能的电能变换装置被广泛地应用于国民经济生产生活中,其中有:针对计算机等重要负载进行断电保护的交流不间断电源UPS(UninterruptlePowerSupply);针对交流异步电动机变频调速控制的变频调速器;针对智能楼宇消防与安防的应急电源EPS(EmergencePowerSupply);针对船舶工业用电的岸电电源SPS(ShorePowerSupply);还有针对风力发电、太阳能发电等而开发的特种逆变电源等等.随着控制理论的发展与电力电子器件的不断革新,特别是以绝缘栅极双极型晶体管IGBT(InsulatedGateBipolarTransistor)为代表的自关断可控型功率半导体器件出现,大大简化了正弦逆变电源的换相问题,为各种PWM型逆变控制技术的实现提供了新的实现方法,从而进一步简化了正弦逆变系统的结构与控制.电力电子器件的发展经历了晶闸管(SCR)、可关断晶闸管(GTO)、晶体管(BJT)、绝缘栅晶体管(IGBT)等阶段。目前正向着大容量、高频率、易驱动、低损耗、模块化、复合化方向发展,与其他电力电子器件相比,IGBT具有高可靠性、驱动简单、保护容易、不用缓冲电路和开关频率高等特点,为了达到这些高性能,采用了许多用于集成电路的工艺技术,如外延技术、离子注入、精细光刻等。IGBT最大的优点是无论在导通状态还是短路状态都可以承受电流冲击。它的并联不成问题,由于本身的关断延迟很短,其串联也容易。尽管IGBT模块在大功率应用中非常广泛,但其有限的负载循环次数使其可靠性成了问题,其主要失效机理是阴极引线焊点开路和焊点较低的疲劳强度,另外,绝缘材料的缺陷也是一个问题。二、三相桥式SPWM逆变器的设计内容及要求2对三相桥式spwm逆变电路的主电路及控制电路进行设计,参数要求如下:直流电压为100V。三相阻感负载,负载中R=2,L=1mH,要求频率范围:10Hz~100Hz。设计要求:1.理论设计:了解掌握三相桥式PWM逆变电路的工作原理,设计三相桥式PWM逆变电路的主电路和控制电路。包括:IGBT电流,电压额定的选择驱动保护电路的设计画出完整的主电路原理图和控制原理图列出主电路所用元器件的明细表2.仿真试验:利用MATLAB仿真软件对三相桥式spwm逆变电路的主电路及控制...
