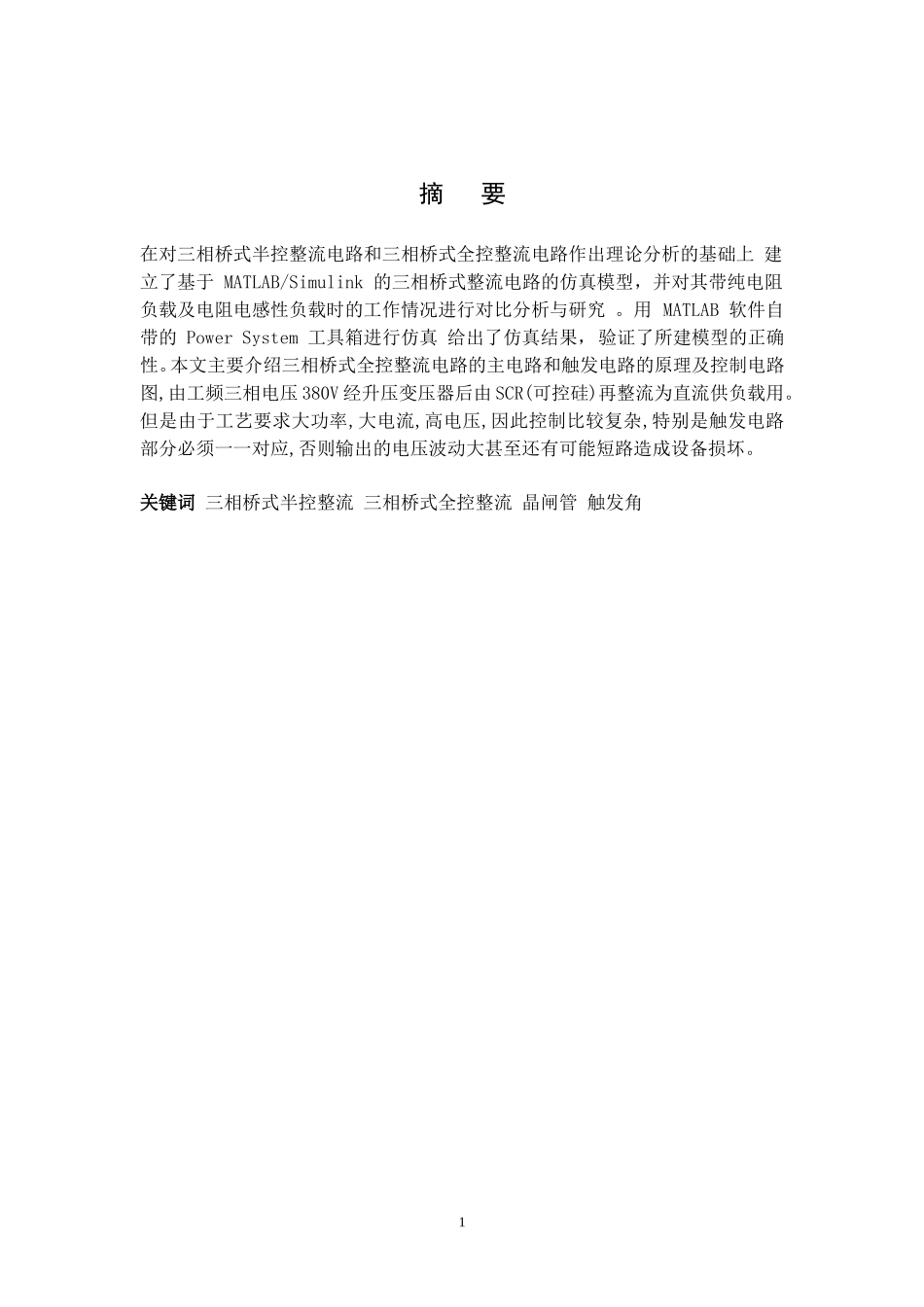

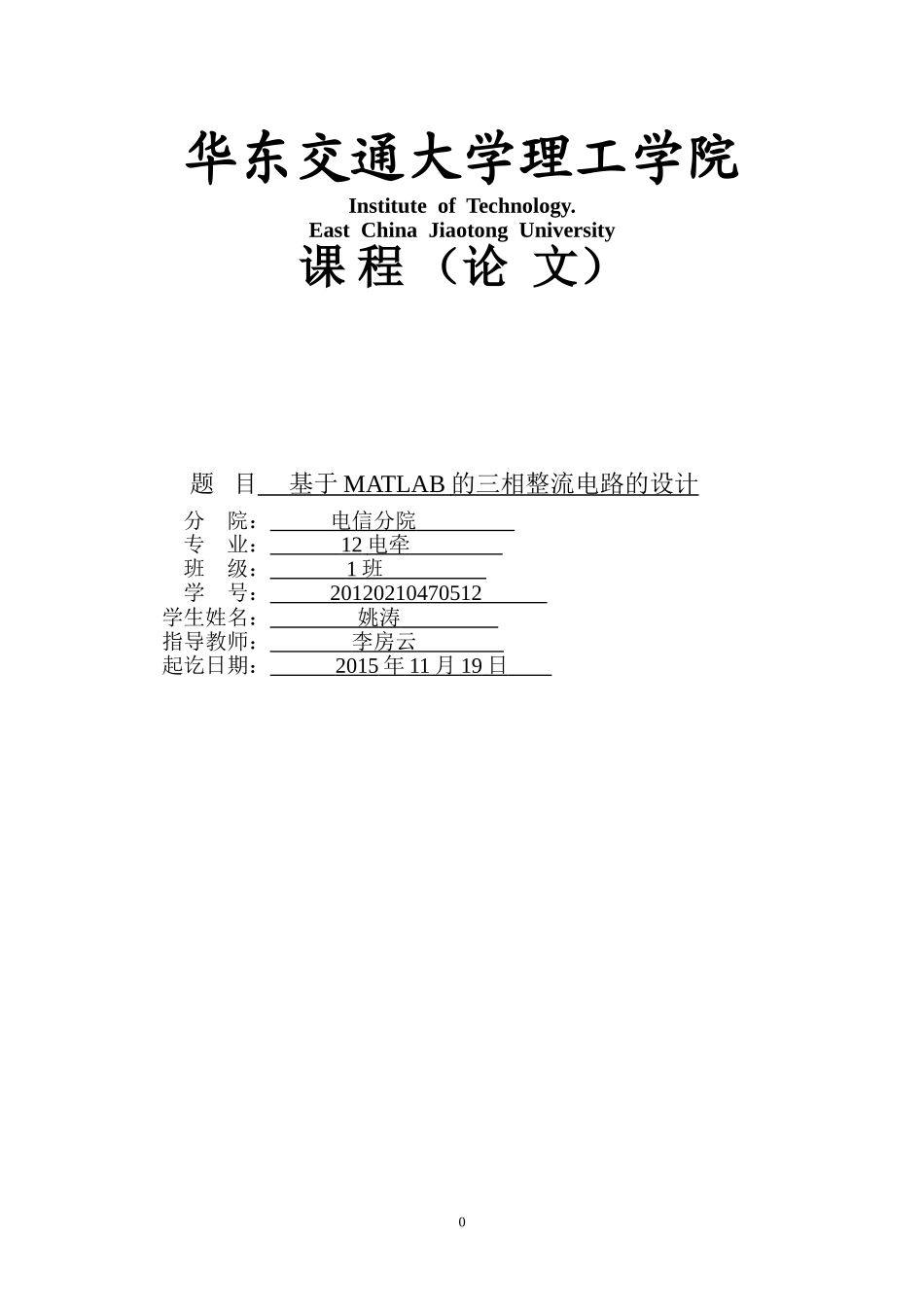

华东交通大学理工学院InstituteofTechnology.EastChinaJiaotongUniversity课程(论文)题目基于MATLAB的三相整流电路的设计分院:电信分院专业:12电牵班级:1班学号:20120210470512学生姓名:姚涛指导教师:李房云起讫日期:2015年11月19日0摘要在对三相桥式半控整流电路和三相桥式全控整流电路作出理论分析的基础上建立了基于MATLAB/Simulink的三相桥式整流电路的仿真模型,并对其带纯电阻负载及电阻电感性负载时的工作情况进行对比分析与研究。用MATLAB软件自带的PowerSystem工具箱进行仿真给出了仿真结果,验证了所建模型的正确性。本文主要介绍三相桥式全控整流电路的主电路和触发电路的原理及控制电路图,由工频三相电压380V经升压变压器后由SCR(可控硅)再整流为直流供负载用。但是由于工艺要求大功率,大电流,高电压,因此控制比较复杂,特别是触发电路部分必须一一对应,否则输出的电压波动大甚至还有可能短路造成设备损坏。关键词三相桥式半控整流三相桥式全控整流晶闸管触发角1AbstractInthethree-phasebridgetypehalfcontrolledrectifiercircuitandthree-phasebridgetypeallcontrolrectifiercircuittomakeatheoreticalanalysisonthebasisoftheestablishedbasedonMATLAB/Simulinksimulationmodelofthree-phasebridgerectifiercircuitAndtheirresistancewithpureresistiveloadandinductiveloadworkingconditionwereanalyzedandtheresearchInMATLABsoftwarecomeswithPowerSystemtoolboxsimulationgivesthesimulationresultsvalidatethecorrectnessofthemodel.Thispapermainlyintroducesthethree-phasebridgetypeallcontroltherectifiercircuitprincipleofmaincircuitandthetriggercircuitandcontrolcircuitdiagram,thethree-phasepowerfrequencyvoltage380vafterstep-uptransformerbySCRrectifier(SCR)fordcforload.Butbecausetheprocessrequireshighpower,highcurrent,highvoltage,sothecontrolismorecomplex,especiallythetriggercircuitpartsmustbeonetoonecorrespondence,otherwisetheoutputvoltagefluctuationofbigperhapsevenshort-circuitequipmentdamage.KeywordsThree-phasebridgetypehalfcontrolledrectifierThree-phasebridgetypeallcontrolrectifierthyristortriggerAngle2目录中文摘要…………………………………………………………………………1英文摘要…………………………………………………………………………2目录…………………………………………………………………………3引言……………………………………………………………………………………41三相桥式半控整流电路……………………………………………………41.1带纯电阻性负载的情况…………………………………………………52三相桥式半控整流电路图模型…………………………………………63MATLAB的建模与仿真……………………………………………………73.1MATLAB建模…………………………………………………………73.2MATLAB仿真…………………………………………………………93.3仿真结构分析………………………………………………………114结论………………………………………………………………………12参考文献………………………………………………………………………123引言整流电路Rectifier尤其是三相桥式可控整流电路是电力电子技术中最为重要也是应用得最为广泛的电路,不仅应用于一般工业领域也广泛应用于交通运输电力系统通信系统能源系统及其他领域因此对三相桥式可控整流电路的相关参数和不同性质负载的工作情况进行对比分析与研究具有一定的现实意义,这不仅是电力电子电路理论学习的重要一环而且对工程实践的实际应用具有预测和指导作用1三相桥式半控整流电路由于三相桥式半控整流电路比三相桥式全控整流电路更简单,更经济,所以在中等容量装置或要求不可逆的电力拖动中应用比较广泛,它由共阴极接法的三相半波可控整流电路与共阳极接法的三相半波不可控整流电路串联而成因此这种电路兼有可控和不可控的特性[1]共阳极组3个整流二极管总是在自然换相点换流使电流换到比阴极电位更...
