地下水功能评价方法讲座(三)VIP专享VIP免费

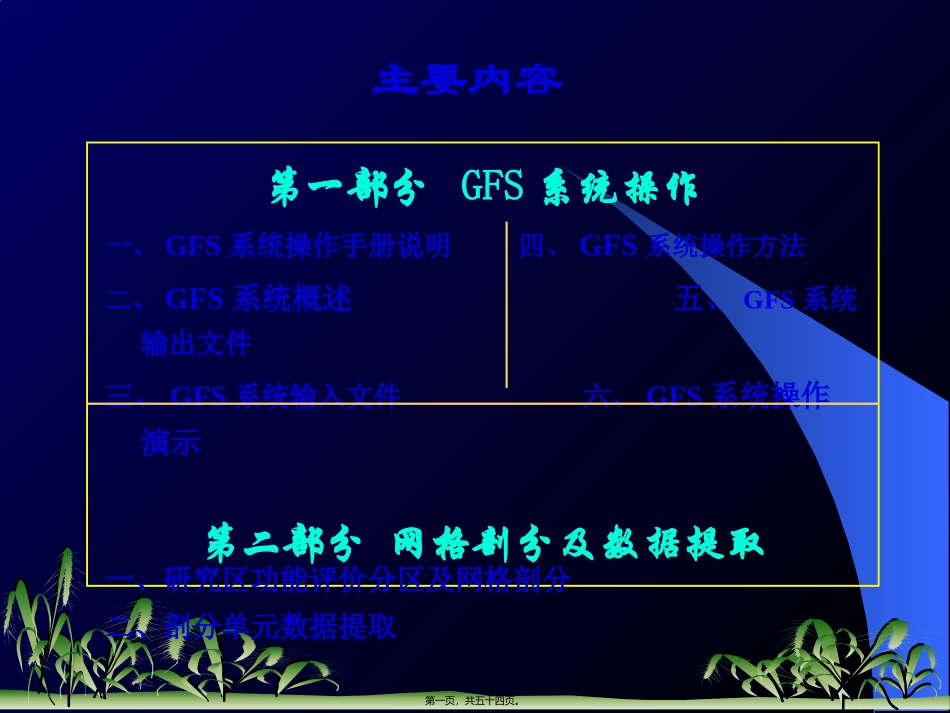

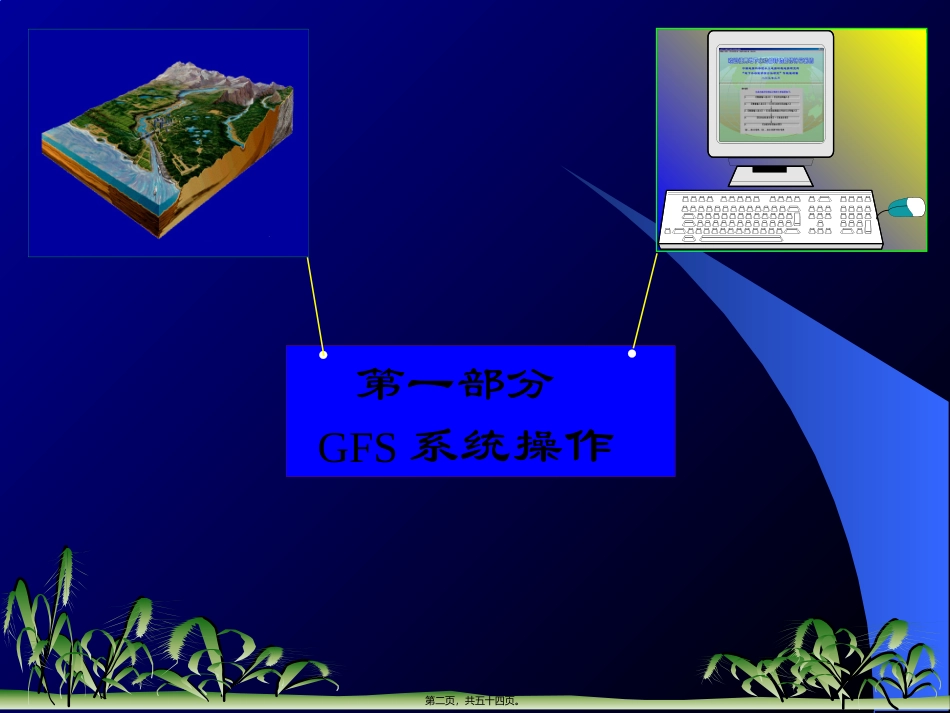

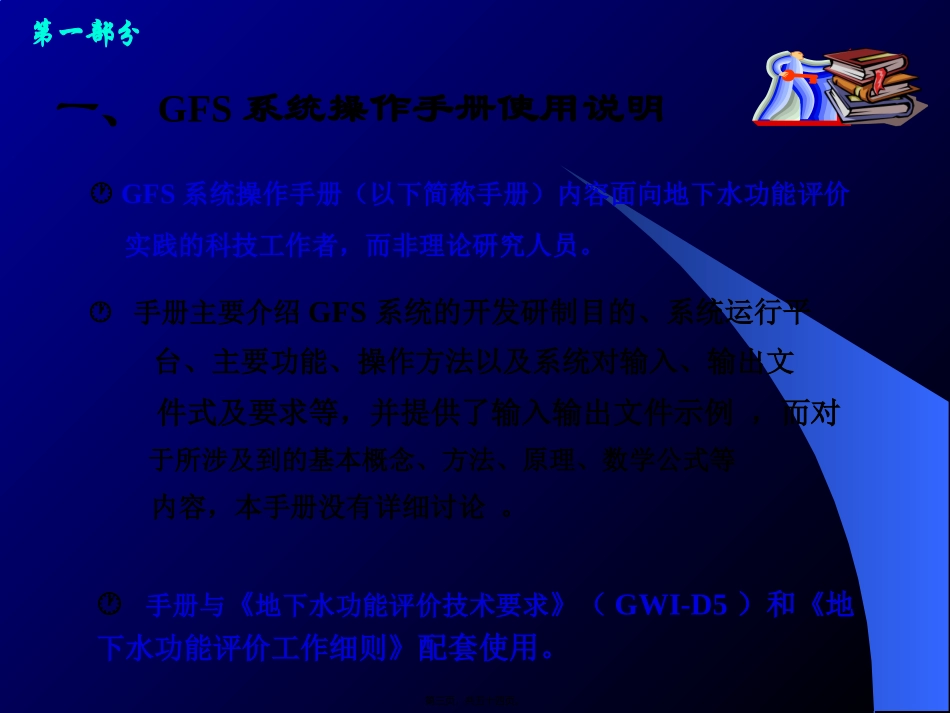

主要内容第一部分GFS系统操作一、GFS系统操作手册说明四、GFS系统操作方法二、GFS系统概述五、GFS系统输出文件三、GFS系统输入文件六、GFS系统操作演示第二部分网格剖分及数据提取一、研究区功能评价分区及网格剖分二、剖分单元数据提取第一页，共五十四页。第一部分GFS系统操作第二页，共五十四页。一、GFS系统操作手册使用说明GFS系统操作手册（以下简称手册）内容面向地下水功能评价实践的科技工作者，而非理论研究人员。手册主要介绍GFS系统的开发研制目的、系统运行平台、主要功能、操作方法以及系统对输入、输出文件式及要求等，并提供了输入输出文件示例，而对于所涉及到的基本概念、方法、原理、数学公式等内容，本手册没有详细讨论。手册与《地下水功能评价技术要求》（GWI-D5）和《地下水功能评价工作细则》配套使用。第一部分第三页，共五十四页。主要内容一、GFS系统操作手册使用说明二、GFS系统概述三、GFS系统输入文件格式及要求四、GFS系统操作方法五、GFS系统输出文件格式六、GFS系统操作演示第一部分第四页，共五十四页。1.开发目的及开发环境2.适用范围3.系统要求4.主要功能5.数据处理能力6.GFS系统安装和运行7.GFS系统窗口结构二、GFS系统概述第一部分第五页，共五十四页。二、GFS系统概述1.开发目的及开发环境理论依据：“地下水功能评价方法研究”专题组理论研究为基础。目的：解决地下水功能评价中所遇到的大量数据处理和复杂数学计算问题，为地下水功能评价提供数据信息。开发环境：VisulBasic6.0系统特点：面向个人计算机（PC）用户的Windows程序可视化的操作界面通过人机交互对话完成各项功能事件驱动程序第一部分第六页，共五十四页。二、GFS系统概述2.适用范围GFS系统是针对中国地质调查局“全国地下水资源及其环境问题调查评价”项目现阶段的任务开发的，服务于各承担单位的地下水功能评价工作，对理论研究人员并不适用。第七页，共五十四页。二、GFS系统概述3.系统要求（1）计算机硬件系统要求Pentium133以上，支持32位读写操作64Mb以上内存最低硬盘空闲空间50Mb具有1024×768分辨率的彩色显示器（2）计算机软件系统要求安装有Windows98/2000/XP系统第一部分第八页，共五十四页。二、GFS系统概述3.系统要求（3）操作人员要求具备一定计算机操作能力具备水文地质学基本理论知识熟悉地下水功能评价的基本概念、方法、原理、步骤和要求第一部分第九页，共五十四页。二、GFS系统概述4.主要功能数据输入、输出（存盘）数学计算屏幕显示数学计算功能是GFS系统的核心，主要解决地下水功能评价中的数学计算过程，所涉及到的数学方法主要是层次分析法中的层次结构理论、权重计算和评价指标计算。第一部分第十页，共五十四页。二、GFS系统概述5.系统数据处理能力层次模型层数最大为4层单个目标元素下属元素个数为9个分区数和计算单元（剖分单元）数不限A层B层C层D层资源占有性(111)资源再生性(112)资源调节性(113)资源可用性(114)补给资源占有率(1111)储存资源占有率(1112)可采资源占有率(1113)补储更新率(1121)补给可用率(1122)补采平衡率(1123)降水补给率(1124)水位变差补给比(1131)水位变差开采比(1132)水位边差降水比(1133)可采资源模数(1141)可用储量模数(1142)资源质量指数(1143)资源开采程度(1144)天植变化与地下水关联度(1211)绿洲变化与地下水关联度(1212)土地盐渍化与地下水关联度(1221)土地质量与地下水关联度(1222)植被环境维持性(121)土地环境关联性(122)地面沉降与地下水关联度(1311)海咸侵与地下水关联度(1312)地下水质量与水位关联度(1321)地下水补给变率与水位变差比(1322)地质环境稳定性(131)地下水系统衰变性(132)系统(1)资源功能(11)生态功能(12)地质环境功能(13)资源再生性(112)补储更新率(1121)补给可用率(1122)补采平衡率(1123)降水补给率(1124)第一部分第十一页，共五十四页。二、GFS系统概述6.系统安装运行要求GFSGFS.EXE用户操作手册.DOCINPUTOUTPUTSAMPLEINOUT系统目录系统运行文件系统输入文件目录系统使用手册文件系统输出文件目录示例文件目录（1）GFS系统的文件和目录结构示例输出文件目录示...
