计算机教学课件 SIP协议原理VIP免费

计算机教学课件 SIP协议原理_第1页
1/98
计算机教学课件 SIP协议原理_第2页
2/98
计算机教学课件 SIP协议原理_第3页
3/98

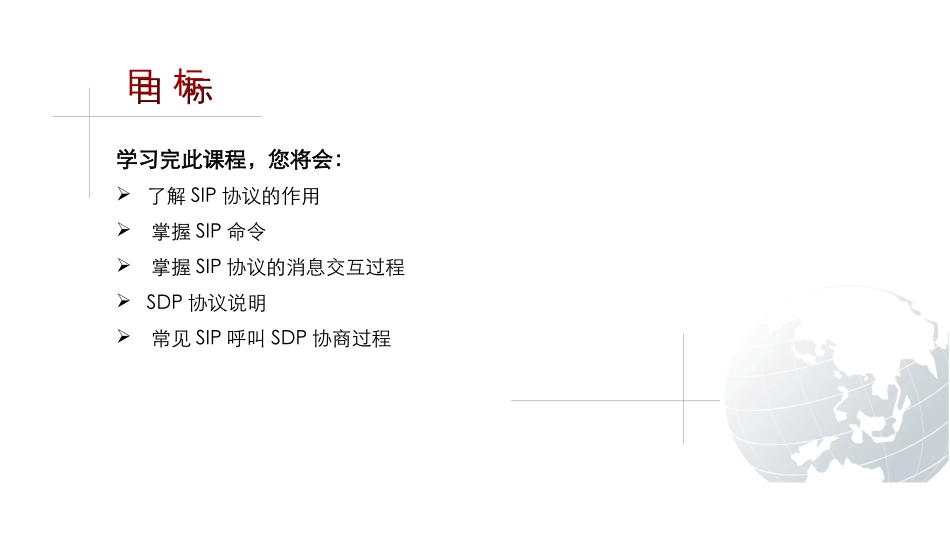

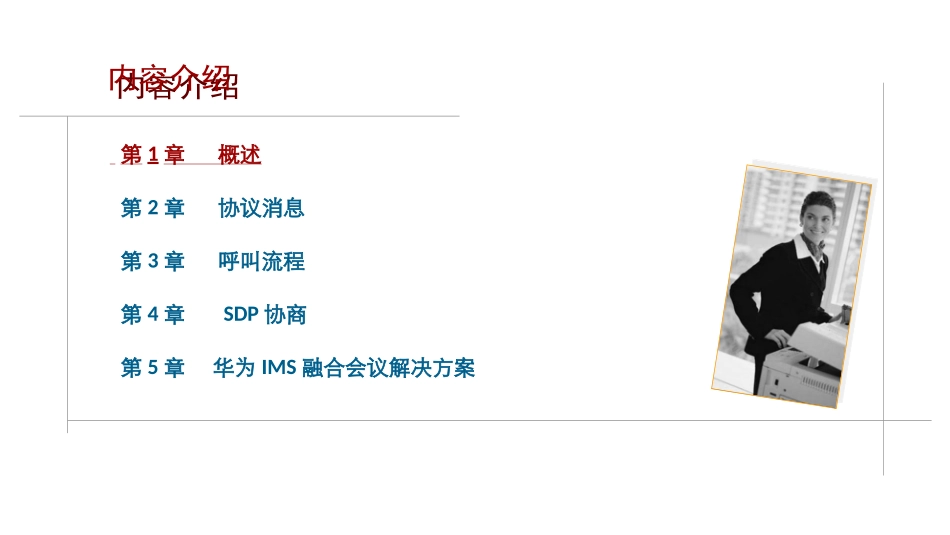

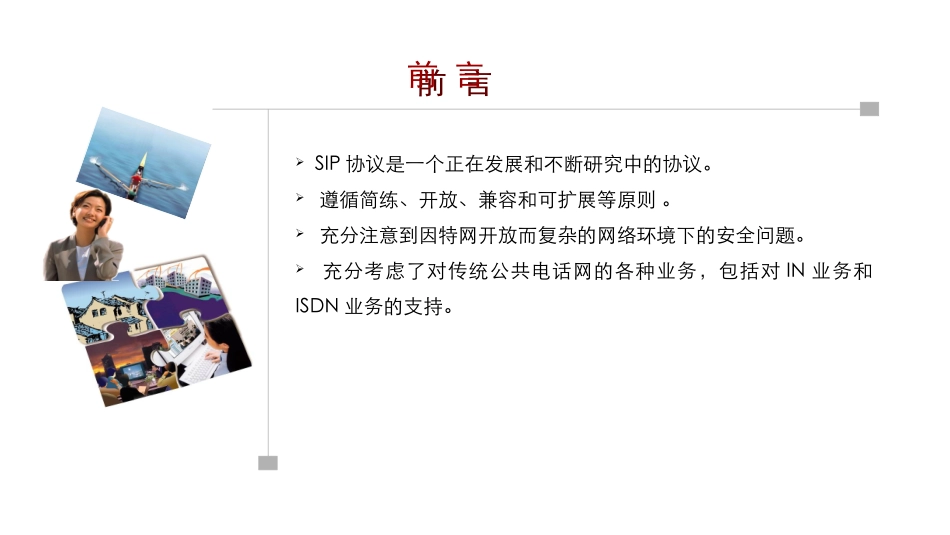

SIP协议是一个正在发展和不断研究中的协议。遵循简练、开放、兼容和可扩展等原则。充分注意到因特网开放而复杂的网络环境下的安全问题。充分考虑了对传统公共电话网的各种业务,包括对IN业务和ISDN业务的支持。学习完此课程,您将会:了解SIP协议的作用掌握SIP命令掌握SIP协议的消息交互过程SDP协议说明常见SIP呼叫SDP协商过程第1章概述第2章协议消息第3章呼叫流程第4章SDP协商第5章华为IMS融合会议解决方案第1章概述1.1SIP协议的概念1.2SIP协议的发展1.3SIP协议的特点SIP:SessionInitiationProtocol会话初始协议用于建立,控制和释放会话SIP是IETF为多媒体会话而开发制定的协议这里的会话包括文本,视频,游戏和传统的语音SIP是为Internet而制定设计的协议HTTP协议一样是基于文本的询问/应答机制广泛应用于internet1.1SIP协议的概念网络层物理层链路层传输层(UDP/TCP/TLS/SCTP)应用层网络层物理层链路层传输层(UDP/TCP/TLS/SCTP)应用层1.1SIP协议的概念SIP是一种应用层协议,独立于下面的传输层协议,可以承载在不同的传输协议上,如UDP/TCP/TLS/SCTP,目前最常用UDP。信令协议􀂄注册、定位用户、路由􀂄建立,修改,释放会话媒体传输协议􀂄用于传输语音/视频包,RTP/RTCP协议SIP–信令协议会话的管理(SIP)和会话的描述(SDP)是独立的1.1SIP协议的概念第1章概述1.1SIP协议的概念1.2SIP协议的发展1.3SIP协议的特点源于1996年MBone实验RFC2543发展到了bis09,于2002年6月通过了SIP的RFC3261,这是SIP协议的核心规范SIP协议发展现在更多的RFC和草案被引入到SIP中,包括支持Presence和IM(InstantMessage)等1999年被IETF采纳为建议标准RFC2543RFC3262,RFC3263,RFC3264,RFC3265相继通过,5个RFC构成SIP协议扩展规范的一部分1.2SIP协议的发展第1章概述1.1SIP协议的概念1.2SIP协议的发展1.3SIP协议的特点六个主要请求,六类响应消息;基于文本编码,很多现成的工具,如XML;重点关注会话的建立、改变和终止,便于使用其他的协议,如SDP,RTP等简单性扩展性伸缩性会话无关特性:SIP-URL表示需要访问的资源或用户,消息体可以携带任何内容灵活的扩展机制:增加头域,增加消息类型强大的能力协商机制网络对业务的透明性分布式体系结构提高了系统的灵活性和可靠性Proxy的三种运行模式:CallStateful、Stateless、TransactionStateful1.3SIP协议的特点本章小结概述SIP协议的概念SIP协议的发展SIP协议的特点第1章概述第2章协议消息第3章呼叫流程第4章SDP协商第5章华华为IMS融合会议解决方案第2章协议消息2.1SIP设计原则2.2SIP消息2.3SIP事务2.4SIP对话Page15SIP客户端/服务器架构逻辑SIP实体包括用户代理(UA)UserAgentClient(UAC):发起SIP请求UserAgentServer(UAS):返回SIP响应一个实体可以既是客户端,又是服务器注册服务器:SIP客户端需要利用注册请求来更新用户的位置信息代理服务器:为客户端转发请求或者响应。可以同时做为服务器端和客户端,决定下一跳转发请求消息重定向服务器:将请求中的地址映射为零个或多个新的地址,返回给客户端。网络服务器2.1设计原则SIP请求SIP请求媒体流(RTP)UserAgent(Server)接受SIP请求RequestProxyServer决定把信令消息送到何处UserAgent(Client)发送SIP请求SIP响应SIP响应使用Client/Server模型客户端发送SIP请求服务器返回SIP响应2.1设计原则SIP结构化的层次关系消息体(可选)头域请求行/响应行响应消息请求消息非INVITE事务INVITE事务对话2.1设计原则第2章协议消息2.1SIP设计原则2.2SIP消息2.3SIP事务2.4SIP对话消息(Message)是SIP协议的基本单位,客户端和服务器端的基本交互单元;消息包括两类;请求消息响应消息2.2SIP消息定义RequestProxyResponseRequestResponseUACUASSIP请求消息6个基本请求扩展请求INVITE:发起会话ACK:INVITE的回答CANCEL:取消会话BYE:结束会话REGISTER:注册OPTIONS:查询服务器能力MESSAGE:请求一个即时消息SUBSCRIBE:签订一个通知事件NOTIFY:发送一个通知...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

计算机教学课件 SIP协议原理
