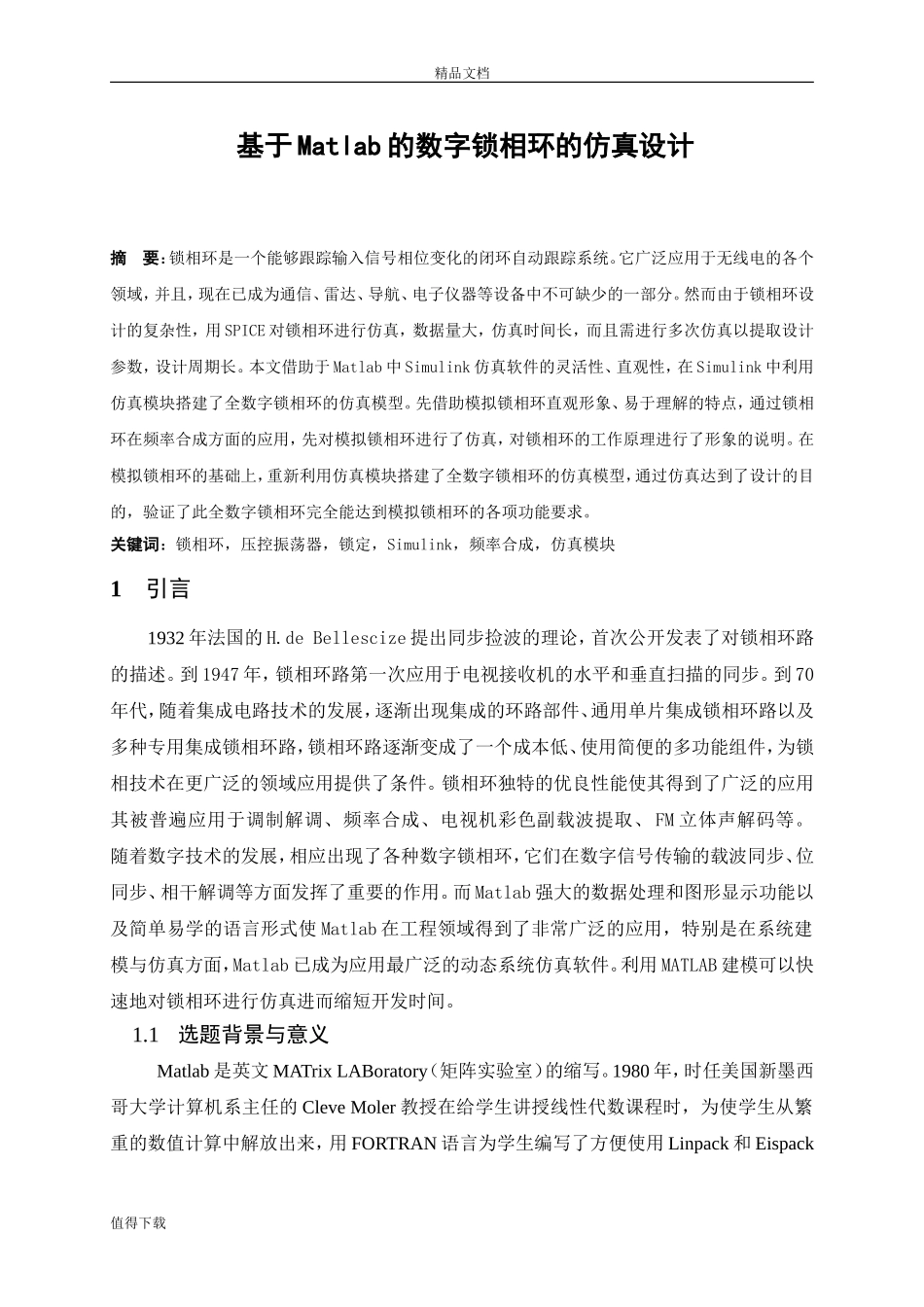

精品文档基于Matlab的数字锁相环的仿真设计摘要：锁相环是一个能够跟踪输入信号相位变化的闭环自动跟踪系统。它广泛应用于无线电的各个领域，并且，现在已成为通信、雷达、导航、电子仪器等设备中不可缺少的一部分。然而由于锁相环设计的复杂性，用SPICE对锁相环进行仿真，数据量大，仿真时间长，而且需进行多次仿真以提取设计参数，设计周期长。本文借助于Matlab中Simulink仿真软件的灵活性、直观性，在Simulink中利用仿真模块搭建了全数字锁相环的仿真模型。先借助模拟锁相环直观形象、易于理解的特点，通过锁相环在频率合成方面的应用，先对模拟锁相环进行了仿真，对锁相环的工作原理进行了形象的说明。在模拟锁相环的基础上，重新利用仿真模块搭建了全数字锁相环的仿真模型，通过仿真达到了设计的目的，验证了此全数字锁相环完全能达到模拟锁相环的各项功能要求。关键词：锁相环，压控振荡器，锁定，Simulink，频率合成，仿真模块1引言1932年法国的H.deBellescize提出同步捡波的理论，首次公开发表了对锁相环路的描述。到1947年，锁相环路第一次应用于电视接收机的水平和垂直扫描的同步。到70年代，随着集成电路技术的发展，逐渐出现集成的环路部件、通用单片集成锁相环路以及多种专用集成锁相环路，锁相环路逐渐变成了一个成本低、使用简便的多功能组件，为锁相技术在更广泛的领域应用提供了条件。锁相环独特的优良性能使其得到了广泛的应用其被普遍应用于调制解调、频率合成、电视机彩色副载波提取、FM立体声解码等。随着数字技术的发展，相应出现了各种数字锁相环，它们在数字信号传输的载波同步、位同步、相干解调等方面发挥了重要的作用。而Matlab强大的数据处理和图形显示功能以及简单易学的语言形式使Matlab在工程领域得到了非常广泛的应用，特别是在系统建模与仿真方面，Matlab已成为应用最广泛的动态系统仿真软件。利用MATLAB建模可以快速地对锁相环进行仿真进而缩短开发时间。1.1选题背景与意义Matlab是英文MATrixLABoratory（矩阵实验室）的缩写。1980年，时任美国新墨西哥大学计算机系主任的CleveMoler教授在给学生讲授线性代数课程时，为使学生从繁重的数值计算中解放出来，用FORTRAN语言为学生编写了方便使用Linpack和Eispack值得下载精品文档的接口程序并命名为MATLAB，这便是MATLAB的雏形。经过几年的校际流传，在JohnLittle的推动下，由JohnLittle、CleveMoler和SteveBangert合作，于1984年成立了MathWorks公司，并正式推出MATLAB第一版。以后，MATLAB版本不断更新，内容不断扩充，功能也越来越强大，并以其强大的扩展功能为其在各个领域的应用提供了基础。如今各个领域的专家学者相继推出了Matlab工具箱，其中主要有信号处理（signalprocessing）、控制系统（controlsystem）、神经网络（neuralnetwork）、图形处理（imageprocessing）、鲁棒控制（robustcontrol）、非线性系统控制设计（nonlinearcontrolsystemdisign）、系统辨识（sysidentification）、最优化（optimisation）、μ分析与综合（μanalysisandsynthesis）、模糊逻辑（fuzzylogic）、小波（wavelet）、样条（spline）等工具箱、而且工具箱还在不断增加。这些工具箱给各个领域的研究和工程应用提供了有力的工具、借助于这些“巨人肩上的工具”，各个层次的研究人员可直观、方便地进行分析、计算及设计工作。Simulink是Matlab的重要组成部分，它是MathWorks公司于20世纪90年代开发的产品，是Matlab环境下对动态系统进行建模、仿真和分析的一个软件包。它支持连续、离散及两者混合的线性和非线性系统，也支持具有多种采样频率的系统，Simulink包含有Sinks（输入方式）、Source（输入源）、Linear（线性环节）、Nonlinear（非线性环节）、Connections（连接与接口）和Extra（其他环节）子模型库，而且每个子模型库中包含有相应的功能模块,且用户可以定制和创建用户自己的模块。在该软件环境下，用户可以在屏幕上调用现成的模块，并将它们适当连接起来以构成系统的模型，即所谓的可视化建模。建模以后，以该模型为对象运行simulink中的仿真程序，可以对模型进行仿真，并可以随时观察仿真结果和干...
