民用航空器规章手册概述课件VIP免费

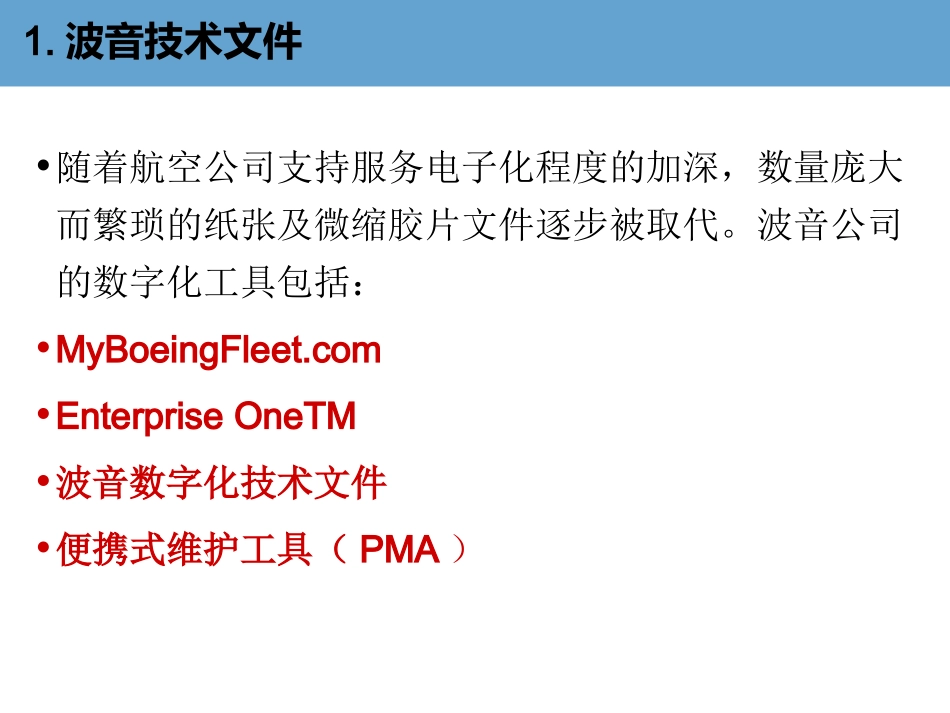

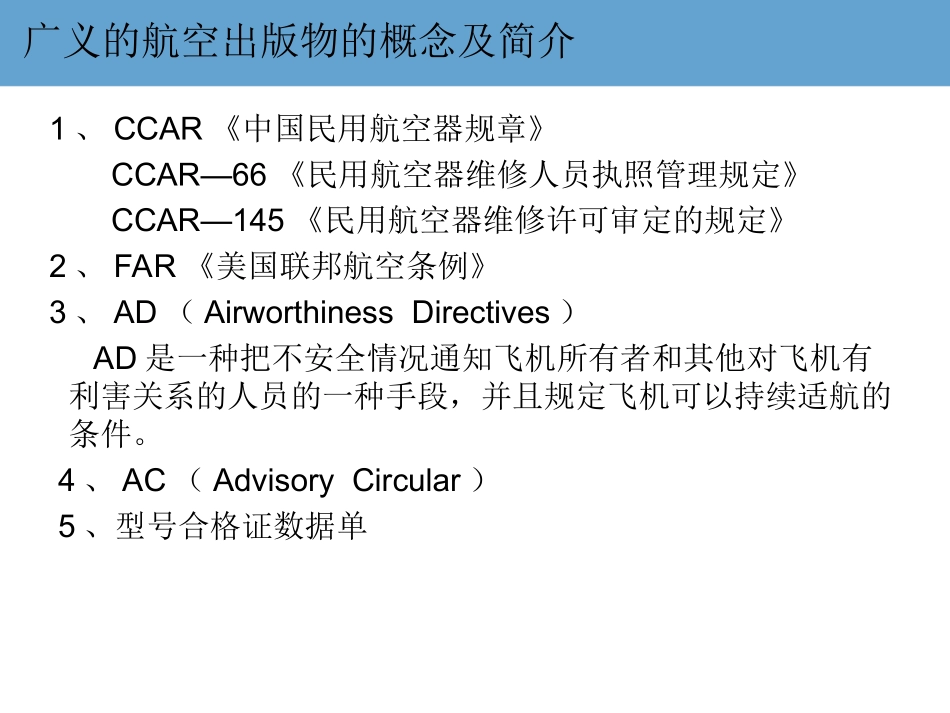

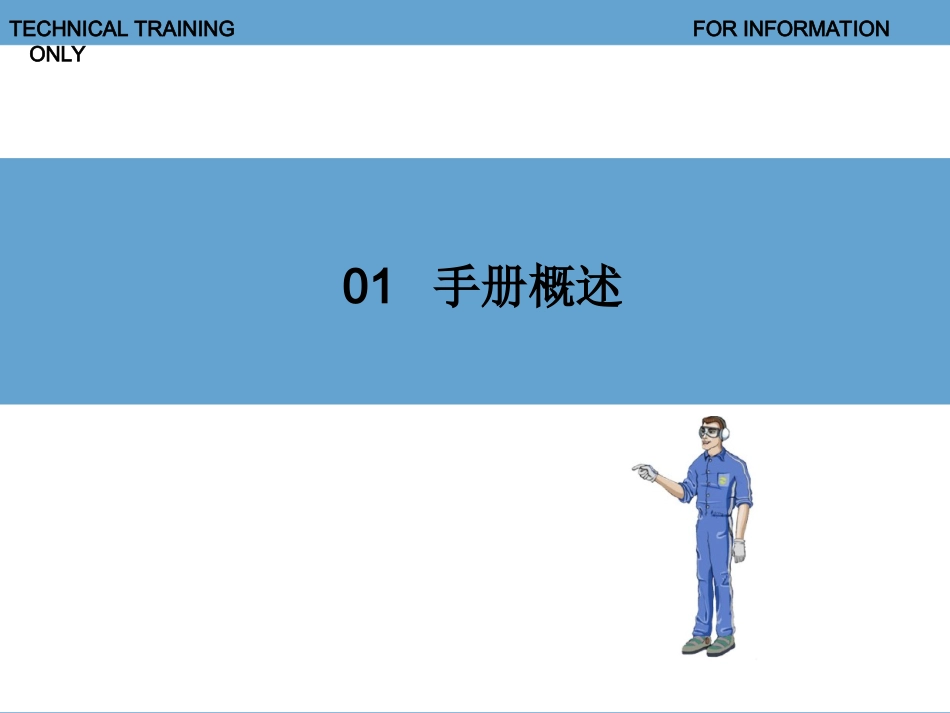

01手册概述TECHNICALTRAININGFORINFORMATIONONLY广义的航空出版物的概念及简介1、CCAR《中国民用航空器规章》CCAR—66《民用航空器维修人员执照管理规定》CCAR—145《民用航空器维修许可审定的规定》2、FAR《美国联邦航空条例》3、AD（AirworthinessDirectives）AD是一种把不安全情况通知飞机所有者和其他对飞机有利害关系的人员的一种手段，并且规定飞机可以持续适航的条件。4、AC（AdvisoryCircular）5、型号合格证数据单1.波音技术文件•随着航空公司支持服务电子化程度的加深，数量庞大而繁琐的纸张及微缩胶片文件逐步被取代。波音公司的数字化工具包括：•MyBoeingFleet.com•EnterpriseOneTM•波音数字化技术文件•便携式维护工具（PMA）2.航空维修手册•飞机的维护文件对所有维护工作给予支持。•许多不同的文件同时使用以维持飞机的正常运行。•维护文件帮助进行预定的和非预定的维修工作。2.航空维修手册•预定维修—全停机检查—飞机绕行检查—日常检查—计划的检查•使用下列文件进行预定维修：—维修计划文件（MPD）—飞机维护手册（AMM）•下列文件为预定维修提供支持数据：—系统图册（SSM）—线路图手册（WDM）—结构修理手册（SRM）—图解零件目录（IPC）2.航空维修手册•非预定维修—飞行故障—地面故障—使用问题—结构损伤•使用下列文件进行非预定维修：—故障报告手册（FRM）—故障隔离手册（FIM）—机内测试设备手册（BITE）—结构修理手册（SRM）—放行偏差指南（DDG）—飞机维护手册（AMM）2.航空维修手册•维修计划文件•MPD(MaintenancePlanningDataDocument)•维修计划文件（MPD）定义计划维修检查的每种工作类型。航空公司使用MPD制定工作卡，供技术人员在维护检查中使用。•飞机维护手册•AMM（Airplane/AircraftMaintenanceManual）•飞机和发动机制造厂所提供的维护手册，内容包括维护安装在飞机中的全部系统和功能部件的说明。飞机维护手册的内容是用来满足外场人员维护安装在飞机上的组件、系统、结构的资料。2.航空维修手册•系统原理图手册•SSM（SystemSchematicsManual）•由飞机生产厂商提供，用以联系所有飞机系统的原理图示，以便理解系统原理和排除系统故障。•线路图手册•WDM（WiringDiagramManual）•由飞机制造厂商提供，列举所有安装在飞机上的电器设备及其装配线路，飞机各个系统连接线路的走向及排布。用于定位电器设备、线路的维护和排故。2.航空维修手册•图解零件目录•IPC（IllustratedPartsCatalog）•由飞机生产厂家提供，记载飞机上各种零、部件的件号(PartNumber)和图示，目录图手册按次序，归类、分解结构和机载设备的各种部件的各个剖面，从而标注出各个零、部件的件号、生产厂商、技术规范、使用数量、适用位置等信息。中间还包括飞机制造厂生产的所有组件的视图和剖面图。2.航空维修手册•标准线路施工手册•SWPM（StandardWiringPracticesManual）•飞机制造商提供的飞机上的导线，电气部件必须遵守的修理方法、工具和材料。一般作为WDM的标准施工部分使用，在老式飞机编写的手册中，SWPM作为WDM中的第20章。•SWPM是非客户化的。•结构修理手册•SRM(StructureRepairManual)•结构修理手册（SRM）提供说明信息和特定的指导，以便进行飞机结构的修理。•SRM是非客户化的。2.航空维修手册•故障报告手册•FRM(FaultReportManual)•飞机制造厂商提供给机组，用于故障的报告和排除。•手册根据不同的故障表现，提供了相应故障代码以便于维护人员排故。•FRM故障代码可帮助查找FIM。•故障隔离手册•FIM(FaultIsolationManual)•飞机制造厂商提供，用于故障的隔离和排除的维修。可用FRM故障代码或故障描述起动故障隔离程序。•手册针对不同系统的故障代码，提供了推荐的故障隔离和排除程序。•在没有故障代码的条件下，也提供了相应的故障处理方法以及排故思路。2.航空维修手册•BITE手册•BITE(Built-InTestEquipmentmanual)•可使用BITE手册从飞机机内测试设备中得到故障数据。如果故障可见，启动故障隔离程序。2.航空维修手册•主最低设备清单•MMEL（MasterMinimumEquipmentList）•主最低设备清单由生产厂商的飞行...
