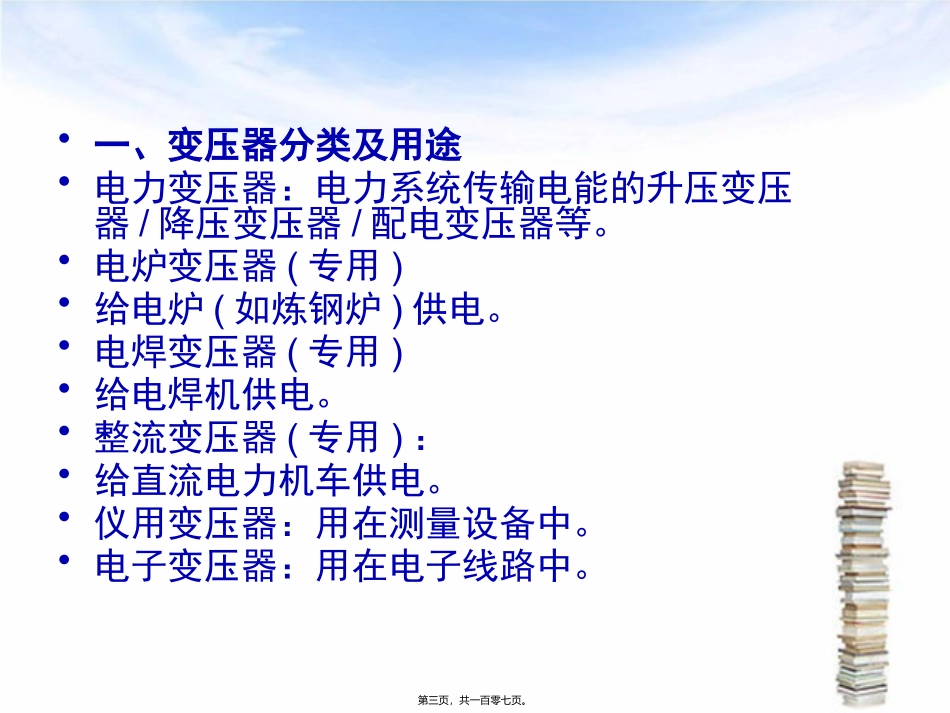

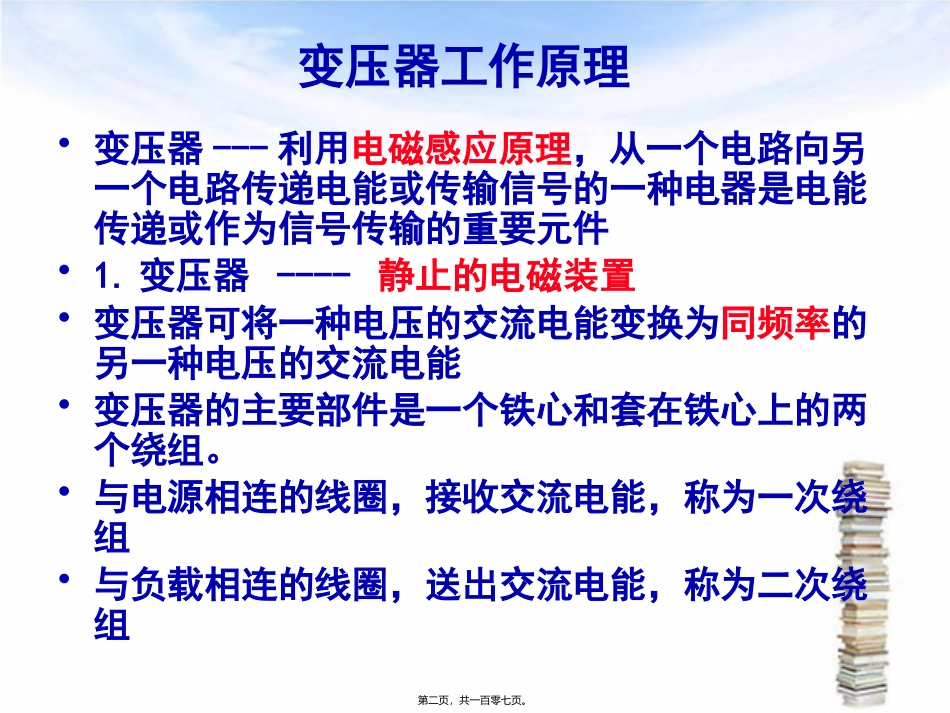

变电站值班员专业知识第一页，共一百零七页。变压器工作原理•变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件•1.变压器----静止的电磁装置•变压器可将一种电压的交流电能变换为同频率的另一种电压的交流电能•变压器的主要部件是一个铁心和套在铁心上的两个绕组。•与电源相连的线圈，接收交流电能，称为一次绕组•与负载相连的线圈，送出交流电能，称为二次绕组第二页，共一百零七页。•一、变压器分类及用途•电力变压器：电力系统传输电能的升压变压器/降压变压器/配电变压器等。•电炉变压器(专用)•给电炉(如炼钢炉)供电。•电焊变压器(专用)•给电焊机供电。•整流变压器(专用)：•给直流电力机车供电。•仪用变压器：用在测量设备中。•电子变压器：用在电子线路中。第三页，共一百零七页。•变压器的类型和结构•1、类型•除了按以上用途分类外，变压器还可以按相数/绕组数目/铁心形式/冷却方式等特征分类。•按相数分：单相/三相/多相等•按绕组数：双绕组/自耦/三绕组/多绕组•铁心形式：心式/壳式•冷却方式：干式/油浸式等第四页，共一百零七页。环氧树脂浇注干式变压器330KV变压器高燃点全密封变压器直流变压器220KV变压器110KV变压器第五页，共一百零七页。图中：1-箱盖2-箱壳3-高，低压出线绝缘套管4-拆卸式散热器5-净油器6-安全气道7-储油柜8-箱盖吊攀9-油位计10-吸湿器11-吊攀12-车架第六页，共一百零七页。•变压器油箱•油箱是油浸式变压器的外壳，器身就放置在灌满了变压器油的油箱内。变压器油有两种作用，一方面作为绝缘介质；另一方面作为散热的媒介，即通过变压器油的循环，将绕组和铁芯中散发出来的热量，带给箱壁或散热器、冷却器进行冷却。油箱都是用钢板焊接成的，其结构要求具有一定的机械强度，除了应满足变压器在运行时的一些要求外，还应满足变压器在检修和运输时的一些要求。第七页，共一百零七页。•变压器主要部件是绕组和铁心(器身)。•绕组是变压器的电路，铁心是变压器的磁路。二者构成变压器的核心即电磁部分。•除了电磁部分，还有油箱/冷却装置/绝缘套管/调压和保护装置等部件。•(1)铁心•型式：心式(结构简单工艺简单应用广泛)/壳式(用在小容量变压器和电炉变压器)。•材料：一般由0.35mm/0.5mm冷轧(也用热轧)硅钢片叠成。•铁心交叠：相邻层按不同方式交错叠放，将接缝错开。偶数层刚好压着奇数层的接缝，从而减少了磁阻，便于磁通流通。•铁心柱截面形状：小型变压器做成方形或者矩形；大型变压器做成阶梯形。容量大则级数多。叠片间留有间隙作为油道(纵向/横向)。第八页，共一百零七页。•2)绕组•一般用绝缘扁铜线或圆铜线在绕线模上绕制而成。•绕组套装在变压器铁心柱上，低压绕组在内层，高压绕组套装在低压绕组外层，以便于绝缘。•(3)油/油箱/冷却/安全装置•器身装在油箱内，油箱内充满变压器油。•变压器油是一种矿物油，具有很好的绝缘性能。变压器油起两个作用：①在变压器绕组与绕组、绕组与铁心及油箱之间起绝缘作用。②变压器油受热后产生对流，对变压器铁心和绕组起散热作用。第九页，共一百零七页。•1油箱/2储油柜/3气体继电器/4为安全气道。•变压器运行时产生热量，使变压器油膨胀并流进储油柜中。•储油柜使变压器油与空气接触面变小,减缓了变压器油的氧化和吸收空气水分的速度。从而减缓了油的变质。•故障时,热量会使变压器油汽化,触动气体继电器发出报警信号或切断电源。•如果是严重事故，变压器油大量汽化，油气冲破安全气道管口的密封玻璃，冲出变压器油箱，避免油箱爆裂。第十页，共一百零七页。•吸湿器是一个圆形的容器，它是目前使用得较多的一种悬挂式吸湿器。上端通过联管接到油枕，下端有孔与大气相通。在变压器运行中，绝缘油的温度变化时，油枕要发生吸气和排气作用，空气就是通过吸湿器而进出油枕的。吸湿器下端的空气进口处设有油封装置。在容器内部装满硅胶或氯化钙等吸潮剂，用以除去吸入空气中的尘埃和水分，所以吸湿器又叫做空气滤过器。通常把吸湿器安装离地面1.5-2m的高度，以便于检查和维护。吸湿器第十一页，共...
