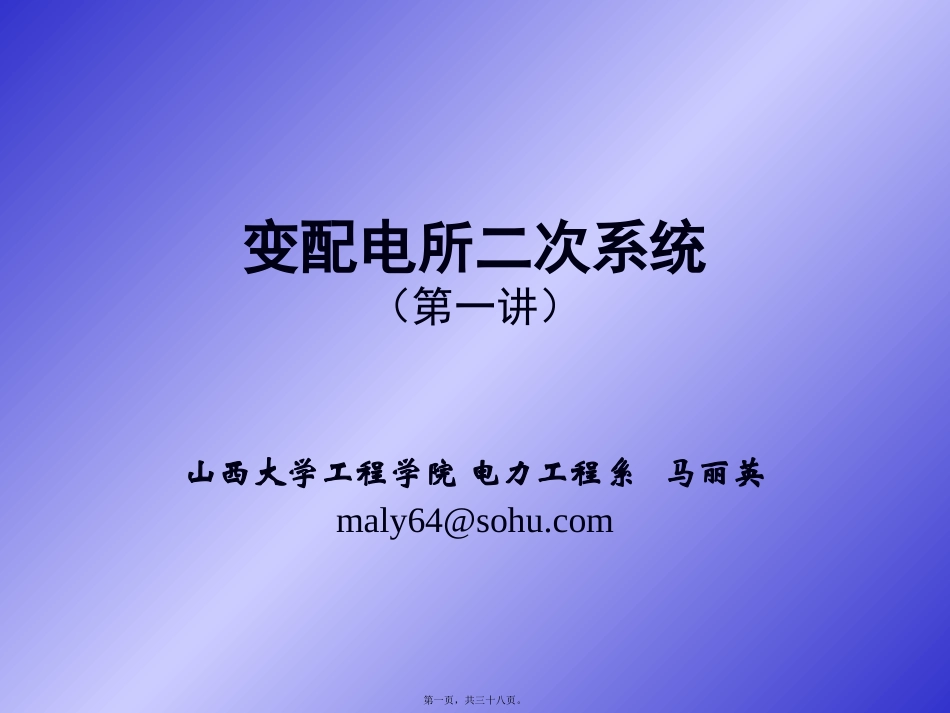

变配电所二次系统-第1讲VIP专享VIP免费

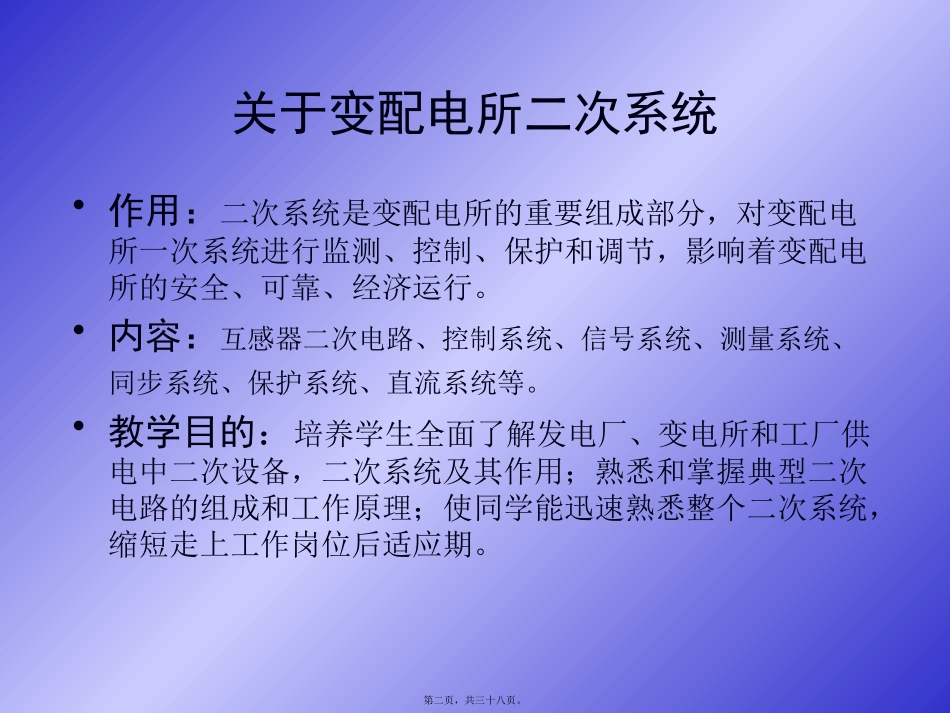

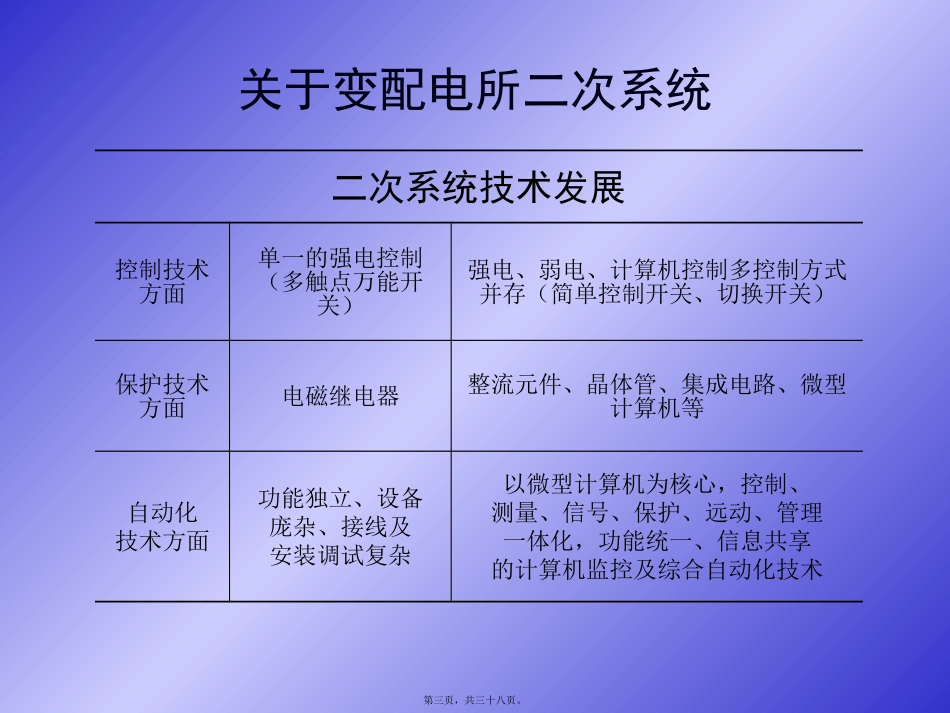

变配电所二次系统（第一讲）山西大学工程学院电力工程系马丽英maly64@sohu.com第一页，共三十八页。关于变配电所二次系统•作用：二次系统是变配电所的重要组成部分，对变配电所一次系统进行监测、控制、保护和调节，影响着变配电所的安全、可靠、经济运行。•内容：互感器二次电路、控制系统、信号系统、测量系统、同步系统、保护系统、直流系统等。•教学目的：培养学生全面了解发电厂、变电所和工厂供电中二次设备，二次系统及其作用；熟悉和掌握典型二次电路的组成和工作原理；使同学能迅速熟悉整个二次系统，缩短走上工作岗位后适应期。第二页，共三十八页。关于变配电所二次系统二次系统技术发展控制技术方面单一的强电控制（多触点万能开关）强电、弱电、计算机控制多控制方式并存（简单控制开关、切换开关）保护技术方面电磁继电器整流元件、晶体管、集成电路、微型计算机等自动化技术方面功能独立、设备庞杂、接线及安装调试复杂以微型计算机为核心，控制、测量、信号、保护、远动、管理一体化，功能统一、信息共享的计算机监控及综合自动化技术第三页，共三十八页。关于变配电所二次系统•教学要求：•（1）了解二次设备，二次系统及其作用；•（2）了解二次接线的研究范围和内容；•（3）掌握二次电气工程图的特点、绘制方法和读图要领；•（4）熟悉和掌握典型二次电路的组成和工作原理；•（5）能读懂和分析典型二次电路；•（6）具有二次电路的初步设计能力；•（7）在学习过程中，应注重理论联系实际，加强对二次电气工程图的读图训练。第四页，共三十八页。第一讲二次电气图的基本知识概念：二次电气图是用于反映二次系统的工作原理、组成、连接关系等的一种电气工程图。特点：连接导线多、二次设备动作程序多、工作原理复杂、工作电源种类多等，因而二次电气图较为复杂。内容：基本概念、二次电路图（阐述电气工作原理）和二次接线图（描述装接关系）。第五页，共三十八页。第一讲二次电气图的基本知识一、电气图的基本概念电气图是用电气图形符号、带注释的围框或简化外形表示电气系统或设备中各组成部分之间相互关系及其连接关系的一种简图。1.电气图的分类（按表达形式和用途分）（1）系统图或框图（2）电路图（3）功能图（4）逻辑图（5）功能表图（6）等效电路图第六页，共三十八页。第一讲二次电气图的基本知识一、电气图的基本概念1.电气图的分类（按表达形式和用途分）（7）程序图（8）端子功能图（9）设备元件图（10）接线图或接线表（11）单元接线图或单元接线表（12）互联接线图或互联接线表（13）端子接线图或端子接线表（14）电缆配置图或电缆配置表第七页，共三十八页。第一讲二次电气图的基本知识一、电气图的基本概念1.电气图的分类（按表达形式和用途分）（15）数据单（16）位置简图或位置图2.电气图形符号、文字符号（1）图形符号（GB4728将电气图形符号分为11类）通常用于图样或其它文件以表达一个设备或概念的图形、标记或字符，统称为图形符号。一般符号：表示一类产品和其特征的简单符号。方框符号：表示元件、设备等的组合及其功能的简单图形符号。不给出元件、设备细节，也不考虑连接，例如：正方形、长方形、圆形图形符号。第八页，共三十八页。第一讲二次电气图的基本知识一、电气图的基本概念2.电气图形符号、文字符号（2）文字符号在图形符号旁标注相应的文字符号，以区分不同的设备、元件，以及同类设备或元件中不同功能的设备或元件。单字母符号：用拉丁字母将各种电气设备、装置和元器件分为23大类，每大类用一个专用单字母符号表示。双字母符号：将大类进一步划分时增加另一字母。辅助文字符号：表示电气设备、装置和元器件以及线路的功能、状态和特征。一般形式：基本符号+辅助符号+数字序号第九页，共三十八页。第一讲二次电气图的基本知识一、电气图的基本概念3.项目代号项目是在电气图上用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等，如电阻器、继电器、发电机、开关设备、配电系统、电力系统等。项目代号是用于识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一...
