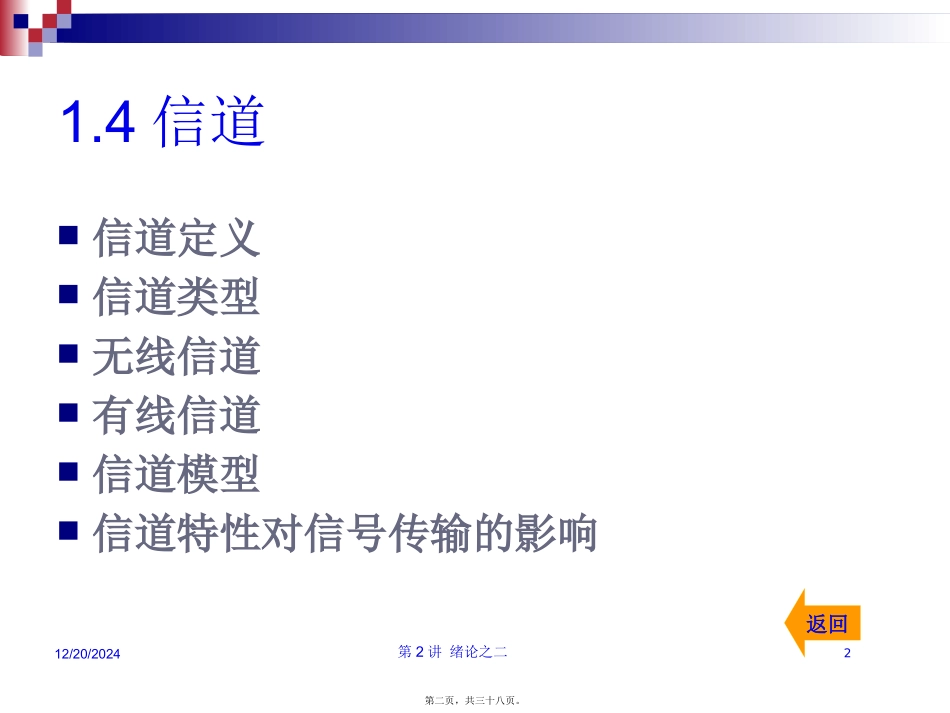

第2讲绪论之二112/20/2024本讲内容通信的发展消息、信息和信号数字通信信道信道中的噪声第一页，共三十八页。第2讲绪论之二212/20/20241.4信道信道定义信道类型无线信道有线信道信道模型信道特性对信号传输的影响返回第二页，共三十八页。第2讲绪论之二312/20/2024信道定义信号的传输媒质叫信道。如明线、电缆、光纤、波导管等。信道分类狭义信道：指的是传输媒质。例如：有线信道：明线、电缆、光纤等。无线信道：长波、中波、人造卫星等。广义信道：除了传输媒质之外，还包括其它收发设备。调制信道(模拟信道)：传输模拟信号。编码信道(数字信道)：传输数字信号。信道第三页，共三十八页。第2讲绪论之二412/20/2024调制信道与编码信道的关系译码器输入发转换器媒质收转换器解调器调制器（调制）信道广义（编码）信道编码器输出广义信道除媒质外，还包含一些设备。调制信道除了传输媒质外还包含发、收转换器；编码信道除了包含整个调制信道外还包含调制器和解调器。第四页，共三十八页。第2讲绪论之二512/20/2024无线电通信的起源电磁波发射对波长的要求频段（波长）划分无线信道第五页，共三十八页。第2讲绪论之二612/20/2024频段（波长）划分频率范围名称典型应用(kHz)3–30甚低频(VLF)远程导航、水下通信(10-100km)声纳、授时30–300低频(LF)导航、水下通信(1-10km)无线电信标300–3000中频(MF)广播、海事通信、测向、(100-1000m)遇险求救、海岸警卫第六页，共三十八页。第2讲绪论之二712/20/2024频段（波长）划分频率范围名称典型应用(MHz)3–30高频(HF)远程广播、电报、电话、飞机(10-100m)与船只间通信、船－岸通信、业余无线电30–300甚高频(VHF)电视、调频广播、陆地交通、(米波）空中交通管制、出租汽车、警察、导航、飞机通信300–3000特高频(UHF)电视、蜂窝网、微波链路、(分米波）无线电探空仪、导航、卫星通信、GPS、监视雷达、无线电高度计第七页，共三十八页。第2讲绪论之二812/20/2024频段（波长）划分频率范围名称典型应用(GHz)3–30超高频(HF)卫星通信、无线电高度计（厘米波）微波链路、机载雷达、气象雷达、公用陆地移动通信30–300极高频(VHF)铁路业务、雷达着陆系统、（毫米波）实验用300–3000亚毫米波实验用（0.1–1mm）第八页，共三十八页。第2讲绪论之二912/20/2024频段（波长）划分频率范围名称典型应用(THz)43–430红外线光通信系统(7–0.7m)430–750可见光光通信系统(0.7–0.4m)750–3000紫外线光通信系统(0.4–0.1m)注：kHz=103Hz,MHz=106Hz,GHz=109Hz,THz=1012Hz,mm=10-3m,m=10-6m第九页，共三十八页。第2讲绪论之二1012/20/2024对流层地球0~10km电离层60~300km平流层电磁波传播：地波、天波、视线传播第十页，共三十八页。第2讲绪论之二1112/20/2024第十一页，共三十八页。第2讲绪论之二1212/20/2024地波传播频率：2MHz以下绕射：发生在波长～障碍物尺寸可比时通信距离：可达数百～数千km地球第十二页，共三十八页。第2讲绪论之二1312/20/2024D层：高60~80kmE层：高100~120kmF层：高150~400kmF1层：140~200kmF2层：250~400km晚上：D层、F1层消失E层、F2层减弱电离层的结构DEFF2F1地面第十三页，共三十八页。第2讲绪论之二1412/20/2024天波传播(利用电离层反射)电离层高度：60～300km单跳最大距离：4000km多跳可以环球频率：2～30MHz第十四页，共三十八页。第2讲绪论之二1512/20/2024频率：>30MHz(可穿透电离层,不能反射回来)传播距离:d2+r2=(h+r)2,或hD2/50(m)式中D－km视线传播hr地面ddDrh2rh2hd2rh第十五页，共三十八页。第2讲绪论之二1612/20/2024无线电中继图1.4.4无线电中继第十六页，共三十八页。第2讲绪论之二1712/20/2024静止卫星中继通信(特高频UHF和超高频SHF频段)第十七页，共三十八页。第2讲绪论之二1812/20/2024蜂窝网(特高频UHF频段)移动交换中心电话交换中心第十八页，共三十八页。第2讲绪论之二1912/20/2024平流层中继通信HAPS(HighAltitudePlatformStation)第十九页，共三十八页。第2讲绪论之二2012/20/2024散射通信电离层散射频率:30~60...
