MODAPTS-模特法精讲VIP免费

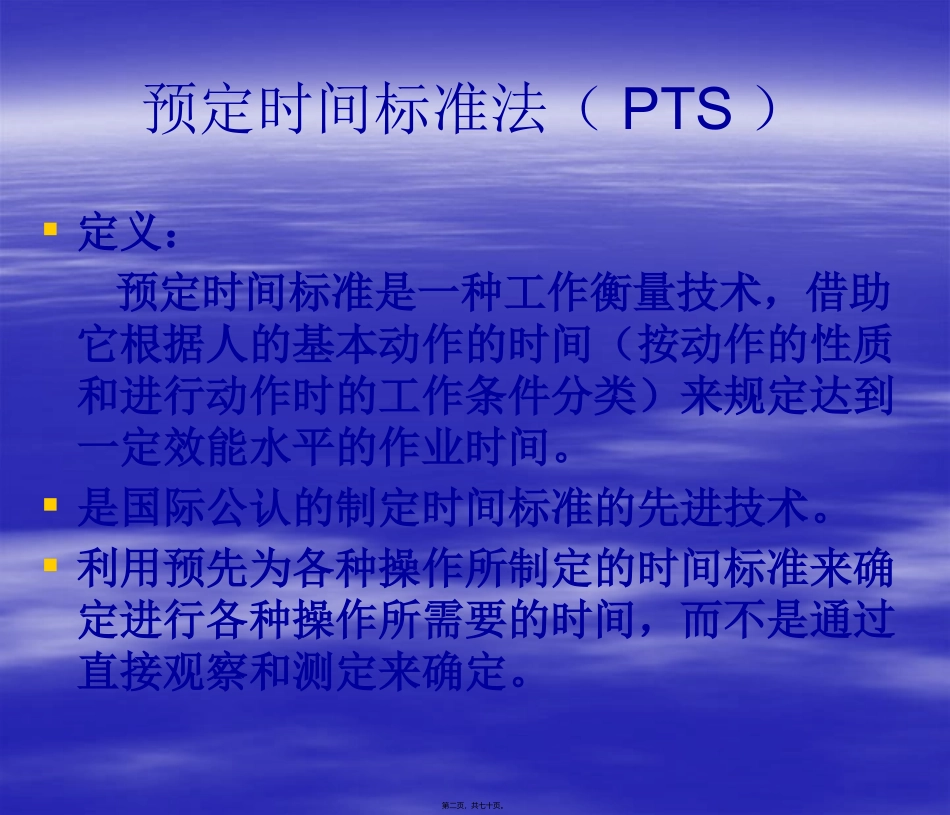

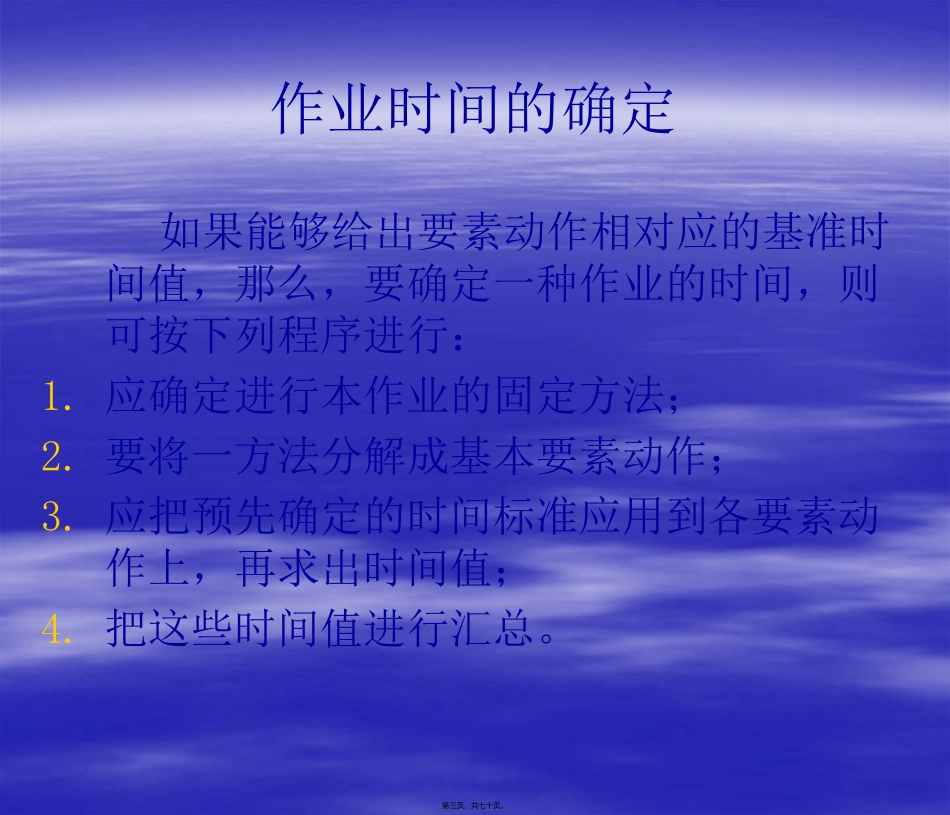

MODAPTS模特法文件编号：213010004A生效日期：2008年7月8日修改日期：第一页，共七十页。预定时间标准法（PTS）定义：预定时间标准是一种工作衡量技术，借助它根据人的基本动作的时间（按动作的性质和进行动作时的工作条件分类）来规定达到一定效能水平的作业时间。是国际公认的制定时间标准的先进技术。利用预先为各种操作所制定的时间标准来确定进行各种操作所需要的时间，而不是通过直接观察和测定来确定。第二页，共七十页。作业时间的确定如果能够给出要素动作相对应的基准时间值，那么，要确定一种作业的时间，则可按下列程序进行：1.应确定进行本作业的固定方法；2.要将一方法分解成基本要素动作；3.应把预先确定的时间标准应用到各要素动作上，再求出时间值；4.把这些时间值进行汇总。第三页，共七十页。基本动作要素动作说明伸手将手移向目的地抓取用手指可靠地控制目的物移动移动目的物定位对正并结合目的物放开让目的物自行运动预定时间标准的基本动作要素第四页，共七十页。PTS的特点在作业测定中，不需要对操作者的速度、努力程度等进行评价，就能预先客观地确定作业地标准时间；可以详细记述操作方法，并得到各项基本动作时间值，从而对操作进行合理的改进；可以不用秒表，在工作前就决定标准时间，并制定操作规程；当作业方法变更时，必须修订作业的标准时间，但所依据的预定动作时间标准不变；用PTS法平整流水线是最佳的方法。第五页，共七十页。模特法MODAPTS1966年AUSTRALIA的G.C.Heyde，把现有的各个动作分析技法的使用经验和人类工学为基础，摸索出分析简单，结果却不亚于详细法的技法，定立了MODAPTS技法。第六页，共七十页。MODAPTS的特点易懂、易学、易记–基本动作只有21种；–动作符号与时间值融为一体；–可以调整MOD值。PTS名称MODAPTSMTMWF基本动作及附加因素21种37种139种不同的时间值数字个数8个31个第七页，共七十页。MODAPTS的特点1)把手指的动弹作为一个单位，其他动作是以手指动作的整数倍来表示。2)把使用的身体部位用21个记号来分类。3)时间单位以MOD表示。*1MOD=0.129秒=0.00215分(经济速度时)4)记号和时间值是一致的。5)使用很容易使用的基本图。6)因为是数字式的记号，也可以用汉字来表示。7)时间分析时只需要分析用纸。8)使用程度高。9)易活用于作业改善活动。10)和最初时间值同样的数字表示。11)动作分析及ST的算出简单。第八页，共七十页。MODAPTS基础–1MOD=.129sec.–1MOD=.00215min.–1MOD=.000036hr.1sec.=7.75MOD1min.=465MOD1hr.=27933MOD1MOD=0.129s正常值。能量消耗最小动作1MOD=0.1s高效值。熟练工人的高水平动作时间值1MOD=0.143s包括疲劳恢复时间的10.7%在内的动作时间1MOD=0.12s快速值，比正常值快7％左右第九页，共七十页。MODAPTS基本体系和记号移动动作反射性动作放的动作移动动作终结动作胳膊的基本动作腿的动作结合动作现场的动作边看边抓的动作M1手指M2手M3下臂M4上臂M5肩膀(M1/2,M1,M2,M3)G0接触后抓G1抓在手里G3难抓的动作P0容易放的动作P2边看放1次P5边看放2次F3踩PedalW5步行L1重量要素E2眼R2改抓D3判断A4压力（按）C4回转B17弯曲起来S30坐起来MODAPTS的时间值是根据身体部位表现出动作时间的差异，它分为移动动作、结束动作、结合动作（其他动作），是以21个动作和8个时间值构成。第十页，共七十页。MODAPTS基本图B17S30A4(独)W5P2(注意)F3P0不需要注意力的动作2-6KgL1G3(注意)需要注意力的动作G1R2C4(独)P5(注意)E2(独)D3(独)NoYes移动动作终结动作其他动作M1M2M3M4M51MOD=0.129Sec=0.00215分1Sec=7.75MOD1min=465MODG02.5cm5cm15cm30cm45cm第十一页，共七十页。补充符号名称符号内容延时BD另一只手动作时，这只手处于停止的状态，不给予时间持住H用手拿着或抓着物体一直不动的状态，主要指扶持与固定的动作，不给时间有效时间UT指人的动作以外，机械或其他工艺要求发生的，非动作产生的固有附加时间，需要准确测时。第十二页，共七十页。MODAPTS动作分析移动动作M1,M2,M3,M4,M5第十三页，共七十页。手指的动作M1–表示用手指的第3个关节前的部分进行的动作,时间值为1MOD，...
