鞋面用纱和组织 教学课件VIP专享VIP免费

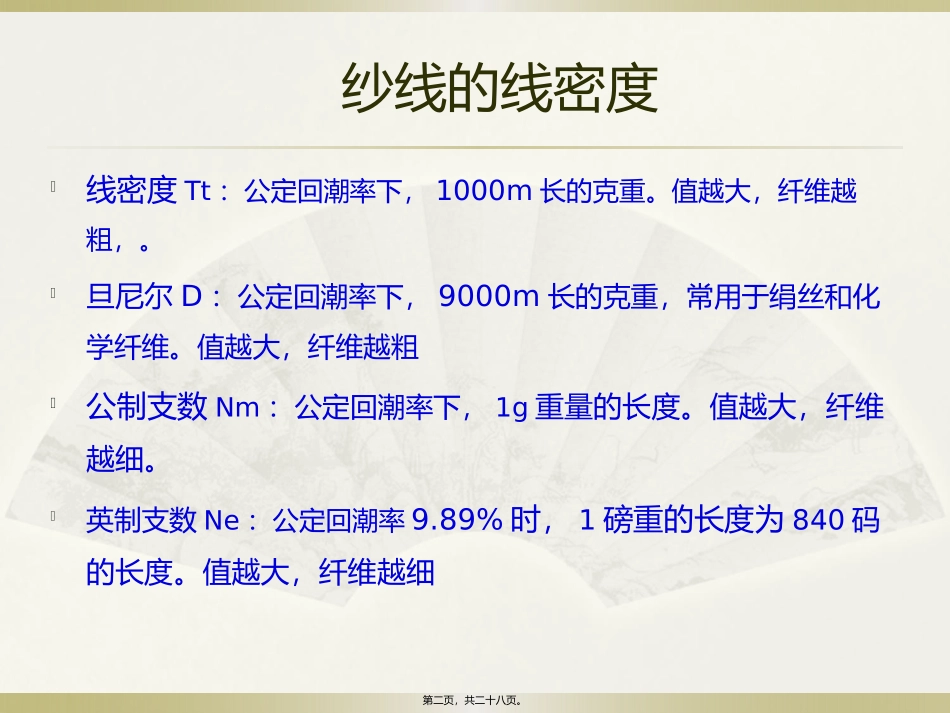

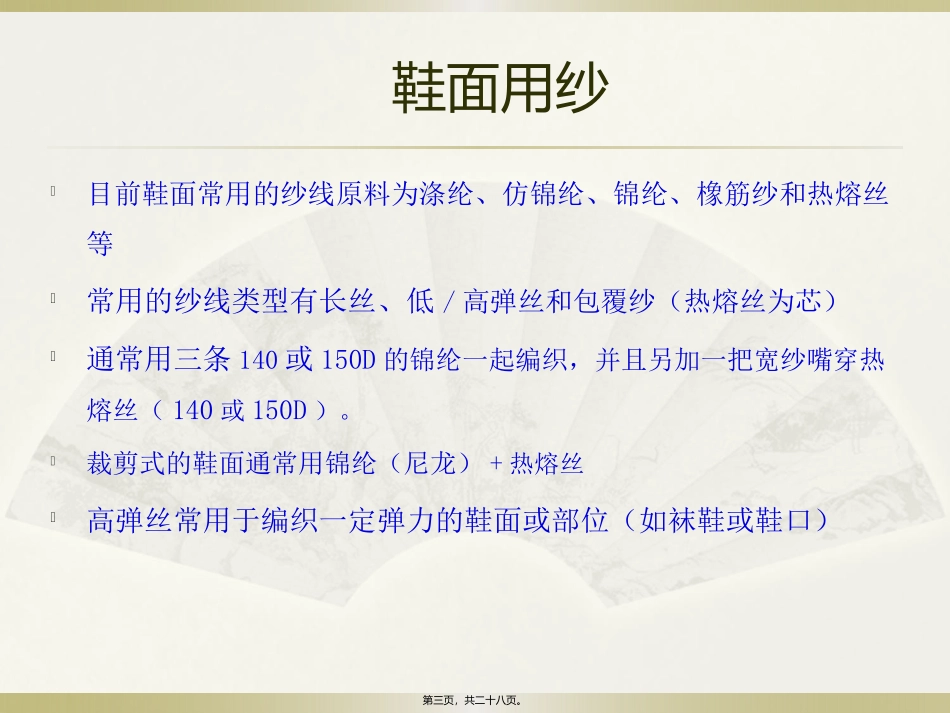

纱线指标第一页，共二十八页。纱线的线密度线密度Tt：公定回潮率下，1000m长的克重。值越大，纤维越粗，。旦尼尔D：公定回潮率下，9000m长的克重，常用于绢丝和化学纤维。值越大，纤维越粗公制支数Nm：公定回潮率下，1g重量的长度。值越大，纤维越细。英制支数Ne：公定回潮率9.89%时，1磅重的长度为840码的长度。值越大，纤维越细第二页，共二十八页。鞋面用纱目前鞋面常用的纱线原料为涤纶、仿锦纶、锦纶、橡筋纱和热熔丝等常用的纱线类型有长丝、低/高弹丝和包覆纱（热熔丝为芯）通常用三条140或150D的锦纶一起编织，并且另加一把宽纱嘴穿热熔丝（140或150D）。裁剪式的鞋面通常用锦纶（尼龙）+热熔丝高弹丝常用于编织一定弹力的鞋面或部位（如袜鞋或鞋口）第三页，共二十八页。鞋面纱线特征涤纶：手感比较粗糙，质地比较硬。通常用涤纶长丝编织鞋面，鞋面弹性教低。仿锦纶：手感比较柔软光滑。通常用低弹或者高弹的锦纶编织鞋面。鞋面具有较好的弹性锦纶：手感很柔软光滑，通常用低弹或者高弹的锦纶编织鞋面。鞋面弹性好。热熔丝：一般熔点越高，价格越高价格对比：锦纶价格>仿锦纶价格>涤纶价格第四页，共二十八页。鞋面纱线熔点熔点：纱线由固体状态转变为液体的温度涤纶熔点：180~500℃仿锦纶/锦纶熔点：180~500℃热熔丝熔点：120~300℃压光机温度设置：大于热熔丝熔点，小于其他化纤熔点第五页，共二十八页。纱线的线密度公定回潮率：材料回潮率材料回潮率棉花8.5%蚕丝11%涤纶0.4%腈纶13%苎麻13%粘胶13%锦纶4.5%丙纶0%羊毛15-16%醋酸7%维尼纶5%氯纶0%第六页，共二十八页。织物密度横密：沿线圈横列方向，10cm内的线圈纵行数纵密：沿线圈纵行方向，10cm内的线圈横列数第七页，共二十八页。织物密度与横机织物横密：由机号和纱线的弹性有关，机型越大，织物横密越大织物纵密：与编织参数度目（弯纱深度）有关。度目越大，纵密越小，线圈越大；度目越小，线圈越小，纵密越大第八页，共二十八页。鞋面常见组织第九页，共二十八页。鞋面常见类型裁剪型：在布片上绘制出鞋面轮廓，后期裁剪成鞋面一次成型：直接在机器上织出完整的鞋面，后期不需要裁剪第十页，共二十八页。鞋面组织概述鞋面制版是指在制版软件上设计鞋面的轮廓和组织；编织时，用不同的色纱做出同款式的不同颜色的鞋面。第十一页，共二十八页。鞋面组织概述1.鞋面花样基本都是双面组织，有的鞋面还加有莱卡；2.鞋面花样大范围的采用局部编织（铲针）实现一定的纹路效果；3.鞋面花样会有大量的挑孔，形成一定的花纹第十二页，共二十八页。双面组织提花组织：织物正面为设计的花型，背面有规律排列用提花色码和功能线214表示背面常见的提花组织为空气层、鹿子等。绘制轮廓和花型设置提花组织第十三页，共二十八页。双面组织圆筒：一根纱线（即一个导纱器）编织完前床再编织后床，常用于鞋头和鞋身部分设置纱嘴绘制圆筒第十四页，共二十八页。双面组织鸟眼四平：一根纱线（即一个导纱器）前后床交替编织，该组织厚度比圆筒要厚，常用于身面挑孔前编织。第十五页，共二十八页。双面组织其他双面组织：一根纱线或多根纱线编织一行，使正面和背面都呈现一定花型，纱线越多，织物越厚。常用于鞋口部分正面反面第十六页，共二十八页。双面组织吊目（集圈）：也称为莱卡，在双面组织中前后吊目，既可以连接前后两面，也可以增加织物的厚度。常用于穿鞋带部分第十七页，共二十八页。双面组织注意：由于组织不同需要的度目段数不同，因此同行上有不同组织时，需通过踢纱设置不同度目段数第十八页，共二十八页。局部编织局部编织也称铲肩局部编织可以使鞋面更有立体感第十九页，共二十八页。挑孔花型挑孔花型直翻单面挑孔双面挑孔第二十页，共二十八页。直翻直翻：直接将前床的线圈翻到后床上，不同的组织将产生不同的效果第二十一页，共二十八页。单面挑孔单面挑孔第二十二页，共二十八页。双面挑孔双面挑孔第二十三页，共二十八页。收针直接收针四平编织后收针第二十四页，共二十八页。收针前床后床分别编织收针编织鸟眼四平后...
