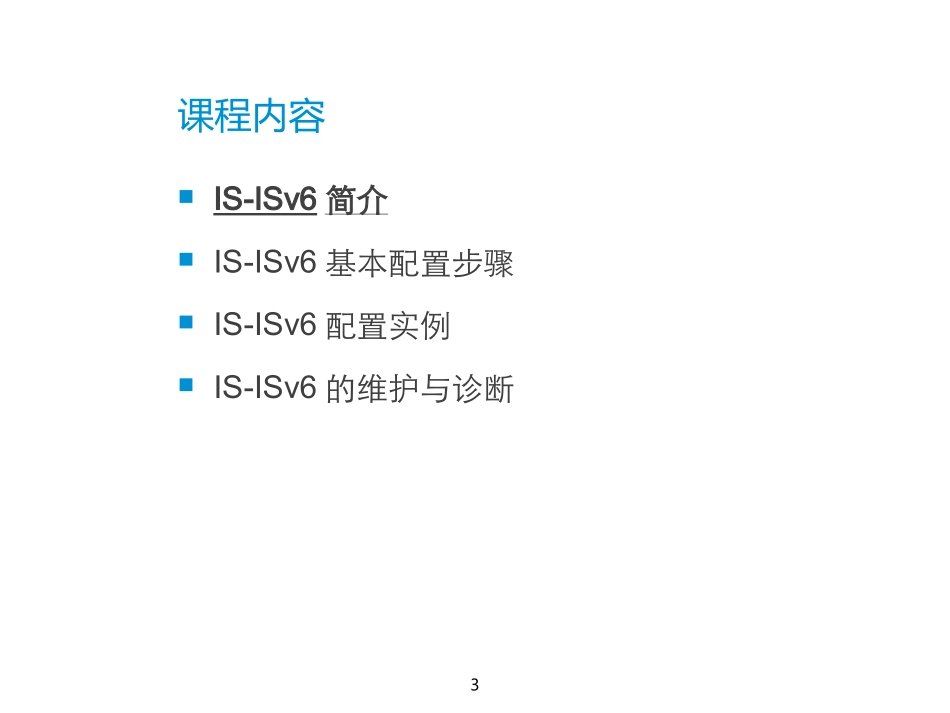

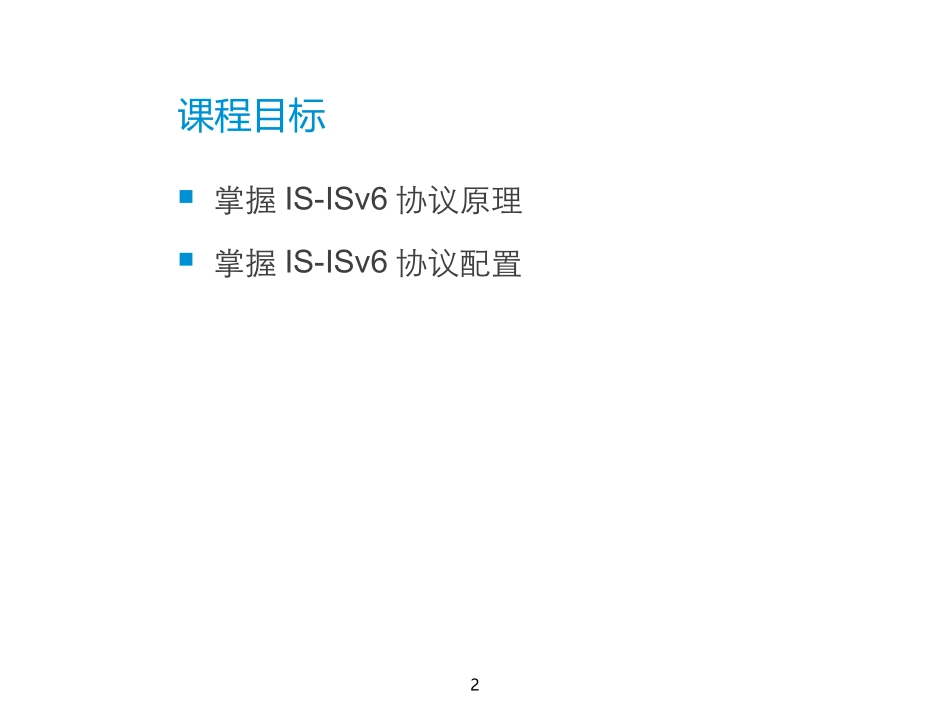

IS-ISv6协议原理及配置课程目标掌握IS-ISv6协议原理掌握IS-ISv6协议配置2课程内容IS-ISv6简介IS-ISv6基本配置步骤IS-ISv6配置实例IS-ISv6的维护与诊断3IS-ISv6简介IS-IS是一种扩展性很强的路由协议，所以才能从支持CLNS的路由协议扩展到支持IPv4，同样由于IS-IS强健的扩展性，使得IS-IS能够支持IPv6。IS-ISv6定义了两个新的TLV：IPv6可达性TLVIPv6接口地址TLV4IPv6可达性TLVIPv6可达性TLV对应于IS-IS中的普通可达性TLV和扩展可达性TLV，格式如图所示：5IPv6接口地址TLVIPv6接口地址TLV对应于IS-IS中的IPv4接口地址TLV，格式如图所示：6单拓扑IS-IS缺省情况下，IS-IS为所有支持的协议运行单个拓扑和每层次单个SPF计算实例。这可能是一项优势，因为路由器运行这个协议时需要更少的资源。从另一方面看，单个拓扑模式带来了一些限制。7多拓扑IS-ISIS-IS后来增强了对独立拓扑和每个协议的SPF计算的支持。在这种情况下，多台路由器能够支持不同的地址簇集。为了增加对IPv6的多拓扑支持，定义了一个新的多拓扑可达性IPv6前缀TLV。在IPv6地址簇之下，能够激活多拓扑操作。在这个操作模式下，接口能够独立于IPv4度量来设置IPv6度量。8IS-ISv6与OSPFv3的比较IS-IS对IPv6的支持只是扩展了两个TLV，对协议没有太大的改动，可以同时交换IPv4和IPv6的路由信息。OSPFv3则是新的协议，还没有经过OSPFv2那样的实际网络运营考验，而且只能用来交换IPv6路由信息。9课程内容IS-ISv6简介IS-ISv6基本配置步骤IS-ISv6配置实例IS-ISv6的维护与诊断10IS-ISv6基本配置步骤1.启动IS-ISv6进程2.配置IS-ISv6的系统ID3.配置IS-ISv6的区域4.配置相应接口的IS-ISv65.配置IS-ISv6全局参数6.配置IPv6地址族7.配置IS-ISv6接口参数其中步骤1、2、3、5、7中的配置和IPv4IS-IS路由协议的相同。步骤4、6中的配置是IS-ISv6特有的。11步骤1：启动IS-ISv6进程IS-ISv6在路由器上缺省是禁用的，启动IS-ISv6进程要在全局配置模式下输入下列命令：ZXR10(config)#routerisis12步骤2：配置IS-ISv6的系统ID配置IS-ISv6进程的系统ID：ZXR10(config-router)#system-id13步骤3：配置IS-ISv6的区域在路由配置模式下，配置IS-ISv6的区域：ZXR10(config-router)#area14步骤4：配置相应接口的IS-ISv6在接口配置模式下，配置IS-ISv6：ZXR10(config-if)#ipv6routerisis15步骤5：配置IS-ISv6协议的全局参数命令功能ZXR10(config-router)#authentication[level-1|level-2]配置IS-ISv6的认证口令ZXR10(config-router)#authentication-type{md5|text}[level-1|level-2]配置IS-ISv6的认证模式ZXR10(config-router)#distance<1-255>配置IS-ISv6路由的管理距离ZXR10(config-router)#ignore-lsp-errors配置IS-ISv6忽略链路状态PDU的校验和错误ZXR10(config-router)#is-type{level-1|level-2-only|level-1-2}配置路由器的路由levelZXR10(config-router)#metric-style{narrow|wide}配置路由器的metric类型16步骤6：配置IPv6地址族命令功能ZXR10(config-router)#address-familyipv6进入IPv6地址族配置模式ZXR10(config-router-af)#summary-prefix配置IPv6路由聚合17步骤7：配置IS-ISv6的接口参数命令功能ZXR10(config-if)#isiscircuit-type{level-1|level-1-2|level-2-only}配置IS-ISv6在接口上的circuit-typeZXR10(config-if)#isiscsnp-interval<1-65535>[level-1|level-2]配置IS-ISv6在接口上发送csnp的时间间隔ZXR10(config-if)#isishello-interval<1-65535>[level-1|level-2]配置IS-ISv6发送hello的时间间隔ZXR10(config-if)#isishello-multipiler<3-1000>[level-1|level-2]配置IS-ISv6在接口上的hellomultiplierZXR10(config-if)#isislsp-interval<1-65535>[level-1|level-2]配置IS-ISv6发送lsp报文的时间间隔ZXR10(config-if)#isismetric[level-1|level-2]配置IS-ISv6在接口上的metricZXR10(config-if)#isisauthentication[level-1|level-2]配置IS-ISv6在接口上的口令ZXR10(config-if)#isisprior...
