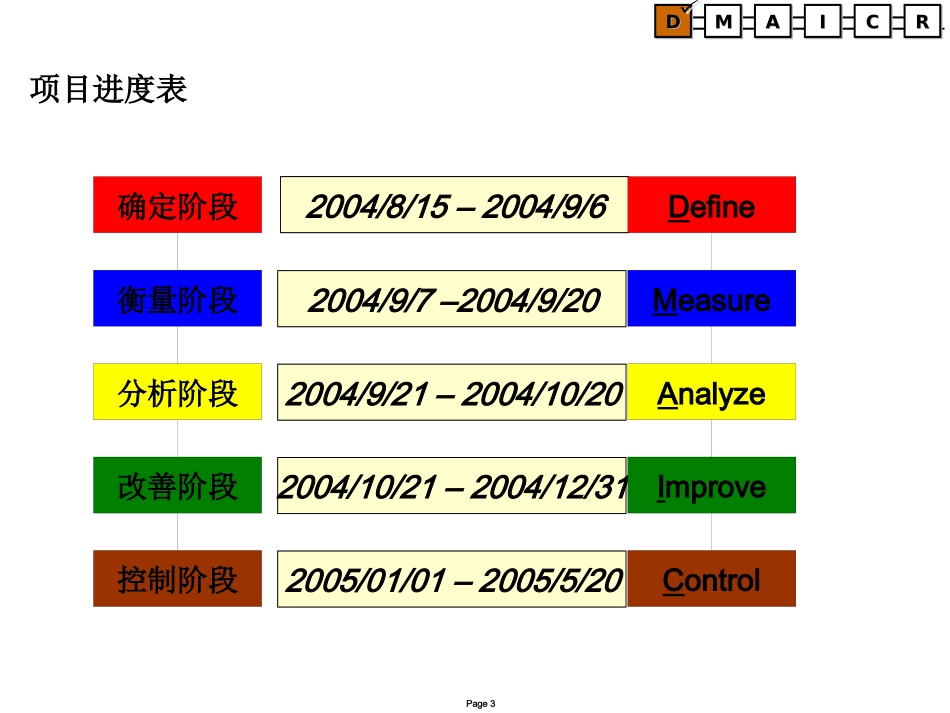

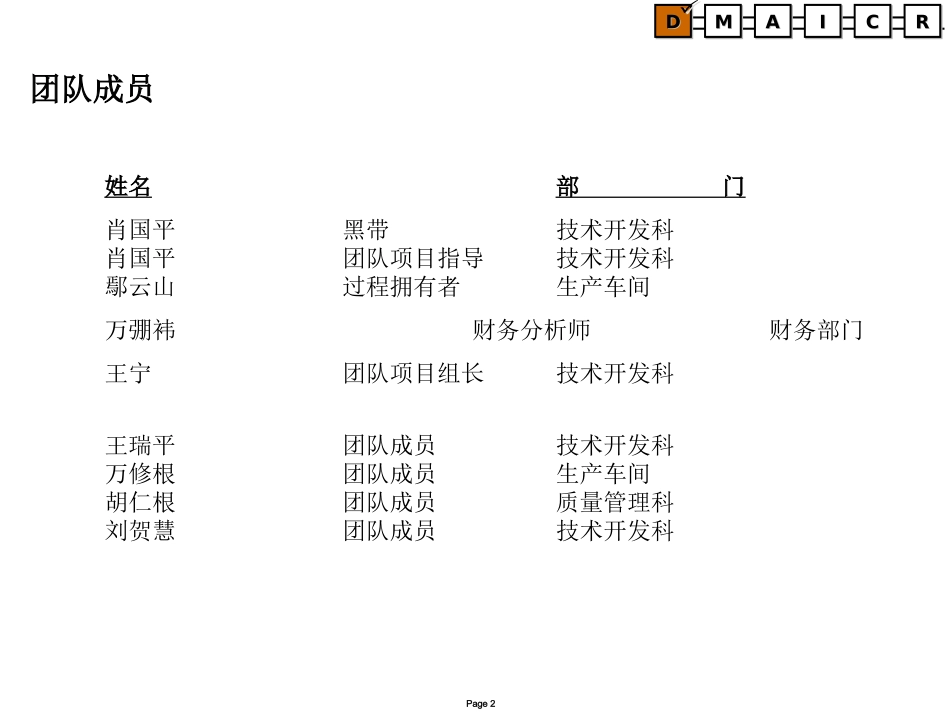

Page1降低M593壳体铸件内废率JMC-GB-451-2005PrintDate:2March2005Page2团队成员DDDDMMMMAAAAIIIICCCCRRRR姓名部门肖国平黑带技术开发科肖国平团队项目指导技术开发科鄢云山过程拥有者生产车间万弸袆财务分析师财务部门王宁团队项目组长技术开发科王瑞平团队成员技术开发科万修根团队成员生产车间胡仁根团队成员质量管理科刘贺慧团队成员技术开发科Page3项目进度表DDDDMMMMAAAAIIIICCCCRRRR2004/8/15–2004/9/62004/9/7–2004/9/202004/9/21–2004/10/202004/10/21–2004/12/312005/01/01–2005/5/20确定阶段衡量阶段分析阶段改善阶段控制阶段DefineMeasureAnalyzeImproveControlPage4项目选择DDDDMMMMAAAAIIIICCCCRRRR质量指标团队选题本部门问题点M593壳体铸件内部废品率≤20％降低M593壳体铸件内废率35.50%20%0%10%20%30%40%开发阶段试生产废品率质量指标Page51、问题描述DDDDMMMMAAAAIIIICCCCRRRRM593壳体2004年的上半年开发阶段试生产废品率高达35.5%，其中粘砂、砂孔等缺陷占废品数量的83%。M593壳体废品率走势图0102030405060701234567891011生产批次废品率（％）Page61、问题描述DDDDMMMMAAAAIIIICCCCRRRR4073675144352843.739.45.54.73.83.043.783.088.593.297.0100.00100200300400500600700800900020406080100DefectCountPercentCum%PercentCountParetoChartfor缺陷类型可将项目的重点放在降低铸件砂渣孔、粘砂废品数量上。Page71、问题描述DDDDMMMMAAAAIIIICCCCRRRR砂渣孔缺陷粘砂Page82、顾客DDDDMMMMAAAAIIIICCCCRRRR财务部门、一车间、质量管理科3、确定CTQVOCVOCKEYKEYISSUEISSUECTQCTQ质管科抱怨质管科抱怨M593M593壳体铸件检验出的砂渣孔、壳体铸件检验出的砂渣孔、粘砂废品数量过多粘砂废品数量过多砂渣孔、砂渣孔、粘砂废品粘砂废品铸件铸件提供无砂渣提供无砂渣孔、粘砂的孔、粘砂的铸件铸件财务部门核算财务部门核算M593M593壳体废品损失过高壳体废品损失过高生产车间反映废品过多加重生产量及影响铸件生产车间反映废品过多加重生产量及影响铸件清理速度清理速度Page94、CTQ的可操作性定义DDDDMMMMAAAAIIIICCCCRRRR合格铸件允许条件：砂渣孔：孔眼直径不大于φ3.0mm，深度不大于1.5mm，其距离不得小于30mm，内外表面缺陷不得重合，在50mm范围内数量不多于3个，总数不多于10个；面积不大于20×25mm2，深度不大于1.5mm，该缺陷在铸件上不得多于3处。粘砂：铸件加工范围不允许有粘砂；铸件表面粗糙度要求140S以下。5、项目范围及目标项目范围：本项目关注M593壳体的制芯、浇注、清理、检验这段流程。项目目标：将M593壳体铸件内废率由35.5％下降到20％。Page106、工艺流程图DDDDMMMMAAAAIIIICCCCRRRR型砂混制YES打磨抛丸清理浇冒口浇注造型随流孕育调整符合/不符合NO判废品NONOYES检验随流孕育剂检测流量性能检测符合/不符合返工调整运送给造型机合格/不合格成品入库装入型砂原材料Page11DDDDMMMMAAAAIIIICCCCRRRR1、过程流程图型砂混制造型下芯合箱浇注/随流孕育铁水熔化出水扒渣随流孕育量校核铁水渣量扒渣充分覆盖剂量孕育量/时间孕育剂粒度/成分型砂配比旧砂含泥量有效煤粉含量有效澎润土含量表面硬度型腔完整型腔尖角砂浇口杯对正Y1:型砂性能Y6:铁水含渣量Y7:随流孕育量Y2:型腔散砂过滤块放置下芯定位下芯夹具清洁吹浇口杯合箱定位合箱平稳Y3:坭芯擦砂Y4:合箱擦砂浇注速度浇注温度浇注系统开始孕育时间Y5:充型平稳/挡渣外观检验合格件废品NGOKPage12DDDDMMMMAAAAIIIICCCCRRRR2、鱼骨图模具尺寸工艺设计随流孕育量浇注时间浇注温度模具清洁型砂硬度湿压强度铁水化学成分型砂性能型砂水份铁水含渣量型砂电炉工艺浇注造型砂渣孔粘砂废品浇注系统设计气压操作工紧实率湿压强度与热湿拉型砂配方陶土加入量煤粉加入量型腔散砂Page13DDDDMMMMAAAAIIIICCCCRRRR3、因果矩阵图99331234ProcessInputs砂渣孔粘砂损伤漏箱Total1模具清洁3311602浇注温度3313663铁水含渣量3111424随流孕育量3111425型砂性能39391446型腔散砂9111967浇注系统99992168浇注时间1111249原铁水化学成分1111241001100Total31526157810000RatingofImportancetoCustomerPage14DDDDMMMMAAAAIIIICCCC...
