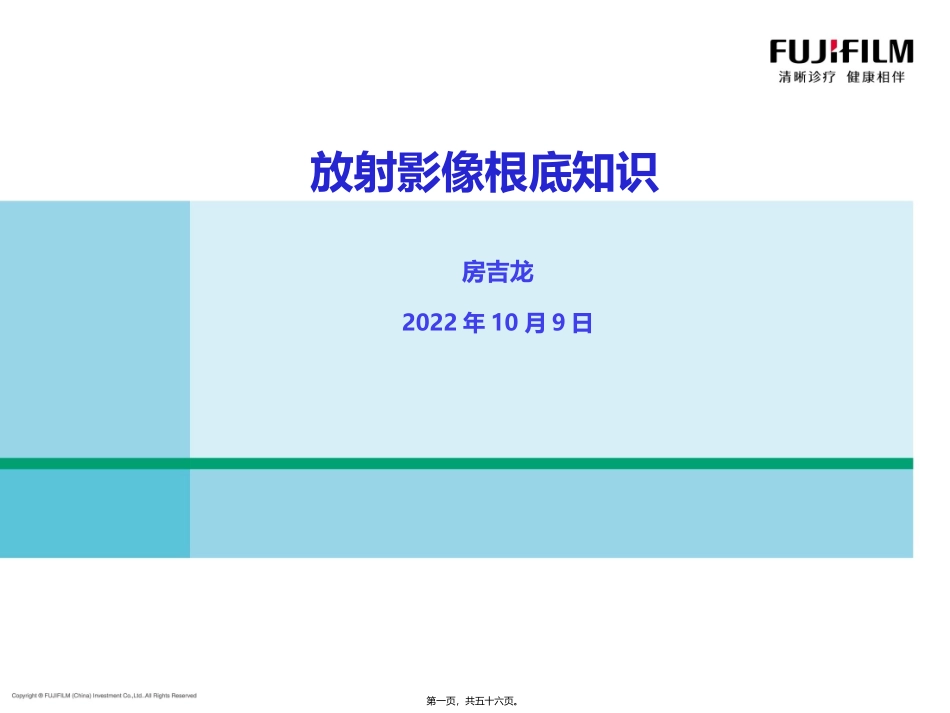

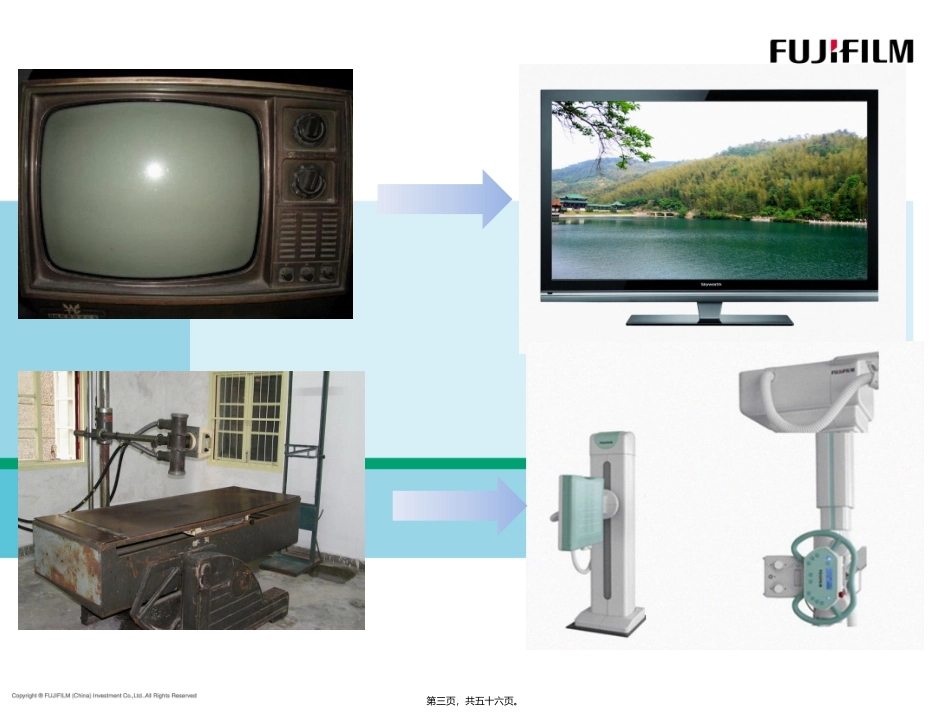

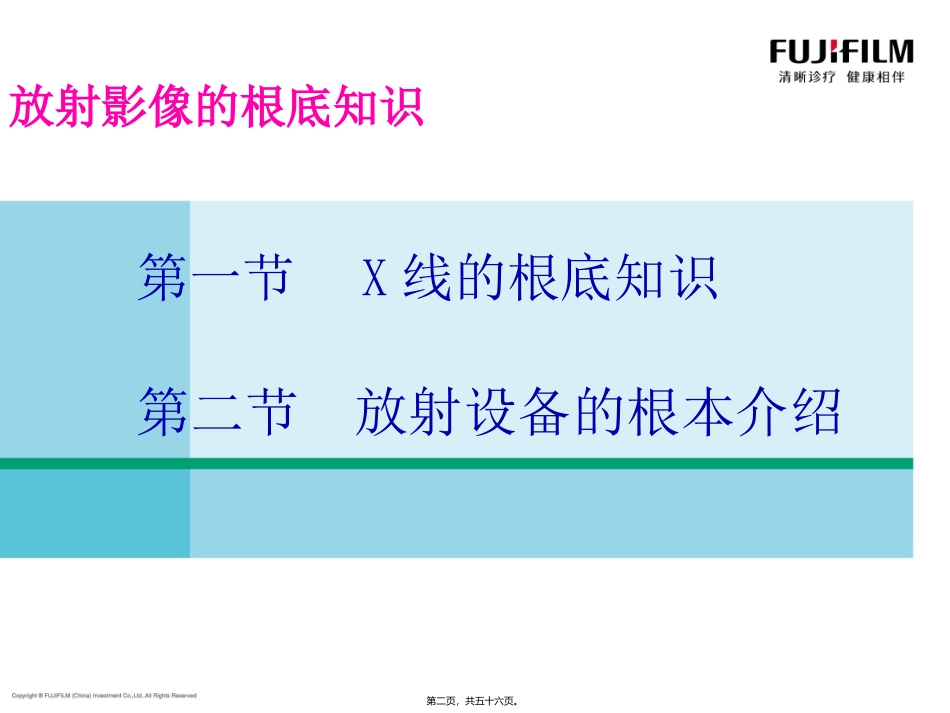

放射影像根底知识房吉龙2022年10月9日第一页，共五十六页。放射影像的根底知识第一节X线的根底知识第二节放射设备的根本介绍第二页，共五十六页。第三页，共五十六页。X线的根底知识一、什么是X线二、X线的产生三、X线的特性四、X线成像特点五、X线机简介六、放射防护知识第四页，共五十六页。一、什么是X线德国物理学家伦琴(WithelmConradRoentgen，1845~1923)伦琴夫人的手骨照片第五页，共五十六页。骨折、脱位一、什么是X线第六页，共五十六页。右中叶大叶性肺炎一、什么是X线第七页，共五十六页。食道、胃造影及钡灌肠一、什么是X线第八页，共五十六页。X线的实质:X线是一种电磁波，具有一定的波长和频率，具有波粒二重性：微粒性〔具有能量和动能量〕和波动性〔横波，具有频率和波长〕,X线成像利用了它与物质相互作用时发生能量转换，突出了微粒性。波长：0.0006--50nm(介于紫外线和γ射线之间)。X线诊断常用波长0.008--0.031纳米，即十万亿分之8~31米。一、什么是X线第九页，共五十六页。一、什么是X线第十页，共五十六页。X线的根底知识一、什么是X线二、X线的产生三、X线的特性四、X线成像特点五、X线机简介六、放射防护知识第十一页，共五十六页。电子高速碰撞原子的结果二、X线的产生第十二页，共五十六页。靶高压电源低压电源靶阴极发热产生电子电子猝然停止和外层电子跃迁，部分能量以连续和特征X射线的形式放出。电子加速，撞击和电离中的核外子。X射线X线产生原理图二、X线的产生第十三页，共五十六页。能量转换诊断用X线的产生效率只有0.4％～1.3％。二、X线的产生热容量？第十四页，共五十六页。X线产生的三个条件:①要有一个电子源，能根据需要，随时提供足够数量的电子。②高速电子流，两个方面，其一是高压电场，使电子获得动能；其二是有高真空环境，使电子在运动中不受气体分子的阻挡和电离放电而降低能量，同时也能保护灯丝不致因氧化而被烧毁。③要有一个能经受高速电子撞击而产生Ｘ线的靶。二、X线的产生第十五页，共五十六页。•X线的质–X线穿透物体的能力，即光子能量的大小称为X线的质，又称硬度，光子的能量越大穿透能力越强，越不容易被物体吸收–X线的质是通过管电压(kV千伏值)的大小来反映的，管电压越高，质越硬•X线的量–垂直于X线束的单位面积上，单位时间内通过的光子数称为X线的量，在X线诊断中，X线的量是由毫安秒(mAs)来表示二、X线的产生第十六页，共五十六页。电压增大电势差增大数十千伏数百千伏二、X线的产生第十七页，共五十六页。电流增加时间增加二、X线的产生第十八页，共五十六页。•X线的强度–单位时间内垂直于X线束的单位面积上通过的光子数和能量的总和叫做X线的强度。主要由KV、mA和时间决定•影响X线强度的主要因素–管电压(KV)：X线强度与kV的平方成正比。–毫安秒(mAs)：X线强度与mAs成正比。–靶物质：靶的原子序数越高，产生X线的效率越高，X线的强度就越大。–距离：X线的强度与距离的平方成反比二、X线的产生第十九页，共五十六页。X线的根底知识一、什么是X线二、X线的产生三、X线的特性四、X线成像特点五、X线机简介六、放射防护知识第二十页，共五十六页。X线特性物理特性化学特性生物效应穿透作用荧光作用电离作用热作用干预、折射、反射、衍射作用……感光摄影作用着色作用随机效应非随机效应X线的能量很大，波长很短，穿透力很强某些物质受到X线照射时会产生荧光具有足够能量的X线光子照射物质时，使核外电子脱离原子轨道X线照射到胶片上的时候，溴化银药膜起化学变化，出现银粒沉淀某些物质如铅玻璃、水晶等，经X线长期照射后其结晶体脱水而改变颜色致癌效应和遗传效应累积损伤三、X线的特性第二十一页，共五十六页。•穿透性：•X线成像的根底，放射设备均利用了这一特性。三、X线的特性第二十二页，共五十六页。•荧光作用•临床透视、数字成像的应用根底三、X线的特性第二十三页，共五十六页。感光作用：X线摄影的根底三、X线的特性第二十四页，共五十六页。•电离作用和生物效应•X线进入人体，也产生电离作用，使人体产生生物学方面的改变，即生物效应；生物细胞经一定剂量X线的照射会受到抑制、损伤、...
