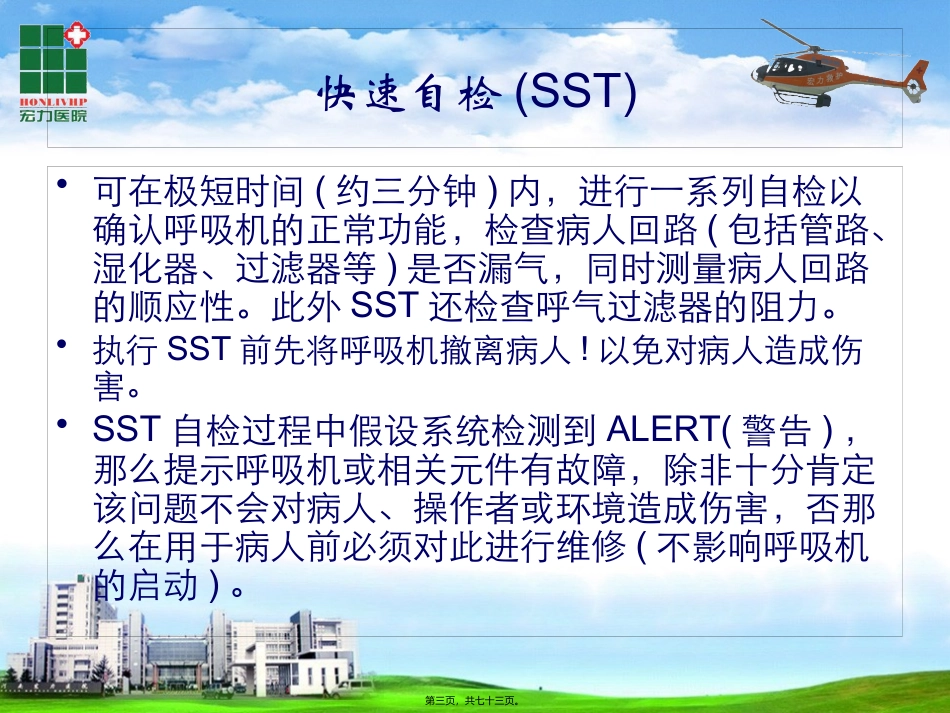

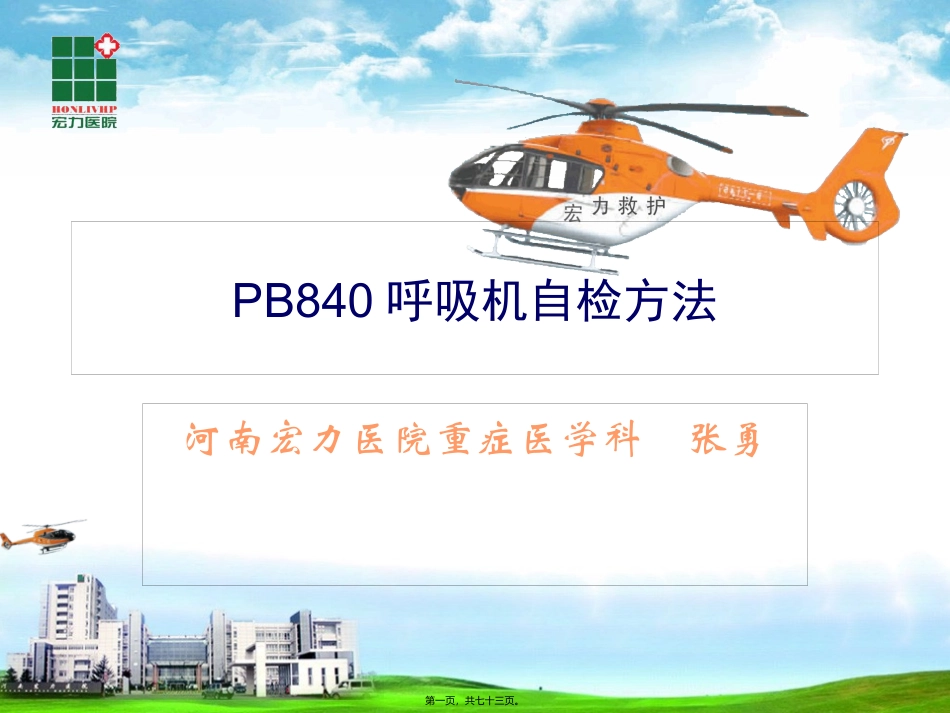

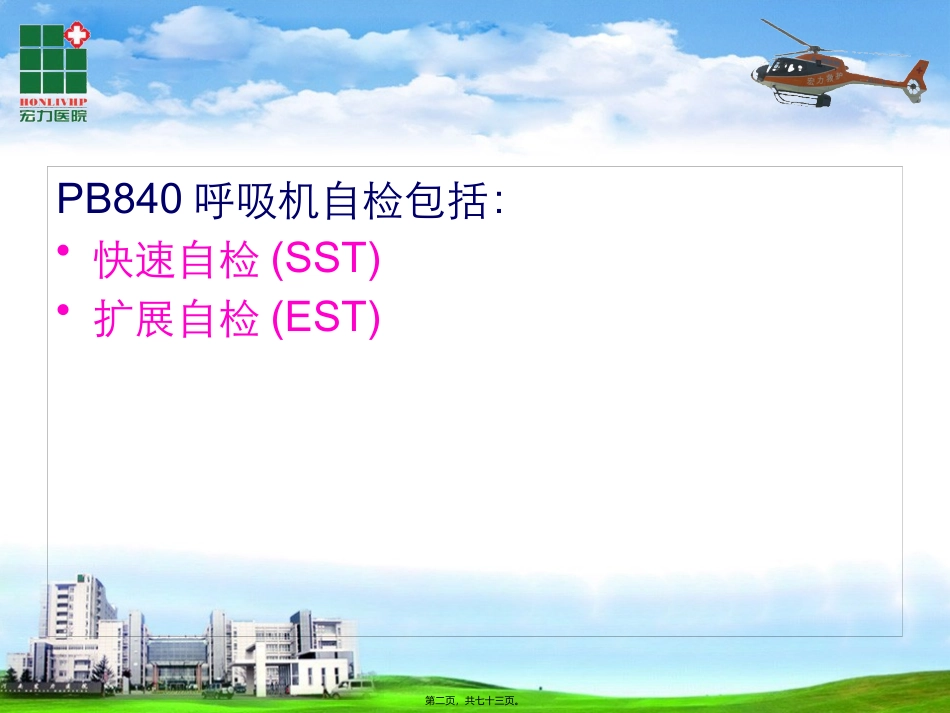

PB840呼吸机自检方法河南宏力医院重症医学科张勇第一页，共七十三页。PB840呼吸机自检包括：•快速自检(SST)•扩展自检(EST)第二页，共七十三页。快速自检(SST)•可在极短时间(约三分钟)内，进行一系列自检以确认呼吸机的正常功能，检查病人回路(包括管路、湿化器、过滤器等)是否漏气，同时测量病人回路的顺应性。此外SST还检查呼气过滤器的阻力。•执行SST前先将呼吸机撤离病人!以免对病人造成伤害。•SST自检过程中假设系统检测到ALERT(警告)，那么提示呼吸机或相关元件有故障，除非十分肯定该问题不会对病人、操作者或环境造成伤害，否那么在用于病人前必须对此进行维修(不影响呼吸机的启动)。第三页，共七十三页。•建议在以下情形时执行SST：•呼吸机每使用15天；•更换病人时；•改变病人回路时，如改变湿化器类型、增加或撤去管道中集水杯、改用另一类型的病人回路等。第四页，共七十三页。快速自检(SST)前管路的连接方法：吸气端与呼气端各接一根管道直接与Y形管相连。第五页，共七十三页。•开机后，选择按“SST〞，5秒钟内按呼吸机左侧的“TEST〞键，即可启动SST。第六页，共七十三页。调整设置(选择后按ACCEPT确认)：1.PatientCircuitType：病人回路类型(成人、儿童、新生儿)。2.HumidificationType：湿化类型(此图选Heatedexptube即呼气管道带加热)3.HumidifierVolume：湿化器容量(此图选480ml，湿化器内要装满水)第七页，共七十三页。连接回路和吸气过滤器，不用湿化器，确认按ACCEPT键。快速自检流量传感器测试第八页，共七十三页。用手掌堵塞Y形管(注意保持堵塞，直到屏幕提示松开)快速自检流量传感器测试第九页，共七十三页。测试中……快速自检流量传感器测试第十页，共七十三页。如果湿化器可用，那么连接湿化器，按ACCEPT键。快速自检流量传感器测试第十一页，共七十三页。。回路泄漏测试屏幕显示第1、2步测试通过回路压力测试当出现ALERT(警告)状态时，如果强行跳过，不影响呼吸机的运行，但是会导致顺应性补偿错误、潮气量输送不准、病人呼吸误触发等问题。若漏气量过大系统将显示FAILURE(失败)，测试失败，呼吸机将不能运行。第十二页，共七十三页。断开“从病人端〞(即呼气端)的连接，再按ACCEPT键。呼出过滤器测试第十三页，共七十三页。重新将管道连接到“从病人端〞(即呼气端)，再按ACCEPT键。呼出过滤器测试出现ALERT(警告)状态时如强行跳过，会导致病人气道压力测量不准。第十四页，共七十三页。不阻塞Y形管，此时应松开阻塞Y形管的手掌，然后按ACCEPT确认。回路阻力测试出现ALERT(警告)状态时如强行跳过，会导致病人气道压力测量不准。第十五页，共七十三页。再次阻塞Y形管，然后按ACCEPT确认。顺应性校准出现ALERT(警告)状态时如强行跳过，会导致顺应性补偿或潮气量输送不准。第十六页，共七十三页。湿化器内是否有水？此时有水按ACCEPT，如果没有按CLEAR键即可。顺应性校准第十七页，共七十三页。不阻塞Y形管，然后按ACCEPT确认。屏幕提示“警告〞，此时按确认键，不影响呼吸机的使用。顺应性校准第十八页，共七十三页。按NEXT顺应性校准第十九页，共七十三页。屏幕提示SST完成，如果允许呼吸机提示的“警告ALERT〞按OVERRIDE(跳过)完成SST。第二十页，共七十三页。开机后显示SST的时间及结果第二十一页，共七十三页。全面自检(EST)•EST在操作者参与下对各个子系统的功能完整性进行检查，需使用标准测试回路。EST全面检查气路(包括空压机)、储存器、平安系统、面板显示和控制器、数字和模拟电路、电源、模拟输出电路、传感器以及其它一些选购件。主要供专业维修人员进行周期性维护工作时使用。当呼吸机出现不工作状态，同时平安阀开放指示灯亮时必须进行EST才能恢复正常工作。第二十二页，共七十三页。全面自检(EST)前管路的连接方法：将EST专用金标准管道将吸气端(topatient)与呼气端(frompatient)直接相连。第二十三页，共七十三页。开机后不工作指示灯及平安阀开放红灯亮时立即按呼吸机左侧的“TEST〞键，即可显示效劳模式(SERVICEMODE)-EST界面按EST键，启动EST第二十四页，共七十三页。•选择“ALLTESTS〞(所有测试)，按“ACCEPT〞确认第二...
