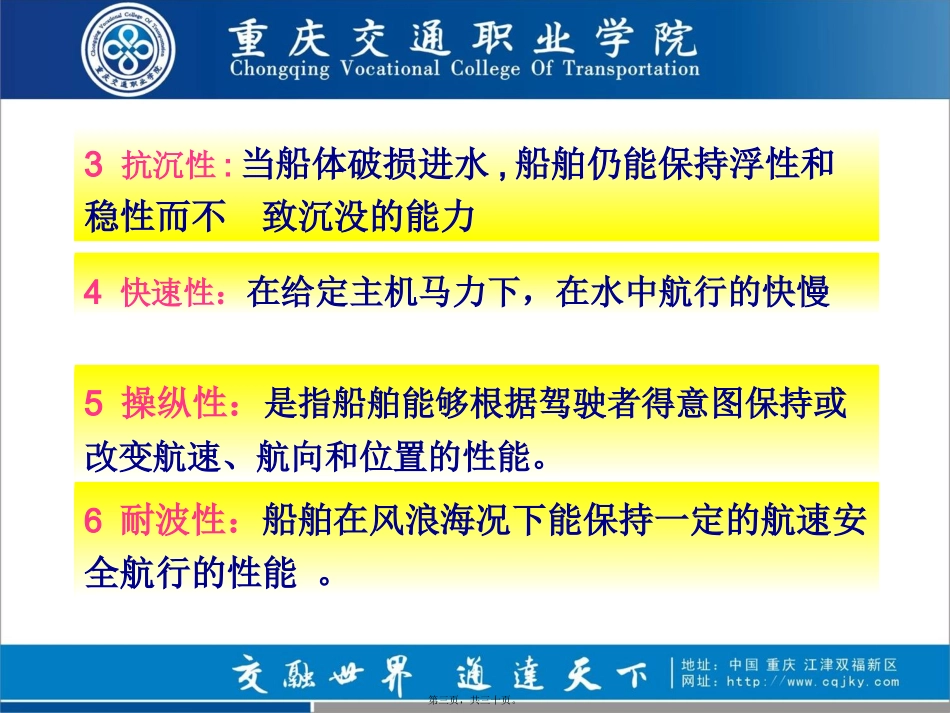

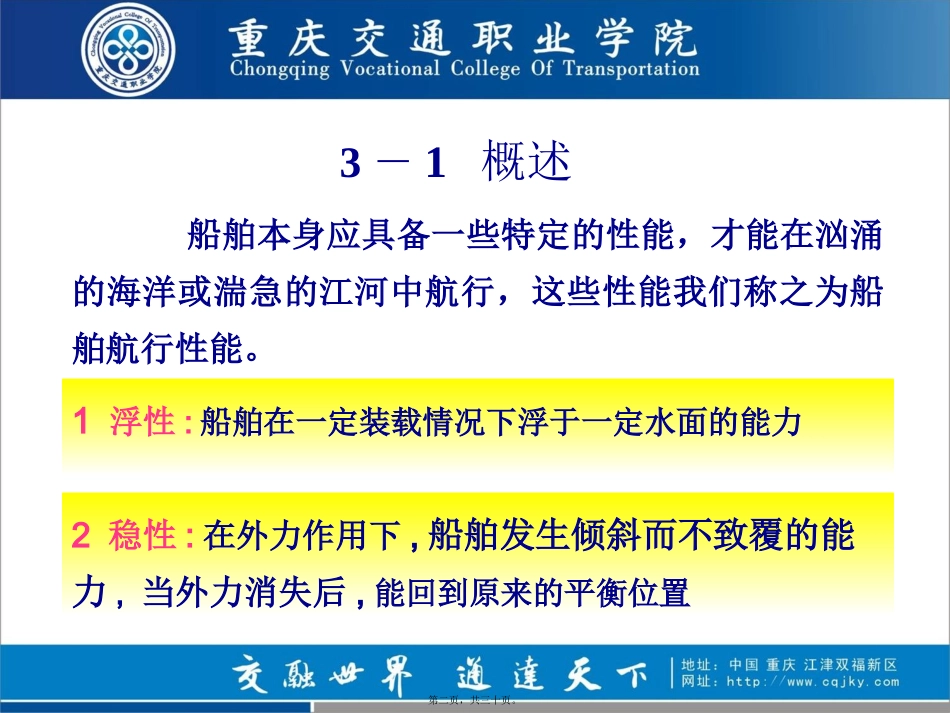

船舶概论主讲：邬志红2012.9第一页，共三十页。3－1概述1浮性:船舶在一定装载情况下浮于一定水面的能力船舶本身应具备一些特定的性能，才能在汹涌的海洋或湍急的江河中航行，这些性能我们称之为船舶航行性能。2稳性:在外力作用下,船舶发生倾斜而不致覆的能力,当外力消失后,能回到原来的平衡位置第二页，共三十页。3抗沉性:当船体破损进水,船舶仍能保持浮性和稳性而不致沉没的能力4快速性：在给定主机马力下，在水中航行的快慢6耐波性：船舶在风浪海况下能保持一定的航速安全航行的性能。5操纵性：是指船舶能够根据驾驶者得意图保持或改变航速、航向和位置的性能。第三页，共三十页。船舶的主要尺度比1、长宽比L/B：该比值对船的快速性影响较大，比值越大，船越瘦长，航行阻力越小，快速性越好。2、船宽吃水比B/T：主要影响船的稳性，比值越大，稳性越好。3、型深吃水比D/T：主要影响船的抗沉性，比值越大，干舷越大，抗沉性越有保证。第四页，共三十页。4、长深比L/D：主要影响船体的结构强度，比值越大，说明船型越扁平，当比值超过某个限度，则对船舶坚固性不利。5、船长吃水比L/T：主要影响船舶的操纵性，比值越小，回转性越好，转动越是灵敏。第五页，共三十页。一、容积吨位1、总吨位总吨位是从舱容角度来表示船舶的大小。其计算方法是按1969年“国际船舶吨位丈量公约”或1992年我国《海船法定检验技术规则》有关规定，根据船舶围蔽处所总容积V计算得到的登记吨位：VkGT13－2船舶吨位和水尺图第六页，共三十页。总吨位的主要作用是用来表示运输船的大小和营运能力，用以统计世界或一个国家、地区、单位的船舶拥有量，计算造船费用、船舶保险费用，作为海事赔偿费计算的标准。2、净吨位是指从总吨位减去不能运送客货的吨位，是作为实际营运使用的吨位。净吨位的主要作用：计算税收的基准、计算停泊、拖带费用以及过运河的费用。第七页，共三十页。二、重量吨位1、排水量当船舶自由漂浮于静水中保持平衡时，根据阿基米德原理，船体将受到水向上的浮力作用。浮力的大小等于船体水下部分体积V(m3)与水的密度ρ（t/m3）的乘积——称为排水量。D=ρV第八页，共三十页。对于运输船而言，浮力的大小应能托起空船，货物、人员、油水、材料等的总重量。即浮力=船舶总重量所以排水量既等于排开水的重量，又等于船舶的总重量，它是从重量角度来表示船舶的大小的参数，也是确定船舶尺度的重要参数。2、载重量指船舶所能装载的最大重量，包括载货、淡水、燃料、润滑油，备品等。表示：DW（单位吨）第九页，共三十页。LW——空船重量D——满载排水量D同样时，LW小，DW大——船的经济性好反之，LW大DW小——船的经济性差LWDWD3、水尺图表示吃水的标记，刻画在首和尾左右两侧的船壳上。第十页，共三十页。船舶在各种载重情况下，保持一定浮态的性能为船舶浮性。3－3浮性浮性平衡条件：1、重力与浮力大小相等方向相反;2、重心G和浮心B必须在同一垂线上;D第十一页，共三十页。船舶重力的大小为W·g。船舶浮力的大小为D·g。浮力的作用点称为浮心，它是水线下船体体积的几何中心，用符号“B”表示。根据阿基米德原理：D=ρV（t）式中：D-----排水量，t；V-----排水体积，m3；ρ------舷外水的密度；标准淡水ρ=1.000t/m3，标准海水ρ=1.025t/m3。D第十二页，共三十页。船舶浮于静水的平衡状态称为船舶浮态。有以下4种：1)正浮：船舶既无横倾又无纵倾的漂浮状态称为正浮。此时，船舶吃水全部相等，所以船舶正浮只需用吃水T来表示即可。2)横倾：船舶只有横向倾斜而无纵向倾斜的漂浮状态称为横倾。船舶横倾一般用吃水T和横倾角θ两个参数表示其浮态。1、船舶浮态第十三页，共三十页。3)纵倾：船舶只有向船尾方向或向船首方向倾斜而无横向倾斜的漂浮状态称为纵倾。船舶纵倾时，产生一个首尾吃水差t以及一个纵倾角φ。4)横倾加纵倾(任意倾斜状态)横倾加纵倾是船舶既有横倾又有纵倾的一种漂浮状态。通常用横倾角θ、纵倾角φ或吃水差t表示。综上所述，船舶的重量、重心位置、浮力和浮心位置四者之间的相互关系决定了船舶的漂浮状态。第十四页，共三十页。2．船舶的浮态变化装卸货物对船舶浮态的...
