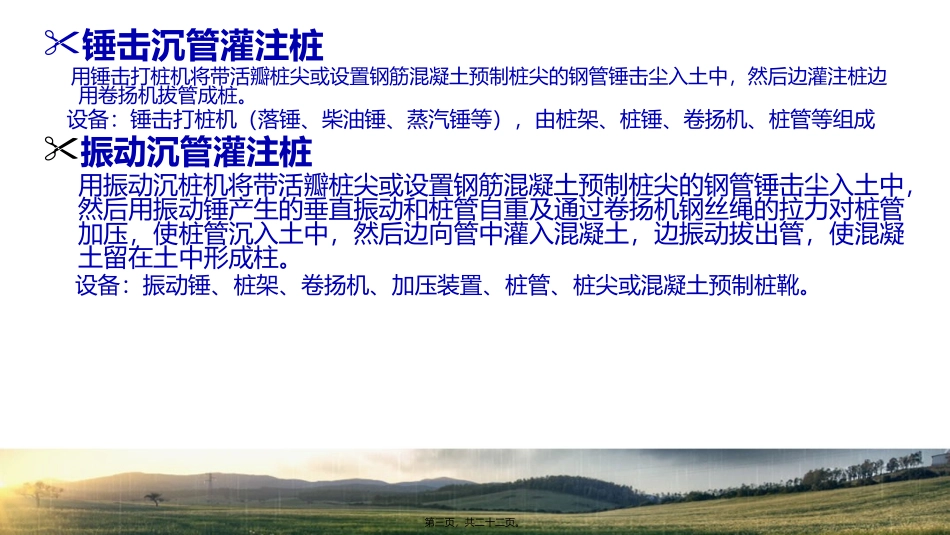

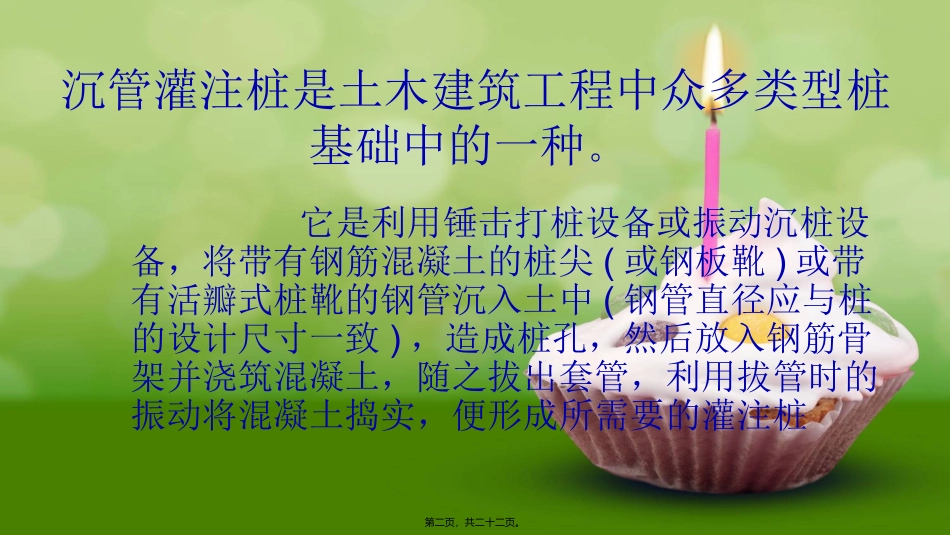

沉管灌注桩第一页,共二十二页。沉管灌注桩是土木建筑工程中众多类型桩基础中的一种。它是利用锤击打桩设备或振动沉桩设备,将带有钢筋混凝土的桩尖(或钢板靴)或带有活瓣式桩靴的钢管沉入土中(钢管直径应与桩的设计尺寸一致),造成桩孔,然后放入钢筋骨架并浇筑混凝土,随之拔出套管,利用拔管时的振动将混凝土捣实,便形成所需要的灌注桩第二页,共二十二页。锤击沉管灌注桩用锤击打桩机将带活瓣桩尖或设置钢筋混凝土预制桩尖的钢管锤击尘入土中,然后边灌注桩边用卷扬机拔管成桩。设备:锤击打桩机(落锤、柴油锤、蒸汽锤等),由桩架、桩锤、卷扬机、桩管等组成振动沉管灌注桩用振动沉桩机将带活瓣桩尖或设置钢筋混凝土预制桩尖的钢管锤击尘入土中,然后用振动锤产生的垂直振动和桩管自重及通过卷扬机钢丝绳的拉力对桩管加压,使桩管沉入土中,然后边向管中灌入混凝土,边振动拔出管,使混凝土留在土中形成柱。设备:振动锤、桩架、卷扬机、加压装置、桩管、桩尖或混凝土预制桩靴。第三页,共二十二页。施工工艺流程•场地清理→测量放线定桩位→桩机就位→钻孔取土成孔→清除孔底沉渣→成孔质量检查验收→吊放钢筋笼→浇筑孔内混凝土。第四页,共二十二页。施工工艺(1)施工准备•工程地质,水文地质,勘察报告。•桩基础施工图纸及图纸会审纪要。•施工现场和临近区域内的地下管线,危房等资料调查。•确定桩机进出路线和打桩顺序,制定施工组织设计或施工方案。•各分项工程的技术交底书已编制。第五页,共二十二页。(2)施工现场准备•施工区现场地上,地下,一切障碍都处理完毕,三通一平,临时设施已完成,排水畅通。•根据桩基础施工图纸和建筑物的轴线控制桩,放出基准线和桩点。•布设测量水平标高的木桩,并经过验收签字。•分段制作好钢筋笼,以5~8米为宜。•进行打试桩,不少于2根。第六页,共二十二页。(3)材料机具准备•水泥:425#及其以上的硅酸盐水泥、普硅、矿渣、火山水泥。水泥进场时应有出厂合格证明书。施工单位应根据进场水泥品种、批号进行抽样检验,合格后才能使用。水泥如存放时间超过三个月,应重新检验确认符合要求后才能使用。•中粗砂:采用级配良好、质地坚硬、颗粒洁净的河砂或海砂,其含泥量不大于3%。•石子:采用坚硬的碎石或卵石,最大粒径不宜大于40mm,且不宜大于钢筋最小净距的1/3,其针片状颗粒不超过25%,含泥量不大于2%。•钢筋:钢筋进场时应有出厂质量合格证明书,应检查其品种规格是否符合要求及有无损伤、锈蚀、油污,并应按规定抽样,进行抗压、抗弯、焊接试验,经试验合格后方能使用(进口钢筋要进行化学成份检验和焊接试验,符合有关规定后方可用于工程)。钢筋笼的直径除应符合设计要求外,还应比套管内径小60-80mm。•桩尖:一般采用钢筋砼桩尖,也可用钢桩尖。钢筋砼的桩尖强度等级不低于C30。其配筋构造和数量必须符合设计或施工规范的要求。第七页,共二十二页。•序号机具名称型号、规格单位数量性能备注•1打桩机DZ—20Y—14台1•2搅拌机JS500台1•3机动翻斗车F10A台2•4砂石布料机HPW1200A台1•5装载机ZL50B台1•6钢筋切断机CQ40F台1•7电焊机BX1—300A台2•8钢筋调直机GT4—14台1•9经纬仪JS—2台1•10水准仪DS3—A台1•11钢尺50M把1•12吊锤50M—1.5KG只1•13试模标准组12第八页,共二十二页。操作工艺锤击沉管灌注桩1.锤击沉管灌注桩的施工方法一般为“单打法”,但根据设计要求或土质情况等也可采用“复打法“。2.锤击沉管灌注桩宜按流水顺序,依次向后退打。对群桩基础及中心距小于3.5倍桩径的桩,应采用不影响邻桩质量的技术措施。3.桩机就位时,桩管在垂直状态下应对准并垂直套入已定位预埋的桩尖,桩架底座应呈水平状态及稳固定位,桩架垂直度允许偏差不大于0.5%。4.桩尖埋设后应重新复核桩位轴线。桩尖顶面应清扫干净,桩管与桩尖肩部的接触处应加垫草绳或麻袋。5.注意检查及保证桩管垂直度无偏斜后采正式施打。施打开始时应低锤慢击,施打过程若发现桩管有偏斜时,应采取措施纠正。如偏斜过大无法纠正时,应及时会同施工负责人及技术、设计部门研究解决。6.沉桩过程中,应经常使用测锤检查管内情况...
