第5讲-高压调节阀门控制系统VIP免费

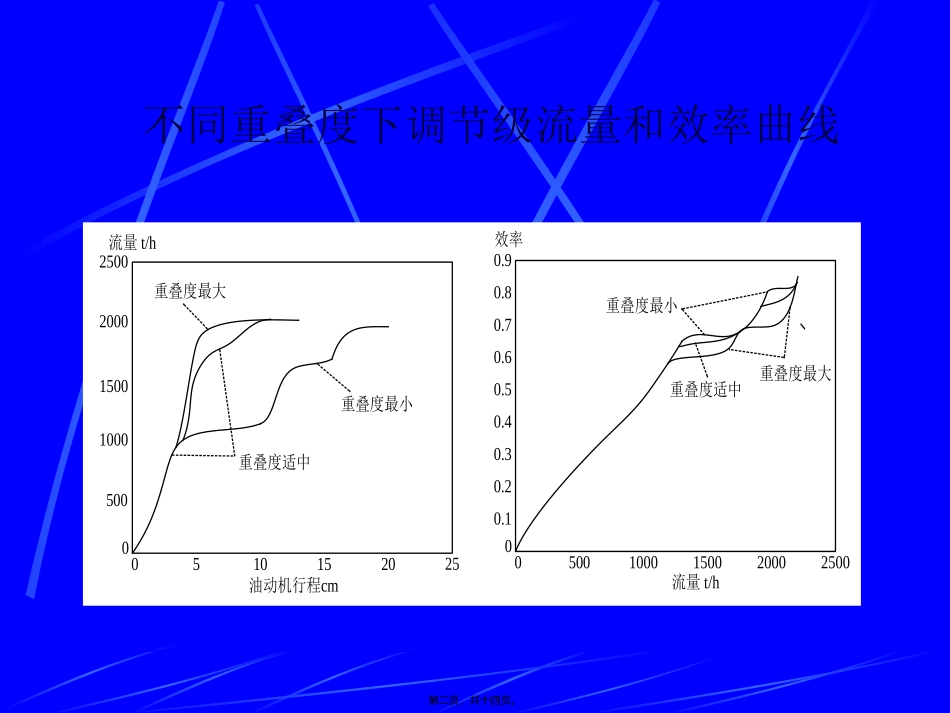

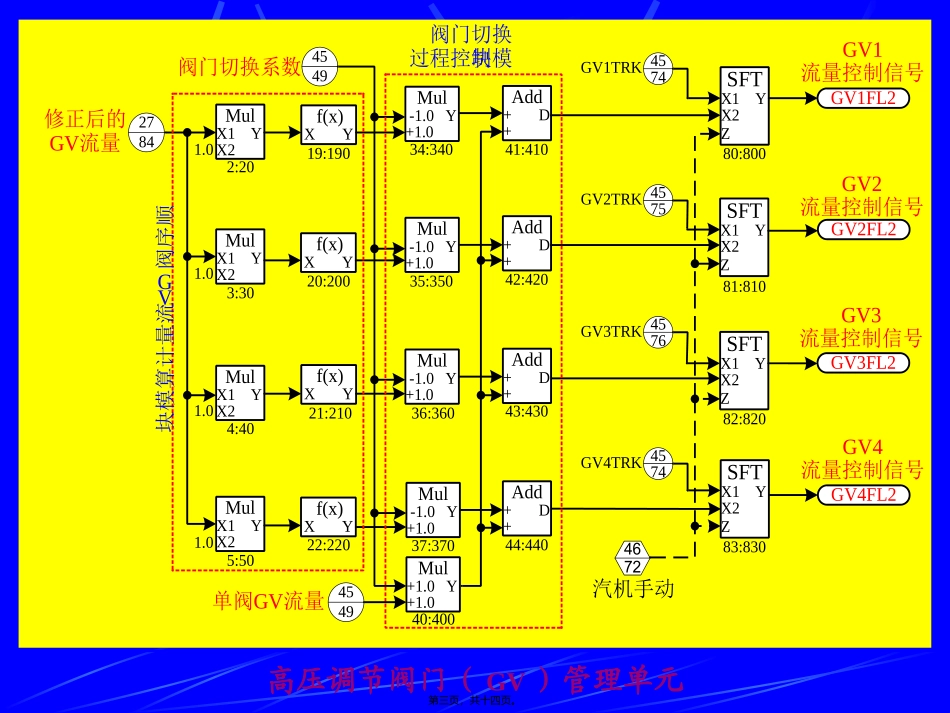

7.1高压调节阀门（GV）管理单元高压调节阀门（GV）控制系统由高压调节阀门（GV）管理单元和高压调节阀门（GV）阀位设定单元组成，其功能为：第7讲高压调节阀门控制系统高压调节阀门（GV）管理单元的功能为通过对各高压调节阀门（GV）在单阀或顺序阀控制方式下以及单阀/顺序阀切换过程中的流量进行计算，输出各高压调节阀门（GV）的实际流量控制信号，其组成结构如下图所示：对汽轮机单阀控制方式下各高压调节阀门（GV）的流量和阀位控制信号进行计算；对汽轮机顺序阀控制方式下各高压调节阀门（GV）的流量和阀位控制信号进行计算；对单阀/顺序阀切换过程中各高压调节阀门（GV）的流量和阀位控制信号进行计算；对各高压调节阀门（GV）的阀门活动性试验进行管理。第一页，共十四页。不同重叠度下调节级流量和效率曲线050010001500200025000.10.20.30.40.50.60.70.80.90重叠度最小重叠度最大重叠度适中051015202550010001500200025000重叠度最小重叠度最大重叠度适中油动机行程cm流量t/h效率流量t/h第二页，共十四页。2784MulX1YX2MulX1YX2MulX1YX2f(x)XYf(x)XYMul-1.0Y+1.04549Add+D+41:41034:340Mul-1.0Y+1.0Add+D+SFTX1YX2Z4574SFTX1YX2ZSFTX1YX2ZAdd+D+Mul-1.0Y+1.0f(x)XYSFTX1YX2ZAdd+D+Mul-1.0Y+1.0f(x)XYMulX1YX21.01.01.01.0457545764574GV2FL2GV1FL2GV3FL2GV4FL2467245492:2022:22021:21020:20019:1905:504:403:3037:37036:36035:35044:44043:43042:42083:83082:82081:81080:800修正后的GV流量阀门切换系数单阀GV流量汽机手动GV4TRKGV3TRKGV2TRKGV1TRK顺序阀GV流量计算模块阀门切换过程控制模块Mul+1.0Y+1.040:400GV1流量控制信号GV2流量控制信号GV3流量控制信号GV4流量控制信号高压调节阀门（GV）管理单元第三页，共十四页。7.2单阀控制方式下GV流量的计算汽轮机处于单阀控制方式运行时，通过各高压调门（GV）的蒸汽流量相同，其流量计算模块如下图所示：MulX1YX22784修正后的GV流量最佳阀位常数481GVFLOW单阀GV流量7.3顺序阀控制方式下GV流量的计算汽轮机处于顺序阀控制方式运行时，各高压调门（GV）按顺序依次开启，通过每个高压调门（GV）的蒸汽流量由高压调节阀门（GV）管理单元中的顺序阀GV流量计算模块完成，计算过程如下图所示：DEH负荷控制单元输出的修正后的GV流量乘以最佳阀位常数0.6777即可得到单阀控制方式下通过4个高压调门（GV）的单阀GV流量（GVFLOW）。单阀控制方式下GV流量计算模块第四页，共十四页。+–××××0+–+–+–1002003002.712.712.712.71f(x)XYf(x)XYf(x)XYf(x)XY修正后的GV流量2784GV1FLGV4FLGV3FLGV2FL19:19022:22021:21020:200乘法器Mul(5:50)乘法器Mul(4:40)乘法器Mul(3:30)乘法器Mul(2:20)1.01.01.01.0顺序阀控制方式下GV流量计算模块DEH负荷控制单元输出的修正后的GV流量分别输入乘法器Mul（2:20）～（5:50)中进行计算，再分别通过分段流量函数f(X)19:190～f(X)22:220的处理后得到顺序阀控制方式下各高压调门（GV）的流量控制信号GV1FL～GV4FL。第五页，共十四页。其中分段流量函数f(X)19:190～f(X)22:220的函数曲线如下图所示：94.612594.6100流量GVF194.694.6125流量100－5.4－10000252594.694.6125流量100－5.4－2000252594.694.6125流量100－5.4－30002525f(X)19:190f(X)20:200f(X)21:210f(X)22:220GVF2GVF4GVF3第六页，共十四页。7.4阀门切换过程控制单阀/顺序阀两种控制方式下汽轮机进汽流量与各高压调门（GV）阀位之间的关系如下图所示：（1）单阀控制：所有高压调门的启闭同步进行，调节级全周进汽，对调节级叶片应力控制有益，但存在节流损失，经济性较差。因此适宜于负荷变动工况。（2）顺序阀控制：各高压调门按顺序依次启闭，调节级部分进汽，由于减少了节流损失而提高了经济性，但调节级叶片承受的应力较大片。因此适宜于高负荷的稳定运行工况。5010050100流量(％)阀位(％)05010050100流量(％)阀位(％)0GV1GV2GV3GV4（a）单阀（b）顺序阀第七页，共十四页。不同重叠度下调节级流量和效率曲线050010001500200025000.10.20.30.40.50.60.70.80.90重叠度最小重叠度最大重叠度适中051015202550010001500200025000重叠度...
