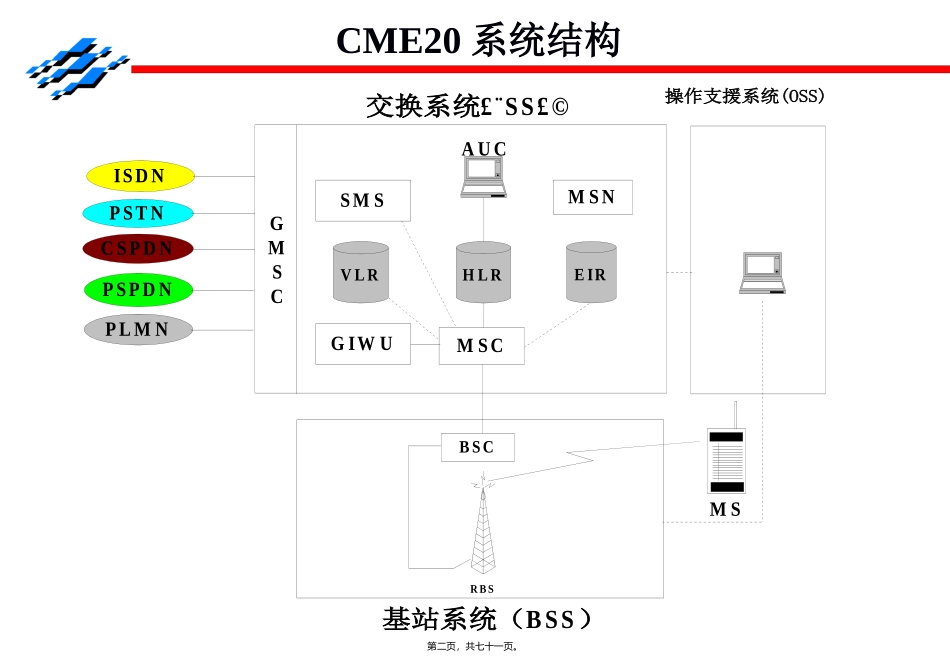

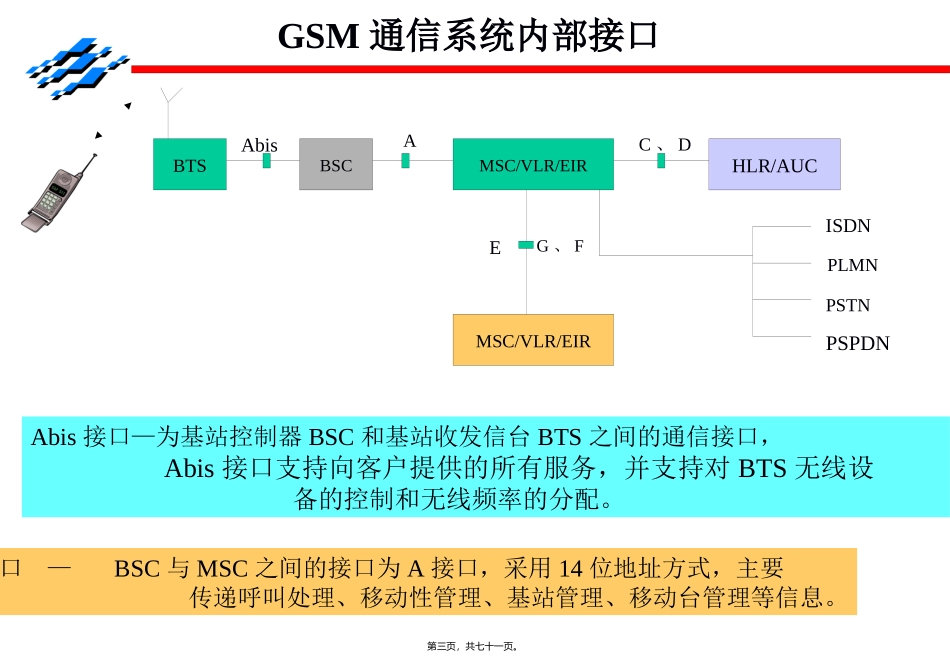

GSM数字移动通信系统网络结构信令系统维护测试集中监测北京中创信测电子技术责任有限公司第一页，共七十一页。SMSMSNAUCHLREIRVLRMSCGIWUGMSC交换系统£¨SS£©RBSBSCMS基站系统（BSS）PLMNPSPDNCSPDNPSTNISDN操作支援系统(OSS)CME20系统结构第二页，共七十一页。GSM通信系统内部接口BTSBSCMSC/VLR/EIRHLR/AUCAbisAC、DMSC/VLR/EIREG、FISDNPLMNPSTNPSPDNAbis接口—为基站控制器BSC和基站收发信台BTS之间的通信接口，Abis接口支持向客户提供的所有服务，并支持对BTS无线设备的控制和无线频率的分配。A接口—BSC与MSC之间的接口为A接口，采用14位地址方式，主要传递呼叫处理、移动性管理、基站管理、移动台管理等信息。第三页，共七十一页。GSM通信系统内部接口B接口—MSC与VLR之间的接口为B接口，用于MSC向VLR询问有关移动台当前位置信息，或通知VLR有关移动台的位置更新。C接口—MSC与HLR之间的接口为C接口，用于完成被叫移动客户信息的传递以及获取被叫移动客户的漫游号码。D接口—D接口是HLR与VLR之间的接口，主要交换位置信息和客户信息。当移动台漫游到VLR所管辖区域后，VLR通知MS的HLR，HLR向VLR发送有关该客户业务消息，以便VLR给漫游客户提供合适的业务。同时HLR还要通知前一个为移动客户服务的VLR删除该移动客户的信息。E接口—MSC与MSC之间的接口为E接口，用于移动台在呼叫期间从一个MSC区移动到另一个MSC区，为保持通话连续而进行局间切换，以及两个MSC间建立客户呼叫接续时传递有关消息第四页，共七十一页。F接口—MSC与EIR之间的接口为F接口，用于MSC检验移动台IMEI时使用。G接口—G接口是VLR之间的接口，当移动台以TMSI启动位置更新时VLR使用G接口向前一个VLR获取MS的ISMI.GSM通信系统内部接口第五页，共七十一页。HLRHLRVLRVLRAUCAUCMSC从三种数据库HLR,VLR,AUC中获取或更新数据MSC与VLR总是合并在一起主要作用：为移动用户提供交换功能MSC概述第六页，共七十一页。MSC/VLR主要功能端接到2Mb/sPCM线路基站子系统管理应用部分(BSSMAP)MSC具有下列功能:直接传送应用部分(DTAP)处理位置更新请求完成切换查询VLR/HLR处理具有SCCP/TCAP和移动应用部分MAP第七页，共七十一页。MSC/VLR主要功能VLR支持下列功能:VLR含有MSC建立和释放呼叫以及提供漫游与补充业务的管理所需要的全部数据.监视进入其管辖区内的用户动态位置变化,并储存其覆盖区的移动用户全部有关信息.VLR功能实现:VLR服务于某一特定区域,当移动用户进入某一MSC管辖区域时,由MSC通知VLR,VLR通过外部接口从HLR中获取所有的用户数据.VLR特点:VLR是综合于MSC系统之中,VLR通过No7MAP信令与HLR和其它VLR通讯.第八页，共七十一页。HLR/AUC主要功能在GSM系统中,虽然每个移动用户都可以在整个GSM内漫游,但是移动用户只需要向其中一个国家的一个运用者进行登记、签约及付费，这个运营者就是该移动用户的归属局，归属局存放所有用户签约信息的寄存器归属位置寄存器HLR。HLR通常是一个数据库，其中存放着全部归属用户的信息，如用户的有关号码（IMSI和MSISDN）及用户类别，还存储每个用户有关的动态数据，如用户现在所在的MSC/VLR地址和分配给用户的补充业务。AUC鉴权中心是为了防止非法用户进入GSM系统而设置的安全措施，AUC可以不断地为每个用户提供一组参数：RAND、SRES、Kc，在每次呼叫过程中检查系统提供的和用户响应的该组参数是否一致来鉴别用户身份的合法性。第九页，共七十一页。VLRVLRMSBTSBSCMSCHLREIRAUCMAPMAPMAPMAPMAPGSM系统CCS＃7交换系统ISDNGMSCMSCPSTNISUPTUPMAP（切换）ISUPMAPISUPBSSAPLAPDLAPDm基站系统（BSS）第十页，共七十一页。GSM编号系统1.移动台的国际身份号—MSISDN是供用户拨打的号码，由下列部分组成：MSISDN=CC（国家码）+NDC（国内目的码）+SN（用户号）CC=86NDC=N1N2N3（接入号）+H1H2H3(H1H2H3是HLR识别号，表示用户归属的HLR，也表示移动业务本地网号)2.国际移动用户识别码—IMSI该号码是在移动通信系统内使用的用户号码，在无线信道上唯一能识别用户的号码就是IMSI。存储于SIM卡、HLR、VLR。其结构如下：IMSI=MCC+MNC+MSINMCC=移动网的国家码、MNC=移动网号、MSIN=移动台识别号，...
