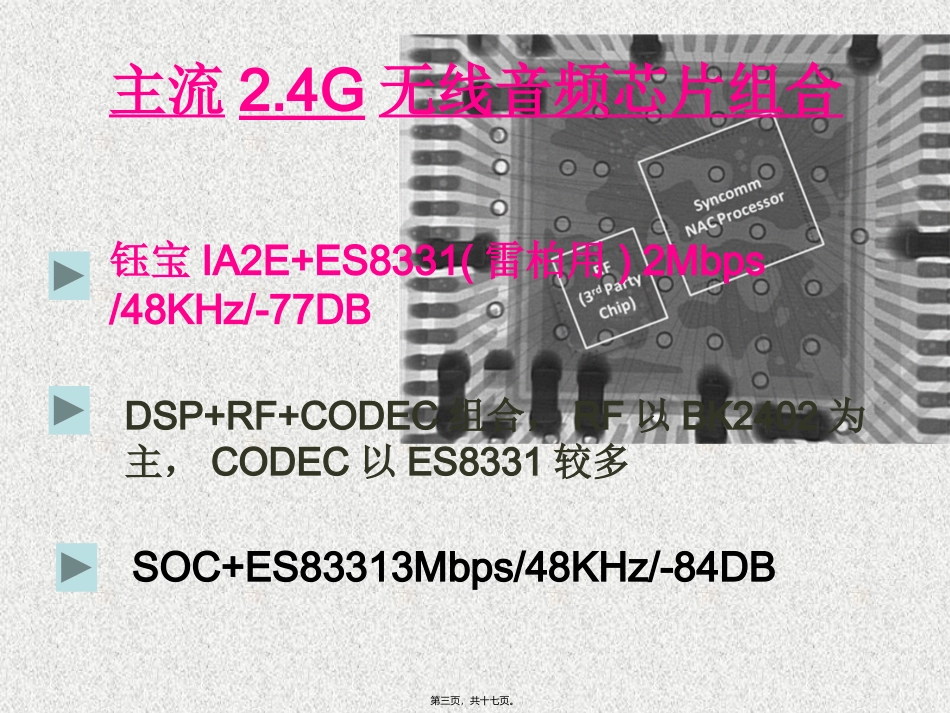

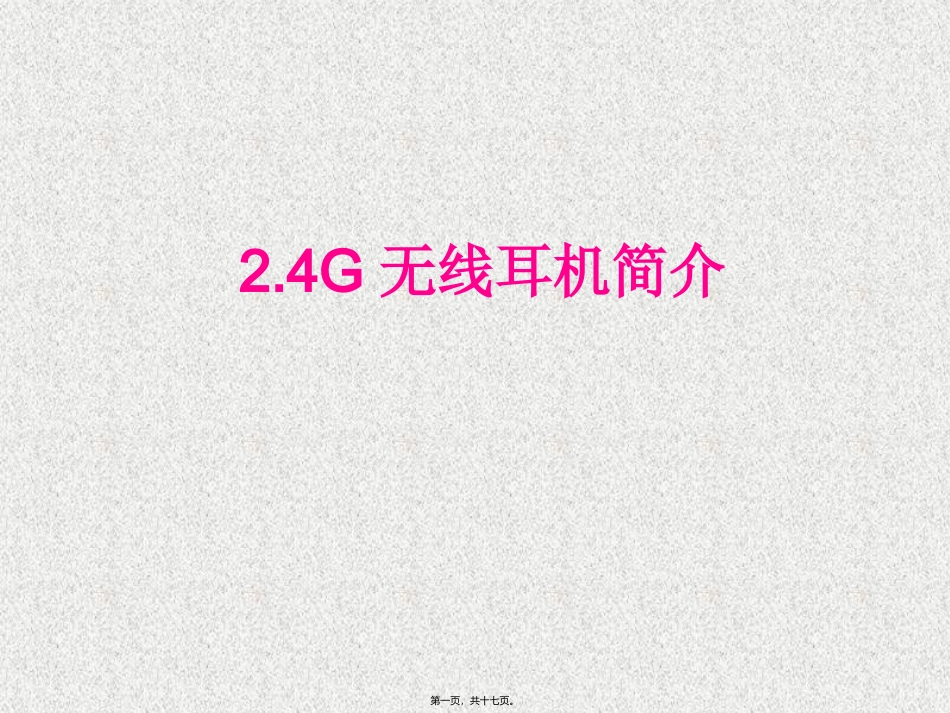

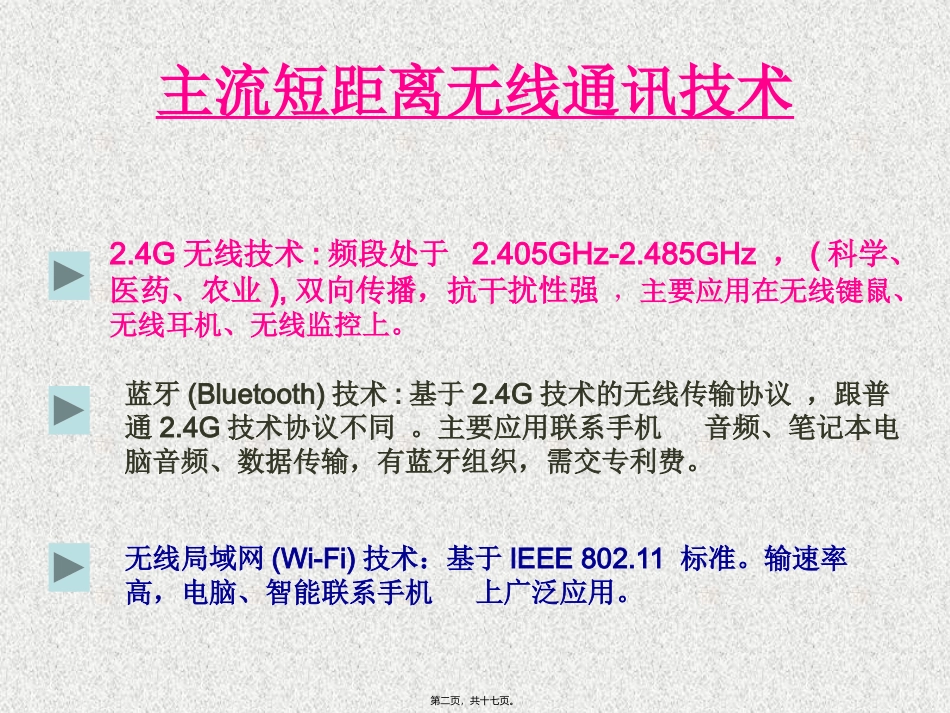

2.4G无线耳机简介第一页,共十七页。主流短距离无线通讯技术2.4G无线技术:频段处于2.405GHz-2.485GHz,(科学、医药、农业),双向传播,抗干扰性强,主要应用在无线键鼠、无线耳机、无线监控上。蓝牙(Bluetooth)技术:基于2.4G技术的无线传输协议,跟普通2.4G技术协议不同。主要应用联系手机音频、笔记本电脑音频、数据传输,有蓝牙组织,需交专利费。无线局域网(Wi-Fi)技术:基于IEEE802.11标准。输速率高,电脑、智能联系手机上广泛应用。第二页,共十七页。主流2.4G无线音频芯片组合钰宝IA2E+ES8331(雷柏用)2Mbps/48KHz/-77DBDSP+RF+CODEC组合,RF以BK2402为主,CODEC以ES8331较多SOC+ES83313Mbps/48KHz/-84DB第三页,共十七页。无线耳机第四页,共十七页。无线耳机发射器主芯片2.4G天线存储芯片第五页,共十七页。增强型无线耳机发射器主芯片支持USB、音频输入2.4G天线存储芯片功率放大第六页,共十七页。H168主板开关机、播放、暂停咪头存储芯片音量加音量减主芯片360°双天线编译码器接右耳机接右耳机接电源低电压检测天线转换360°双天线第七页,共十七页。主芯片方框图第八页,共十七页。2.4G无线耳机特色2.4G高保真无线音频,保证音乐数据原汁原味的被传输,让您无拘无束的享受如有线般的CD音质效果在远达10米范围内95DB高信噪比的高保真音频传输,无论书房还是客厅,再无约束,您都能自由享受无线音乐的完美音质。耳机内置双接收天线,芯片会自动切换使用信号强度最好的天线来接收数据,享受360°全方位无障碍聆听。第九页,共十七页。2.4G无线耳机特色可根据您的头部大小,通过拉伸金属片,自由设定舒适的松紧度,让您更舒适的享受无线音乐。高效能的充电锂电池,配合附送的DC适配器,只需充电2小时即可保证8小时的完美音质享受。全向的麦克风设计,灵敏的内置咪头实现良好的收声效果,您通过电脑网络就可以与亲人朋友畅快的交谈。第十页,共十七页。2.4G无线耳机特色耳机电池电量缺乏时,低电压指示灯闪烁和发出低压声音,提醒您及时更换或充电.影音同步技术,语音信号经过无线传输后仍然可以和所播放的视频同步。密封式设计与仿真皮透气材料相结合的耳罩,佩戴舒适无压迫感,且物理隔绝噪音效果极佳,保护私人空间不受干扰。第十一页,共十七页。2.4G无线耳机规格带3.5mm或者RCA音频输出端口的DVD、Mp3、电视、PC等第十二页,共十七页。2.4G无线耳机规格发射器规格:工作电压:5V工作电流:60mA输入接口:3.5mm或者RCA音频端口第十三页,共十七页。2.4G无线耳机规格射频规格:载波频率:2400MHz-2483.5MHz调制方式:GFSK接收范围和距离:10m,360°第十四页,共十七页。2.4G无线耳机规格耳机规格:按键功能:音量+,音量-,电源开关按键频率响应:20Hz~20kHz信噪比:95dB工作电压:2.4-5V工作电流:55mA锂电池容量:450mAh连续工作时间:10h充电时间:2h喇叭尺寸:Φ40mm第十五页,共十七页。谢谢第十六页,共十七页。内容总结2.4G无线耳机简介。无线局域网(Wi-Fi)技术:基于IEEE802.11标准。钰宝IA2E+ES8331(雷柏用)2Mbps/48KHz/-77DB。DSP+RF+CODEC组合,RF以BK2402为主,CODEC以ES8331较多。SOC+ES83313Mbps/48KHz/-84DB。开关机、播放、暂停。耳机电池电量缺乏时,低电压指示灯闪烁和发出低压声音,提醒您及时更换或充电.。谢谢第十七页,共十七页。
