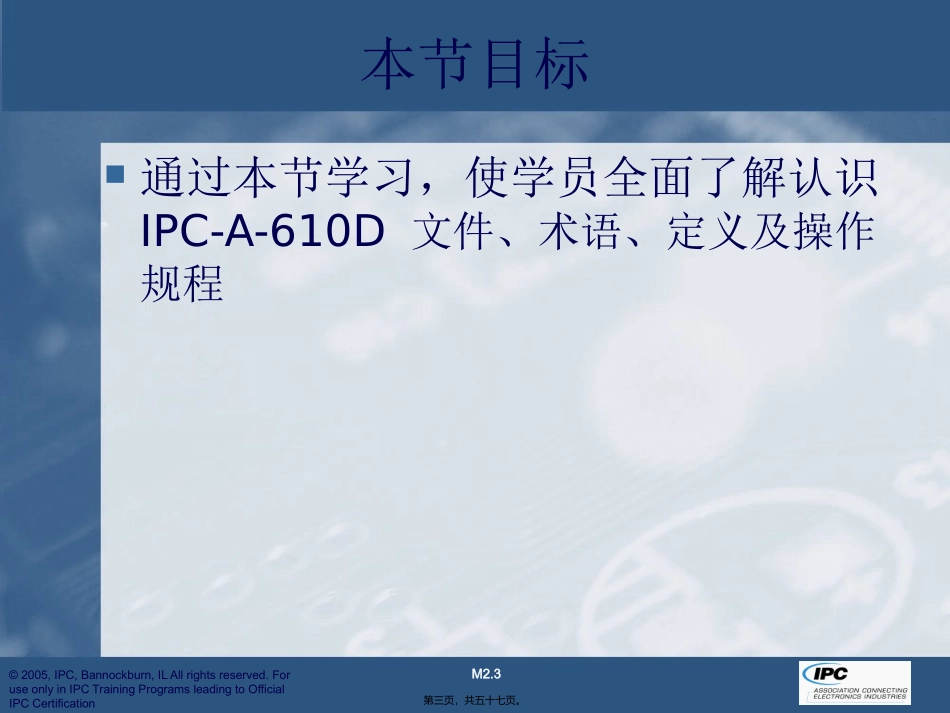

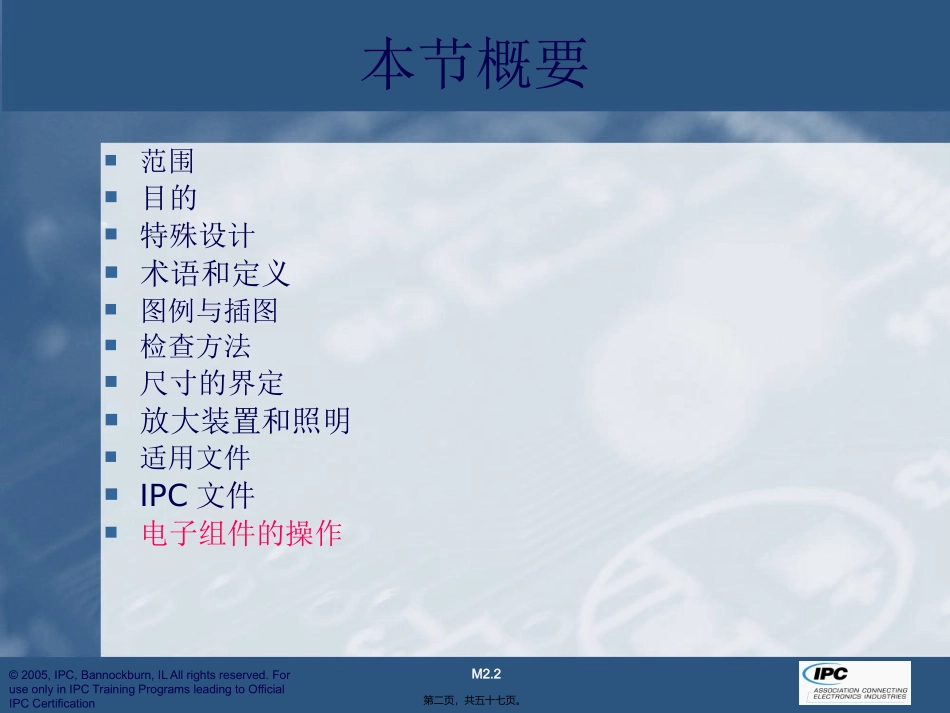

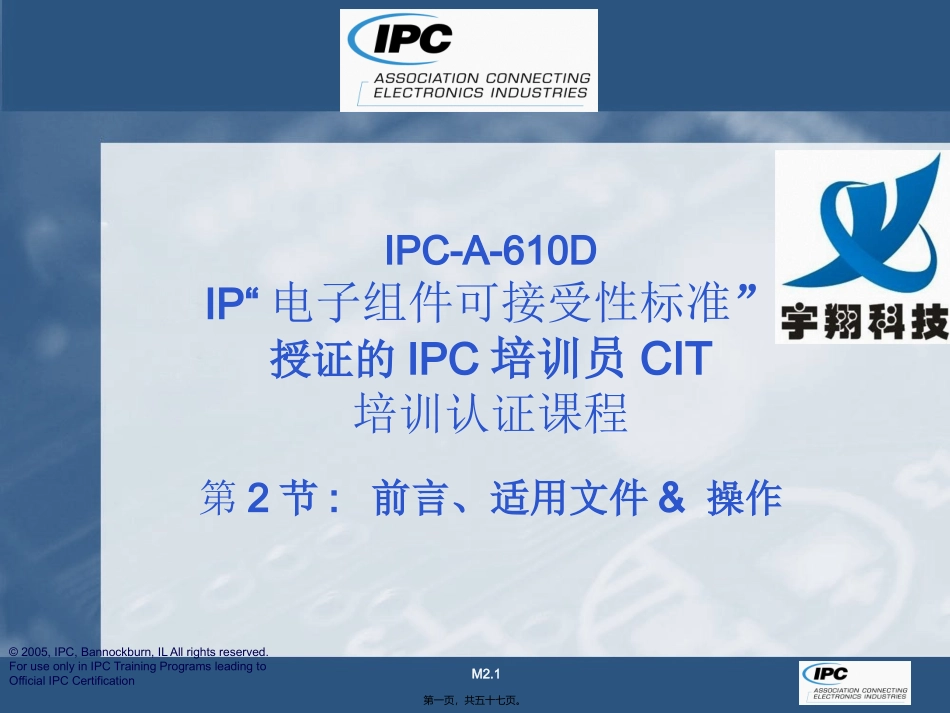

M2.1IPC-A-610DIP“电子组件可接受性标准”授证的IPC培训员CIT培训认证课程第2节:前言、适用文件&操作©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第一页，共五十七页。M2.2本节概要范围目的特殊设计术语和定义图例与插图检查方法尺寸的界定放大装置和照明适用文件IPC文件电子组件的操作©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第二页，共五十七页。M2.3本节目标通过本节学习，使学员全面了解认识IPC-A-610D文件、术语、定义及操作规程©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第三页，共五十七页。M2.41.1范围外观质量可接受性要求表述了制造电气与电子组件的可接受性要求以英文版本为准©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第四页，共五十七页。M2.51.1范围标准无意定义制造工艺或返工/修理的依据或改变用户的产品IPC-A-610包括J-STD-001所定义之外的一些标准相关文件概要见表1©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第五页，共五十七页。M2.61.1范围表1-1相关文件概要文件用途文件编号说明(文字上作了修改，力求概括性)设计标准IPC-2220系列IPC-SM-782IPC-CM-770反映了基于几何图形精细程度、元件分布密度和制造工艺步骤多寡的产品复杂性级别(A,B,C级)的设计要求。在光板制造工艺主要关注表面安装元器件焊盘图形以及组装工艺主要关注表面安装元件和通孔插装元件要素的场合，通常在设计和形成文件过程中就结合考虑的，用于辅助印制板光板设计的元器件及装配工艺指南。成品设计文件IPC-D-325描述符合客户或最终产品组装要求的成品板据体指标的印制板光板制作的文件的要求。细节可也可不参考行业规范或工艺标准，以及客户选择的或内部的标准要求。成品检验标准J-STD-001有关电气和电子组件的焊接标准，描述了最终产品的最低可接受条件，评定方法（测试方法）、测试频度及过程控制要求的适用能力。可接受性标准IPC-A-610有关印制板和/或电子组件在相对理想条件下表现的各种高于最终产品性能标准所描述的最低可接受条件的特征，及反映各种不受控(过程警示或缺陷)情形以帮助生产现场管理人员定夺采取纠正行动的需要的图片说明性文件。培训计划为贯彻执行成品检验标准、可接受性标准、或客户文件详述的要求等验收标准而需的，规定了教学流程和方法的，有关培训要求的文件。返工修理IPC-7711IPC-7721提供进行敷形涂敷层和元器件的拆除及更换，阻焊膜修补，层压材料、导线和镀通孔的修理与维修，的操作程序的文件。©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第六页，共五十七页。M2.71.2目的610D目检标准体现了IPC现行标准和其他规范要求组件或产品应该符合现行IPC标准如果组件不符合这些文件或其等效要求时可接受条件需由客户和供应商进行确定文字说明优先于图片©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第七页，共五十七页。M2.81.3特殊设计IPC-A-610无法囊括所有元器件和产品设计的各种组合当采用非通用或特殊技术时可能须要制订专门的验收规范相似特征本文件可以作为产品可接受条件指引特殊验收条件的开发须有客户的参与和认可3级产品验收条件必须得到客户的同意标准应该包括对产品可接受条件的定义应该将开发的验收标准提交IPC技术委员会以考虑纳入新版本©2005,IPC,Bannockburn,ILAllrightsreserved.ForuseonlyinIPCTrainingProgramsleadingtoOfficialIPCCertification第八页，共五十七页。M2.91.4术语和定义注“*”的术语引自IPC-T-50“电子电路互连与封装的术语和定义”1.4.1分级用户对组...
