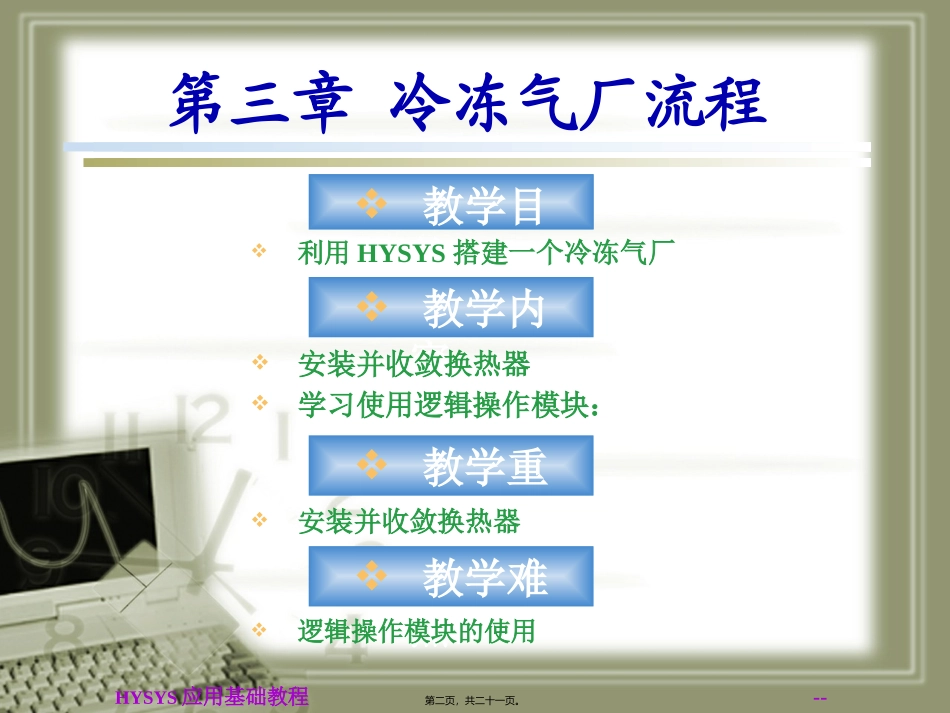

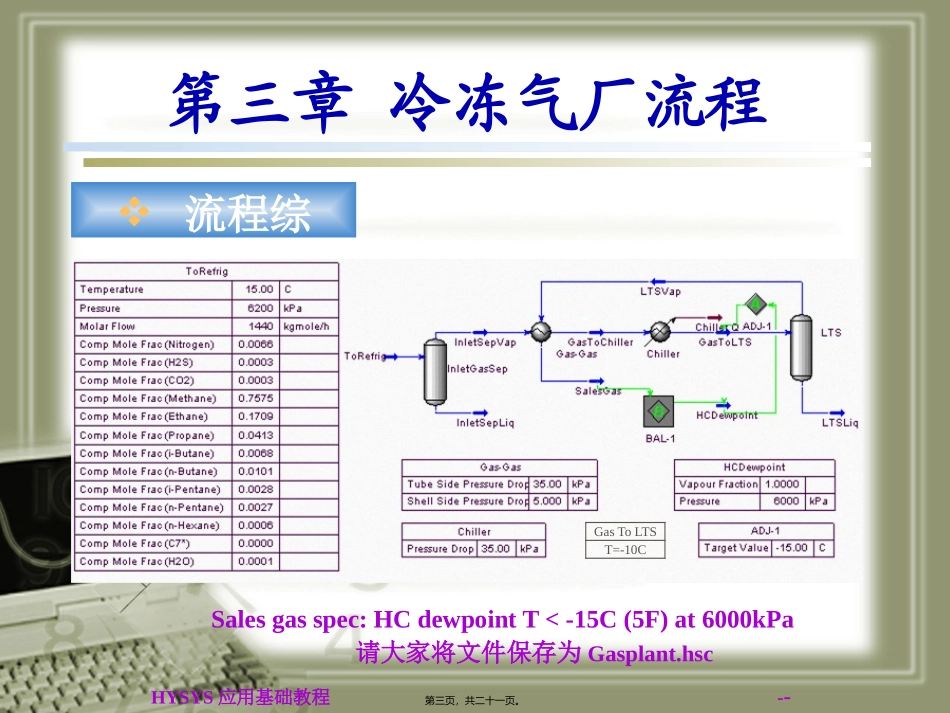

HYSYS应用基础教程大庆石化总厂培训中心仿真第一页，共二十一页。第三章冷冻气厂流程教学难点：教学重点：教学内容：教学目的：安装并收敛换热器安装并收敛换热器学习使用逻辑操作模块：利用HYSYS搭建一个冷冻气厂逻辑操作模块的使用HYSYS应用基础教程--第二页，共二十一页。Salesgasspec:HCdewpointT<-15C(5F)at6000kPa第三章冷冻气厂流程流程综述：请大家将文件保存为Gasplant.hscGasToLTST=-10CHYSYS应用基础教程--第三页，共二十一页。换热器进行管、壳两侧的如下计算：物料平衡计算:进料=出料能量平衡计算:[Mcold(H)cold-Qleak]-[Mhot(H)hot-Qloss]=平衡允差可以算出T,P,Duty,Flow,UA以及LMTD。其中:Duty=K*A*LMTDUA=K*LMTD,对于一个确定的换热器而言,UA是一个体现其单位面积换热能力的常数。LMTD=（T1-T2）/ln(T1/T2)T1=Thot,out-Tcold,in,T2=Thot,in-Tcold,out第三章冷冻气厂流程换热器：HYSYS应用基础教程--第四页，共二十一页。第三章冷冻气厂流程流程搭接：定义连接页输入名称连接进料及产品进入参数页HYSYS应用基础教程--第五页，共二十一页。TH单相H包含相变用端点法（End-Point）用权重法（Weighted）将换热器分成不同区域，精确计算LMTD第三章冷冻气厂流程参数页：换热模式：HYSYS应用基础教程--第六页，共二十一页。第三章冷冻气厂流程流程搭接：定义参数页选择换热模式输入操作参数•端点法•权重法HYSYS应用基础教程--第七页，共二十一页。•热平衡。是Hysys必加规定，且HeatBalance=0•温度（T）•最小温差（MinApproach）•UA。•对数平均温差LMTD。换热规定：第三章冷冻气厂流程换热器：HYSYS应用基础教程--第八页，共二十一页。第三章冷冻气厂流程流程搭接：定义换热规定：选择规定类型输入规定值激活规定HYSYS应用基础教程--第九页，共二十一页。流程搭接：完成流程查看计算结果第三章冷冻气厂流程HYSYS应用基础教程--第十页，共二十一页。平衡模块：不模拟实际的生产设备，是逻辑运算工具。可将入口物流的信息传递到出口物流上。根据用户所作的选择，可完成能量及物料平衡。Mole–只传递每个组分的摩尔流量。(物料平衡)Mass–只传递质量流量。(物料平衡)Heat–只传递热量。(能量平衡)MoleandHeat–传递热量及摩尔流量。(物/能平衡)MassandHeat–传递热量及质量流量。(物/能平衡)第三章冷冻气厂流程HYSYS应用基础教程--第十一页，共二十一页。第三章冷冻气厂流程流程搭接：连接平衡物流定义平衡类型HYSYS应用基础教程--第十二页，共二十一页。第三章冷冻气厂流程调整模块：从SalesGas物流的计算结果可知，在6000Kpa的大气压力下，该物流的露点温度为-9.847℃，不能满足质量指标HCdewpointT<-15C，想一下本流程中调整哪个变量可以满足指标的要求，独立变量和目标变量分别是什么？物流的露点由组成决定，改变组成只有改变后冷的温度。HYSYS应用基础教程--第十三页，共二十一页。是一个逻辑运算工具。通过变化一个物流变量的值（自变量/调整变量）以满足其它物流或模块的要求值或规定值（因变量/目标变量）。自动反复地做试差，调整自变量直到因变量满足用户规定的目标值。第三章冷冻气厂流程调整模块：HYSYS应用基础教程--第十四页，共二十一页。按照自变量的初值计算流程得到一个因变量的值与用户规定的目标值进行比较,看差值是否小于允差若小于允差则流程收敛若大于允差，则根据用户给出的步长，对自变量的初值作出调整继续解算流程，直到算出的因变量的值与目标值相等。第三章冷冻气厂流程计算模式：因变量自变量AdjustHYSYS应用基础教程--第十五页，共二十一页。第三章冷冻气厂流程流程搭接：选择调整变量(自)选择目标变量(因)给出调整目标HYSYS应用基础教程--第十六页，共二十一页。方法:割线法（Secant），收敛较慢但容易收敛。拓宽法（Broaden），收敛较快但容易发散。允差:Error=|因变量-目标植|
