JUMO温度传感器在制药行业的应用VIP免费

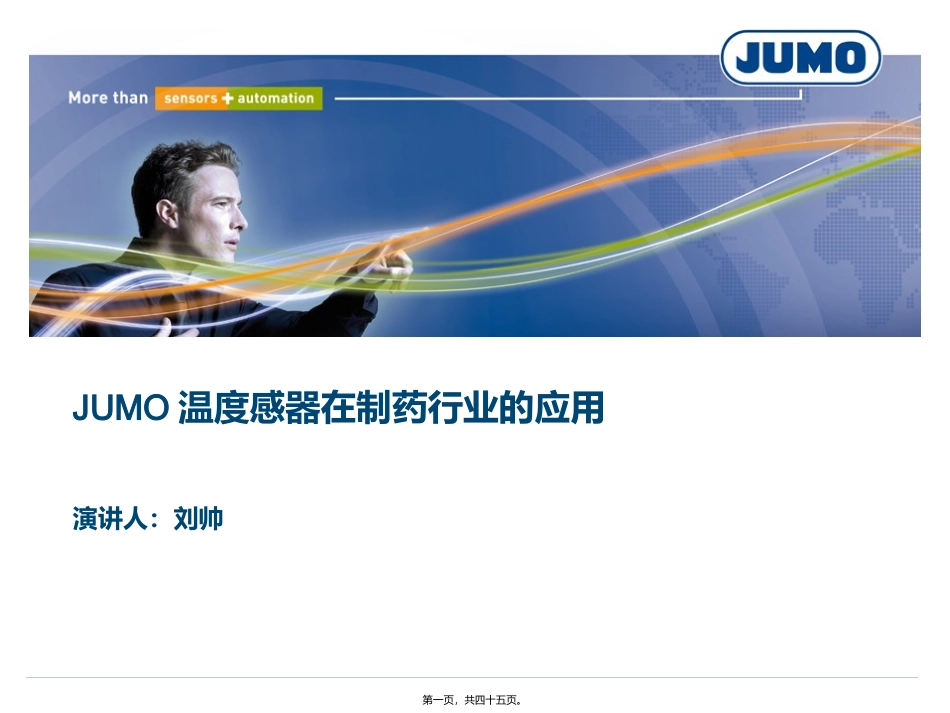

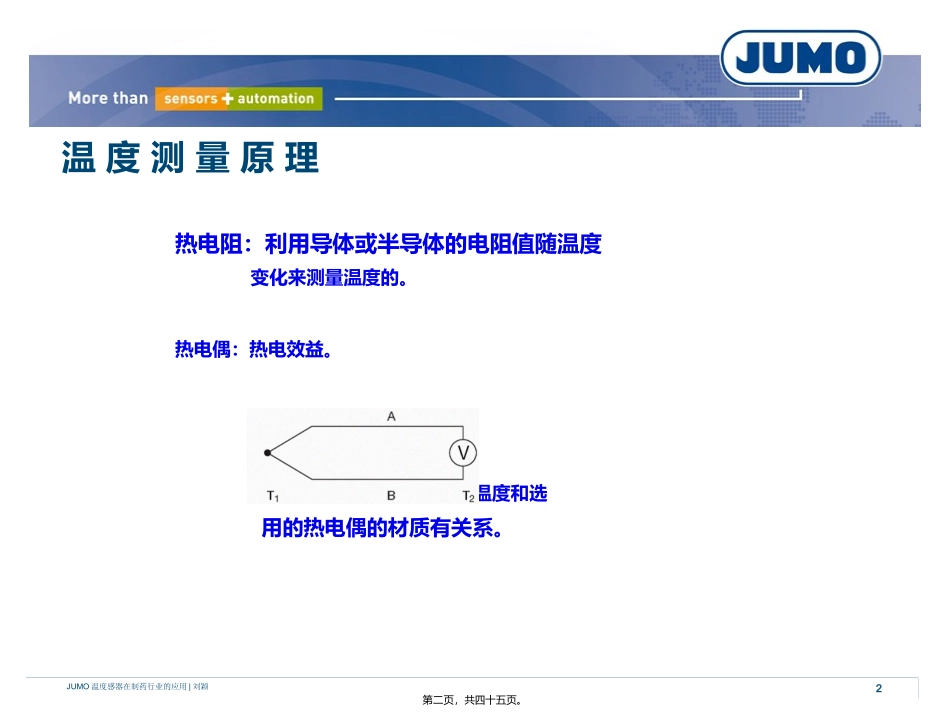

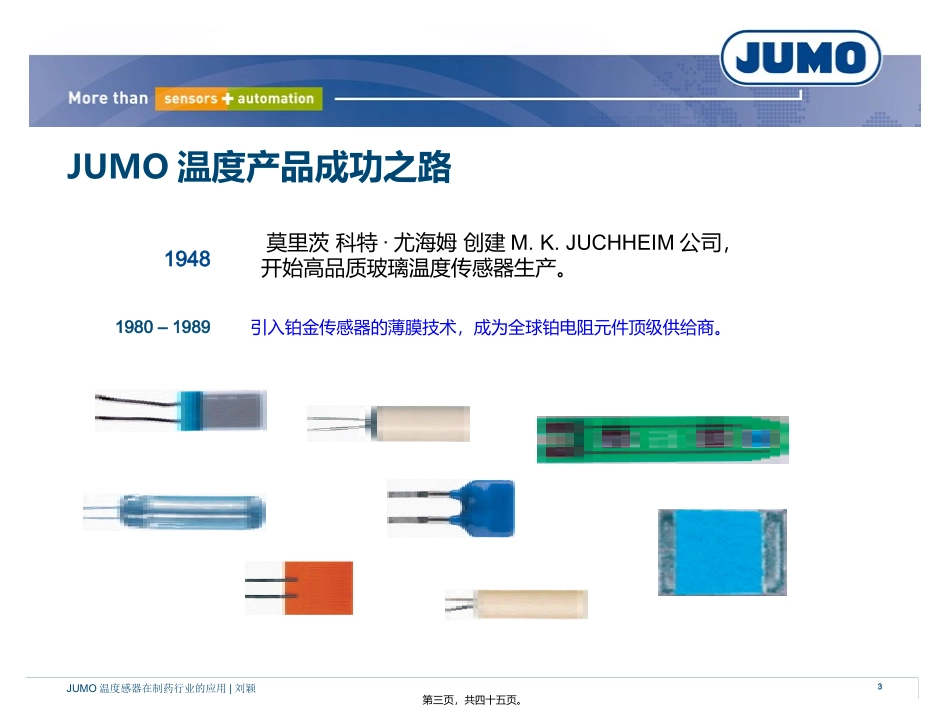

JUMO温度感器在制药行业的应用演讲人：刘帅第一页，共四十五页。2JUMO温度感器在制药行业的应用|刘颖温度测量原理热电阻：利用导体或半导体的电阻值随温度变化来测量温度的。热电偶：热电效益。热电偶电势的大小与测量的温度和选用的热电偶的材质有关系。第二页，共四十五页。3JUMO温度感器在制药行业的应用|刘颖1948莫里茨科特·尤海姆创建M.K.JUCHHEIM公司，开始高品质玻璃温度传感器生产。JUMO温度产品成功之路1980–1989引入铂金传感器的薄膜技术，成为全球铂电阻元件顶级供给商。第三页，共四十五页。4JUMO温度感器在制药行业的应用|刘颖JUMO温度产品成功之路1997M.K.JUCHHEIMGmbH&Co.在中国大连设立独资子公司—久茂自动化〔大连〕有限责任公司。公司引进世界先进水平的全套温度传感器生产线，该生产线由德国总部专家为亚洲市场特别设计，专门生产工业用热电阻、热电偶传感器。2002德国总部为温度传感器生产线建立新的生产及销售办公楼。JUMO大连公司引进热量表温度传感器生产线及配对检测设备，自此开始在中国国内生产符合EN1434及CJ128－2007标准的热量表专用温度传感器。第四页，共四十五页。5JUMO温度感器在制药行业的应用|刘颖认证全球技术认证GL,UL,VDE,DIN3440,CUL,CSA,ATEX,…质量认证德国：ISO9001ISOEN17025MID欧洲计量器具法规ISO14001中国：ISO9001ISOEN17025MID欧洲计量器具法规第五页，共四十五页。6JUMO温度感器在制药行业的应用|刘颖在食品和医药工业中，伴随不断提高的质量要求，温度的测量在数据采集方面变得越来越重要。JUMO凭借其在温度测量领域60多年的丰富经验及先进的工艺技术，满足食品制药领域高精度的测量量要求。第六页，共四十五页。7JUMO温度感器在制药行业的应用|刘颖热电阻-Pt100特点：高稳定性极好的重复性高精度低发热线性信号输出提供内部引线补偿精度等级-DIN/IEC751ClassA:±[0.15+0.002|T|]℃ClassB:±[0.3+0.005|T|]℃1/3ClassB:±[0.1+0.0017|T|]℃第七页，共四十五页。8JUMO温度感器在制药行业的应用|刘颖RTD引线色标红色白色红色白色4线1支3线1支红色红色红色白色白色3线2支红色白色2线2支白色3线1支3线2支2线2支4线1支红色红色红色红色红色红色白色白色白色白色白色白色IEC751标准第八页，共四十五页。9JUMO温度感器在制药行业的应用|刘颖接线座引线色标蓝色红色红色红色红色蓝色蓝色蓝色3线1支3线2支2线2支4线1支JUMO常用色标第九页，共四十五页。10JUMO温度感器在制药行业的应用|刘颖热电阻-Pt1002-线制RTD3-线制RTD4-线制RTD精度高，受限于导线长度精度高，适用于任何长度的导线精度极高，适用于任何长度的导线对导线电阻无补偿简单补偿导线电阻完全补偿导线电阻仅用于较短的导线不能补偿导线不均匀导致的偏差对于小直径的传感器建议使用AWG22线规最常用精度要求很高时使用第十页，共四十五页。11JUMO温度感器在制药行业的应用|刘颖特点：•温度测量范围-50...+260°C•防蒸汽，抗压力•机械强度高•适用于食品工业•具有单支和双支两种类型1.刺入式热电阻〔数据单号：902350〕第十一页，共四十五页。12JUMO温度感器在制药行业的应用|刘颖技术参数：测量插件：PT100精度等级：EN60751，B/A级电路连接：两线制/四线制保护管直径：4mm和4.5mm材质：1.4571保护管刺入段：中心夹角25°/斜角角度45°防护等级：IP671.刺入式热电阻〔数据单号：902350〕第十二页，共四十五页。13JUMO温度感器在制药行业的应用|刘颖特点：•温度测量范围-50...+260°C•多种接线盒可选•保护等级IP54...IP67•多种过程连接可选(CIP-应用)•不锈钢保护管•单/双支(A级传感器)•一体化温度变送器可选2.热电阻-用于食品和制药行业〔数据单号：902810〕第十三页，共四十五页。14JUMO温度感器在制药行业的应用|刘颖过程连接(CIP-应用)：>锥台密封的螺纹连接>卡箍连接>球形焊座>牛奶管接头>焊座>Varivent-连接>球形焊套第十四页，共四十五页。15JUMO温度感器在制药行业的应用|刘颖①螺纹连接②卡箍连接③球形焊座④牛奶管螺纹⑤焊座⑥Varivent连接⑦球形焊套第十五页，共四十五页。16JUMODtransT100产品介绍/刘帅3.JUMODtransT100...
