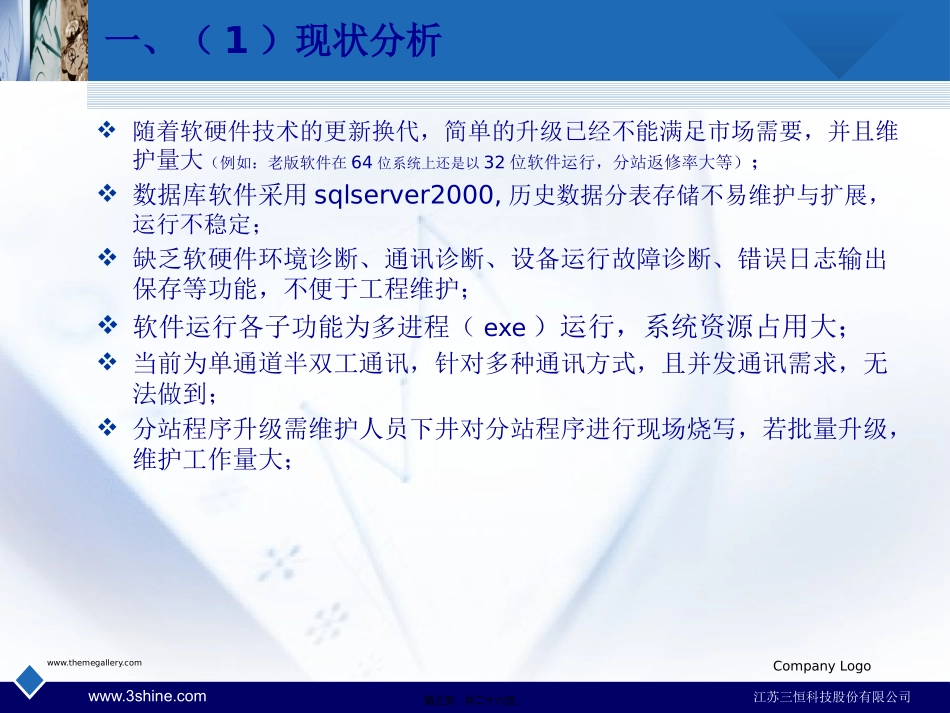

LOGOKJ770煤矿安全监控系统www.3shine.com第一页，共二十六页。CompanyLogowww.themegallery.com内容提要现状分析、建设目标及收益1系统结构体系2系统功能简介3典型成功案例4www.3shine.com江苏三恒科技股份有限公司第二页，共二十六页。CompanyLogowww.themegallery.com一、（1）现状分析随着软硬件技术的更新换代，简单的升级已经不能满足市场需要，并且维护量大（例如：老版软件在64位系统上还是以32位软件运行，分站返修率大等）；数据库软件采用sqlserver2000,历史数据分表存储不易维护与扩展，运行不稳定；缺乏软硬件环境诊断、通讯诊断、设备运行故障诊断、错误日志输出保存等功能，不便于工程维护；软件运行各子功能为多进程（exe）运行，系统资源占用大；当前为单通道半双工通讯，针对多种通讯方式，且并发通讯需求，无法做到；分站程序升级需维护人员下井对分站程序进行现场烧写，若批量升级，维护工作量大；www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司第三页，共二十六页。CompanyLogowww.themegallery.com一、（2）建设目标及收益可适应x86、x64等windows平台，传感器易扩展，配置简单，曲线、柱状图与状态图、自由报表等采用三方组件式开发，功能强大、稳定，模拟图可灵活定制；数据库软件采用sqlserver2005替代sqlserver2000,采用表分区技术，运行更稳定；增加软硬件环境诊断、通讯诊断、设备运行故障诊断、错误日志输出保存等功能，大大提高维护效率；新版软件采用独立进程运行，资源共享，系统资源占用小；保留单通道通讯方式，增加多通道并发通讯方式（如：串口+串口、串口+环网、环网+环网）；分站程序升级采用上位机软件远程升级，在监控室即可升级分站程序，大大降低工作量和维护成本；数据展现方式多元化，如：列表、曲线、状态图、二维模拟图、三维模拟图等www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司第四页，共二十六页。CompanyLogowww.themegallery.com二、（1）系统结构—拓扑图www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司第五页，共二十六页。CompanyLogowww.themegallery.com二、（2）系统结构—软件架构www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司WinForm.Net2.0BusinessComponents(业务组成)PresentationLayer(表示层)BusinesLogicLayer(业务逻辑层)DataAccessLayer(数据连接层)SQLServer2005ModelObject(实体)MessageInterfaceMessageing(协议解析)DALInterfaceDALFactoryDALSqlMessageFactotyMSMQMessageingDataAccess(数据连接)第六页，共二十六页。CompanyLogowww.themegallery.com三、（1）功能简介—功能图示www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司第七页，共二十六页。CompanyLogowww.themegallery.com三、（2）功能简介—主界面www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司第八页，共二十六页。CompanyLogowww.themegallery.com三、（3）功能简介—曲线www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司能够方便直观的查看各时间段的报警曲线、断电曲线、历史曲线以及显示当前状态的实时曲线。并且在曲线界面中能够直接放大、缩小时间范围。第九页，共二十六页。CompanyLogowww.themegallery.com三、（4）功能简介—柱状图www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司通过柱状图方式显示开关量的开关状态，统计出开关量每小时的开机效率。第十页，共二十六页。CompanyLogowww.themegallery.com三、（5）功能简介—分站远程升级www.3shine.com江苏三恒科技股份有限公司www.3shine.com江苏三恒科技股份有限公司当前现有分站升级必须开发人员或工程人员到现场将硬件取到地面进行嵌入软件烧写，给用户、工程人员、开发人员都带来了极大的不便。KJ770煤矿安全监控系统现增加了分站远程升级功能，可以远程在家就可以用对矿...
