声源定位系统-开题报告VIP免费

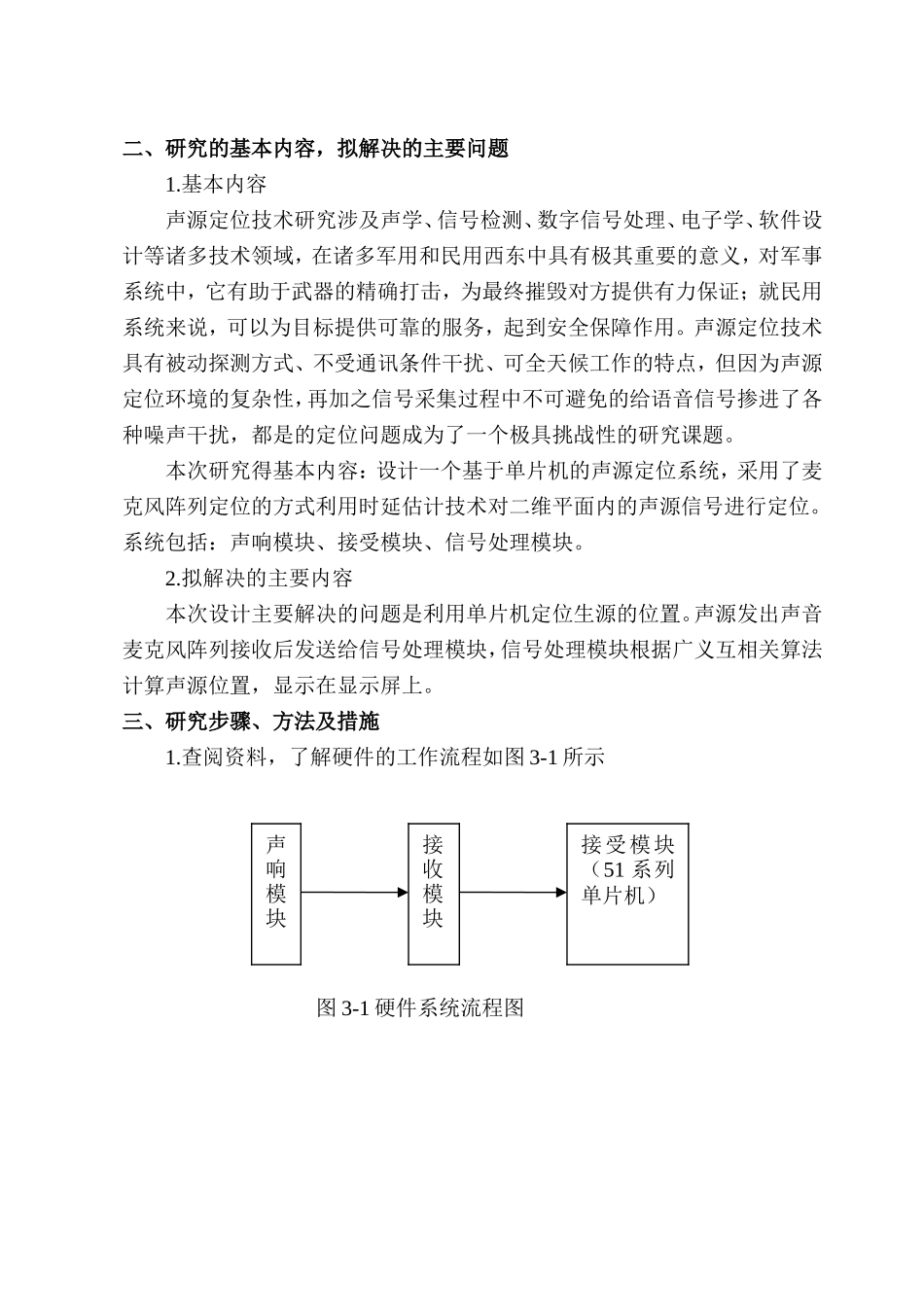

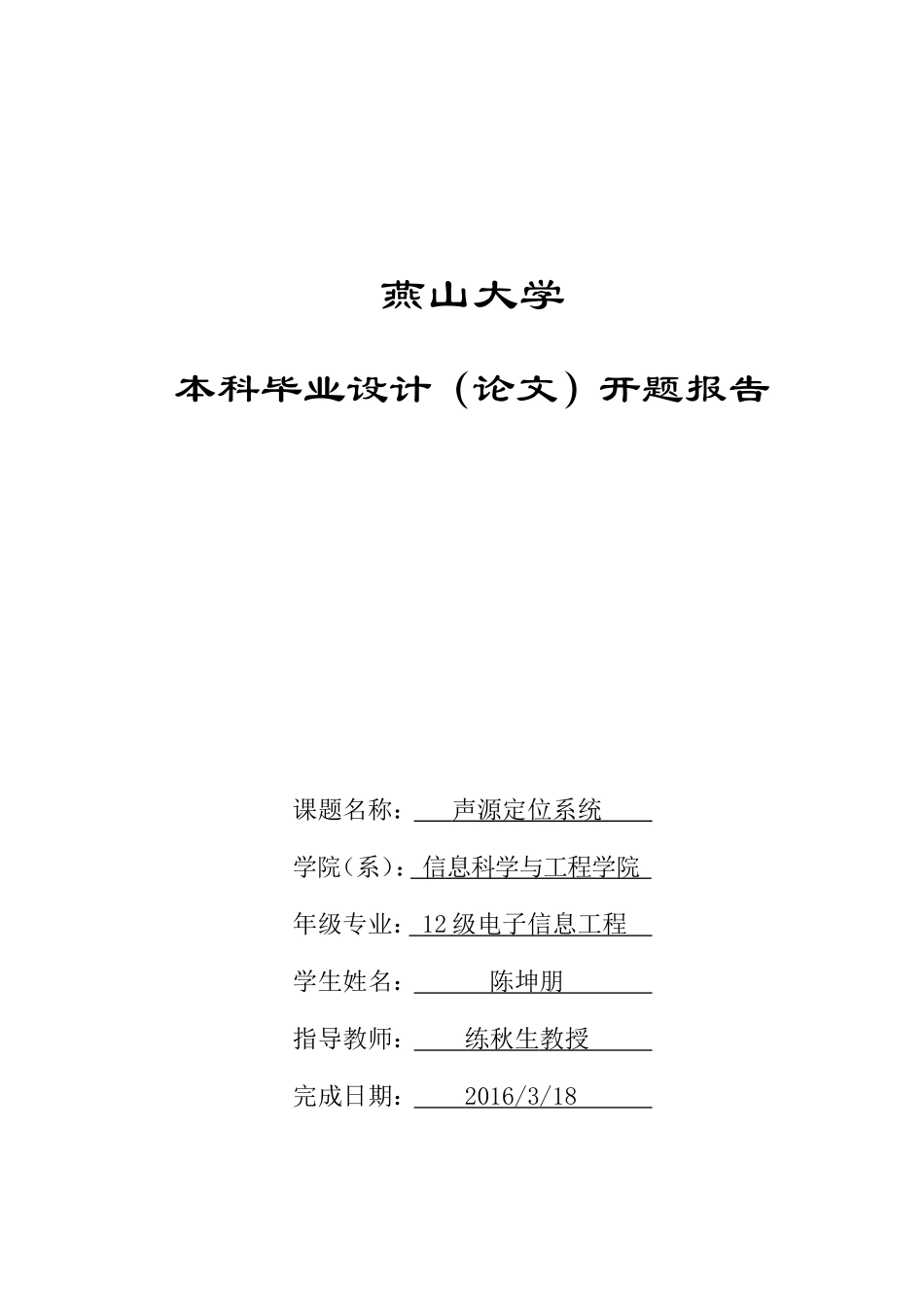

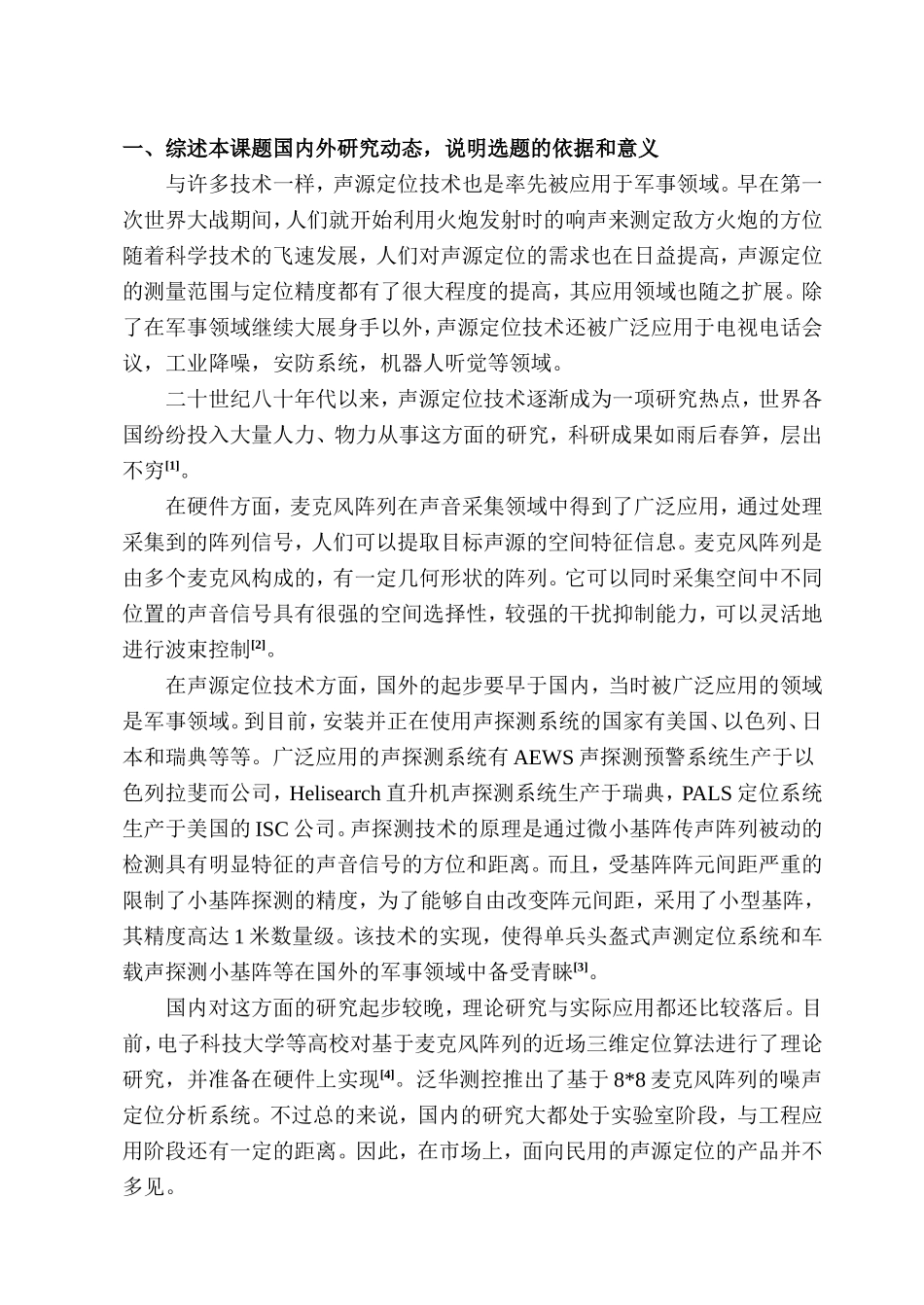

燕山大学本科毕业设计（论文）开题报告课题名称：声源定位系统学院（系）：信息科学与工程学院年级专业：12级电子信息工程学生姓名：陈坤朋指导教师：练秋生教授完成日期：2016/3/18一、综述本课题国内外研究动态，说明选题的依据和意义与许多技术一样，声源定位技术也是率先被应用于军事领域。早在第一次世界大战期间，人们就开始利用火炮发射时的响声来测定敌方火炮的方位随着科学技术的飞速发展，人们对声源定位的需求也在日益提高，声源定位的测量范围与定位精度都有了很大程度的提高，其应用领域也随之扩展。除了在军事领域继续大展身手以外，声源定位技术还被广泛应用于电视电话会议，工业降噪，安防系统，机器人听觉等领域。二十世纪八十年代以来，声源定位技术逐渐成为一项研究热点，世界各国纷纷投入大量人力、物力从事这方面的研究，科研成果如雨后春笋，层出不穷[1]。在硬件方面，麦克风阵列在声音采集领域中得到了广泛应用，通过处理采集到的阵列信号，人们可以提取目标声源的空间特征信息。麦克风阵列是由多个麦克风构成的，有一定几何形状的阵列。它可以同时采集空间中不同位置的声音信号具有很强的空间选择性，较强的干扰抑制能力，可以灵活地进行波束控制[2]。在声源定位技术方面，国外的起步要早于国内，当时被广泛应用的领域是军事领域。到目前，安装并正在使用声探测系统的国家有美国、以色列、日本和瑞典等等。广泛应用的声探测系统有AEWS声探测预警系统生产于以色列拉斐而公司，Helisearch直升机声探测系统生产于瑞典，PALS定位系统生产于美国的ISC公司。声探测技术的原理是通过微小基阵传声阵列被动的检测具有明显特征的声音信号的方位和距离。而且，受基阵阵元间距严重的限制了小基阵探测的精度，为了能够自由改变阵元间距，采用了小型基阵，其精度高达1米数量级。该技术的实现，使得单兵头盔式声测定位系统和车载声探测小基阵等在国外的军事领域中备受青睐[3]。国内对这方面的研究起步较晚，理论研究与实际应用都还比较落后。目前，电子科技大学等高校对基于麦克风阵列的近场三维定位算法进行了理论研究，并准备在硬件上实现[4]。泛华测控推出了基于8*8麦克风阵列的噪声定位分析系统。不过总的来说，国内的研究大都处于实验室阶段，与工程应用阶段还有一定的距离。因此，在市场上，面向民用的声源定位的产品并不多见。二、研究的基本内容，拟解决的主要问题1.基本内容声源定位技术研究涉及声学、信号检测、数字信号处理、电子学、软件设计等诸多技术领域，在诸多军用和民用西东中具有极其重要的意义，对军事系统中，它有助于武器的精确打击，为最终摧毁对方提供有力保证；就民用系统来说，可以为目标提供可靠的服务，起到安全保障作用。声源定位技术具有被动探测方式、不受通讯条件干扰、可全天候工作的特点，但因为声源定位环境的复杂性，再加之信号采集过程中不可避免的给语音信号掺进了各种噪声干扰，都是的定位问题成为了一个极具挑战性的研究课题。本次研究得基本内容：设计一个基于单片机的声源定位系统，采用了麦克风阵列定位的方式利用时延估计技术对二维平面内的声源信号进行定位。系统包括：声响模块、接受模块、信号处理模块。2.拟解决的主要内容本次设计主要解决的问题是利用单片机定位生源的位置。声源发出声音麦克风阵列接收后发送给信号处理模块，信号处理模块根据广义互相关算法计算声源位置，显示在显示屏上。三、研究步骤、方法及措施1.查阅资料，了解硬件的工作流程如图3-1所示图3-1硬件系统流程图声响模块接收模块接受模块（51系列单片机）2.系统软件实现声源定位系统的实现程序的基本流程图如图3-2所示:NYY图3-2程序流程图开始初始化采集卡初始化成功读取数据时域滤波时间差正常到达时间差计算坐标的计算与输出返回坐标的计算与输出从程序流程图中可知，系统的软件主要包括:初始化子程序，数据读取子程序，时域滤波子程序，时延估计子程序以及坐标的计算与输出子程序。四、设计方案对比方案1：基于51系列单片机51系列单片机具有完整的按位操作系统；具有乘法及除法指令，方便编程；具有二进制—十进制的调整指令，方便十进制的计量；...
