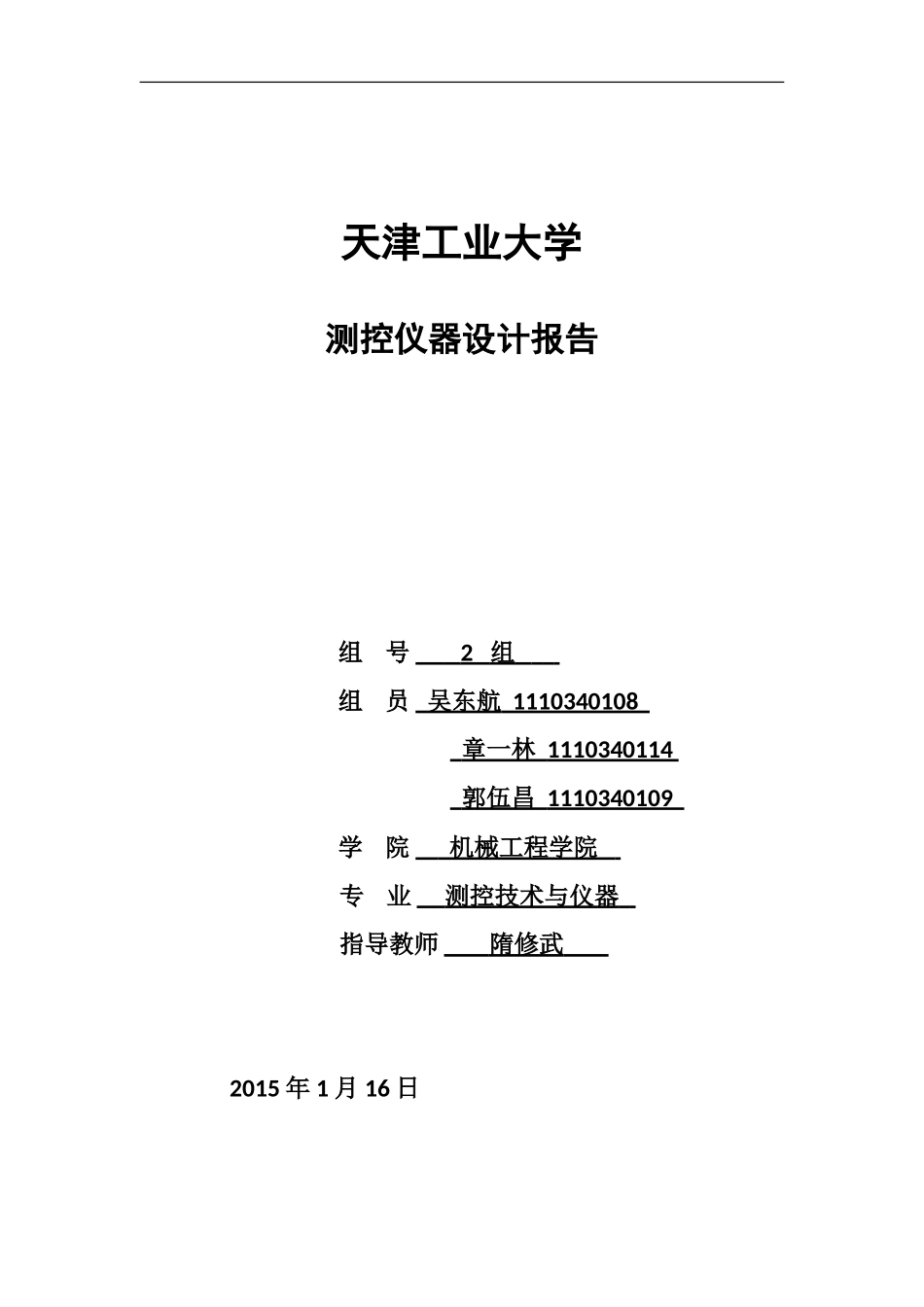

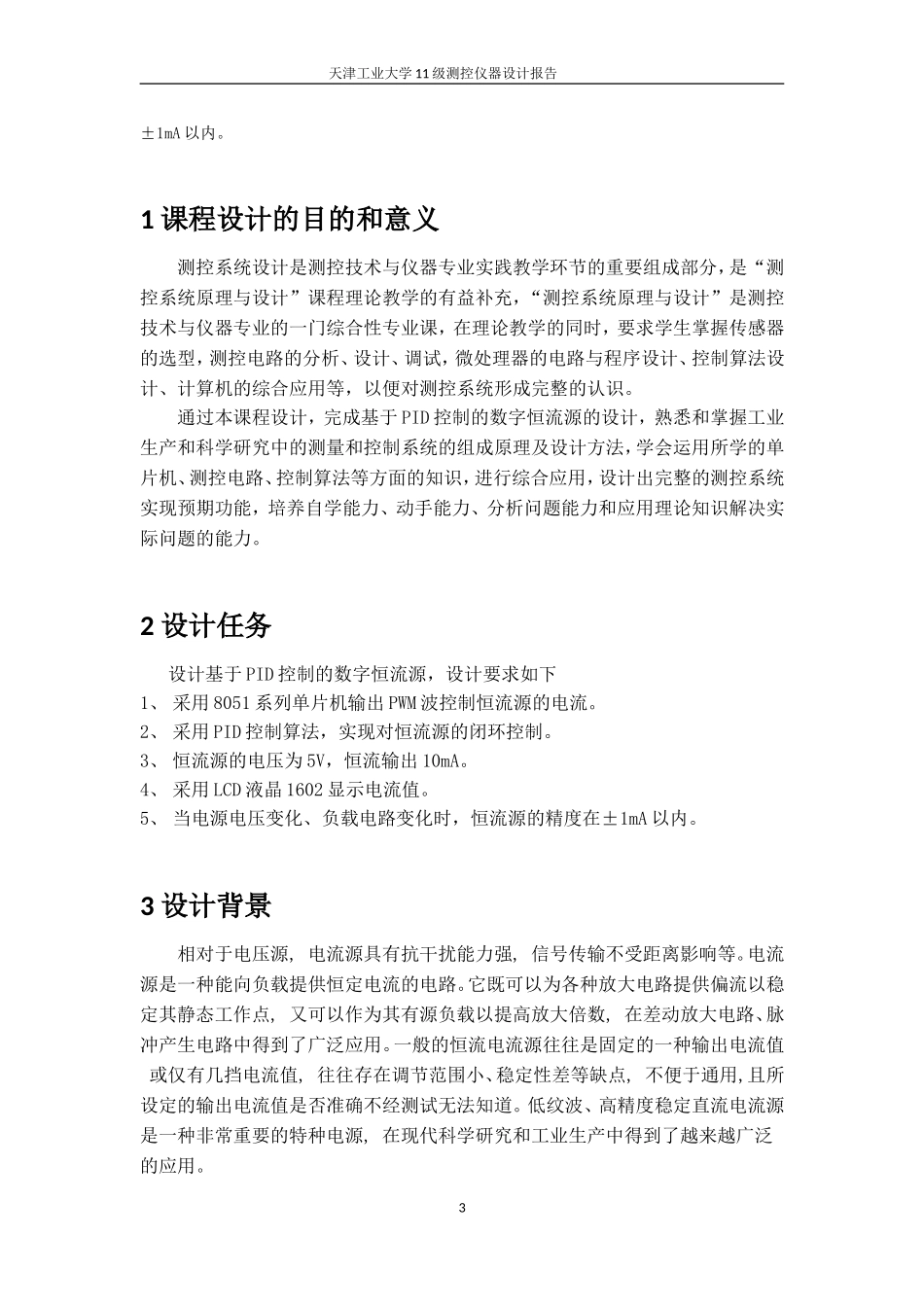

天津工业大学测控仪器设计报告组号2组组员吴东航1110340108章一林1110340114郭伍昌1110340109学院机械工程学院专业测控技术与仪器指导教师隋修武2015年1月16日天津工业大学11级测控仪器设计报告目录1课程设计的目的和意义.......................................................................................................32设计任务...............................................................................................................................33设计背景...............................................................................................................................34总体设计方案.......................................................................................................................45硬件电路设计.......................................................................................................................45.1采样模块........................................................................................................................45.2滤波模块........................................................................................................................65.3运算放大模块................................................................................................................65.4A/D转换模块.................................................................................................................75.5显示模块........................................................................................................................86软件电路设计.....................................................................................................................106.1流程图..........................................................................................................................106.2PID控制算法................................................................................................................126.3PWM输出....................................................................................................................126.4A/D转换.......................................................................................................................137调试与仿真结果分析.........................................................................................................138心得体会.............................................................................................................................149参考文献.............................................................................................................................14附录一电路图...................................................................................................................15附录二程序.......................................................................................................................16摘要：针对各种低压电器校验及性能测试过程中需要高稳定、高精度的恒流源要求,在对现有主要恒流源产品设计仔细分析的基础上,设计了一种以AT89C51为核心的高稳定数控恒流源。整个系统采用闭环PID控制,输出PWM波控制恒流源的电流。经实际应用测试,该恒流源输出电流可在10mA左右恒定,当电源电压变化、负载电路变化时，恒流源的精度在2天津工业大学11级测控仪器设计报告±1mA以内。1课程设计的目的和意义测控系统设计是测控技术与仪器专业实践教学环节的重要组成部分，是“测控系统原理与设计”课程理论教学的有益补充，“测控系统原理与设计”是测控技术与仪器专...
