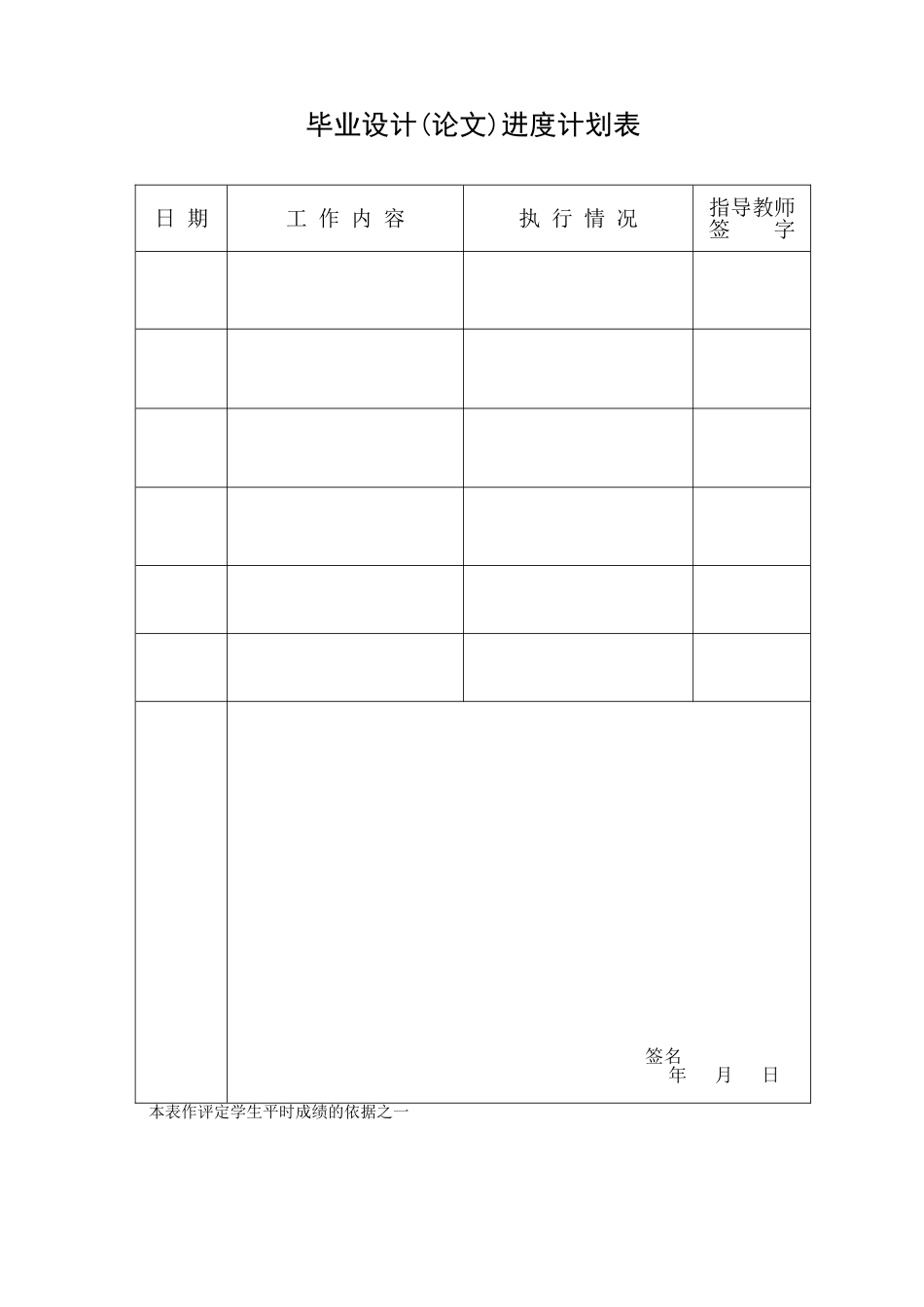

毕业设计（论文）（成教）题目：基于PLC的打包机控制系统院(系)：机械与电子工程学院专业：姓名：学号：指导教师：二〇一二年二月十六日毕业设计（论文）任务书学生姓名学号专业院（系）毕业设计（论文）题目基于PLC的打包机控制系统任务与要求设计一个基于可编程控制器的PLC为控制的打包机控制系统。所设计的PLC打包机适合应用在现代化各行业中，能够实际完成各项货物的打包。在企业中能够有一定精度的实现打包操作。完成时间段年月日至年月日共周指导教师单位职称院（系）审核意见毕业设计(论文)进度计划表日期工作内容执行情况指导教师签字签名年月日本表作评定学生平时成绩的依据之一摘要打包机是一种动作步骤复杂的机床设备，在打包机控制系统中应用可编程序控制器能简化系统的设计并提高系统的工作效率和可靠性。在这篇文章中以化纤打包机的控制系统为例。首先介绍了三菱FX2N的特性特点、程序设计方法和编程方法，程序设计方法和编程方法包括经验设计法、顺序控制设计法和STL（StepLadderInstruction）步进梯形指令，然后详细具体地分析和介绍了化纤打包机控制系统的组成、电气特征和程序。最后介绍了应用个人计算机来向可编程序控制器中输入程序。所使用的软件是三菱公司的SWOPC—FXGP/WIN—C。关键字：打包机；可编程序控制器；步进梯形指令；个人计算计。AbstractThepackageingmachineryisakindofstepingcomplicatedmachinetools.ApplyingProgrammableLogicControllertothecontrolsystemofpackageingmachinerycansimplifythesystemdesignandraisetheeffectivenessandreliabilityofthesystem.Inthispaper,thecontrolsystemsofchemicalfiberbalerareusedasaexample.Atfirstitintroducesthecharacteristics,methodofdesigningtheprogram,andmethodofeditingtheprogramofMitsubishiFX2N.ThemethodofdesigningandeditingtheprogramincludetheExperienceDesigningMethod,SequencelyControllingDesigningMethod,andSTL(StepLadderInstruction).Then,itconcretelyanalysesandintroducestheelectricalconstruct,electricalfeature,andprogramofthecontrolsystemsofchemicalfiberbaler.AtlastitintroducesusingthepersonalcomputertoinputtheprogramintotheProgrammablePackageingMachinery.TheusedsoftwareisSWOPC-FXGP/WIN-CofMitsubishicompany.Keywords:packageingmachinery;ProgrammableLogicController;StepLadderInstruction;personalcomputer目录第一章绪论..................................................................................................................1第一节可编程控制器在打包机中的应用概述.......................................................1第二节发达国家包装机械技术水平及发展趋势...................................................1第三节21世纪包装机械基础技术的发展重点......................................................2第二章FX2N系列PLC性能、经验设计法简介.........................................................3第一节三菱FX2N系列可编程控制器性能............................................................3第二节梯形图的经验设计法简介...........................................................................3第三章化纤打包机控制系统的设计实现..................................................................4第一节化纤打包机的基本动作、工艺要求和运行控制方式...............................4第二节打包机控制系统设计的实现.......................................................................4第四章应用个人计算机程序开发系统向PLC中导入程序....................................19第一节个人计算机程序开发系统概述.................................................................19第二节向PLC中输入程序的过程.......................................................................19结论............................................................
