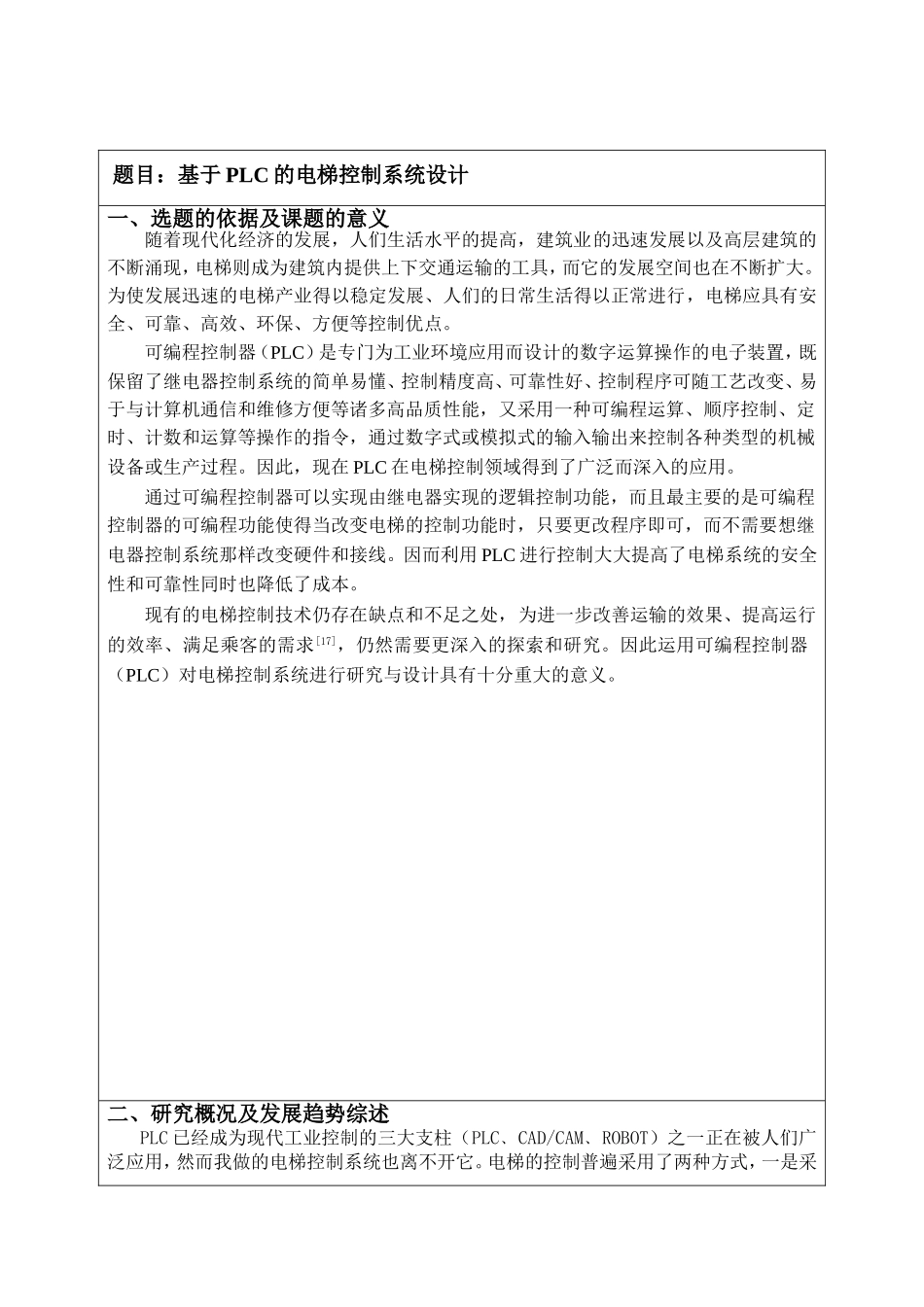

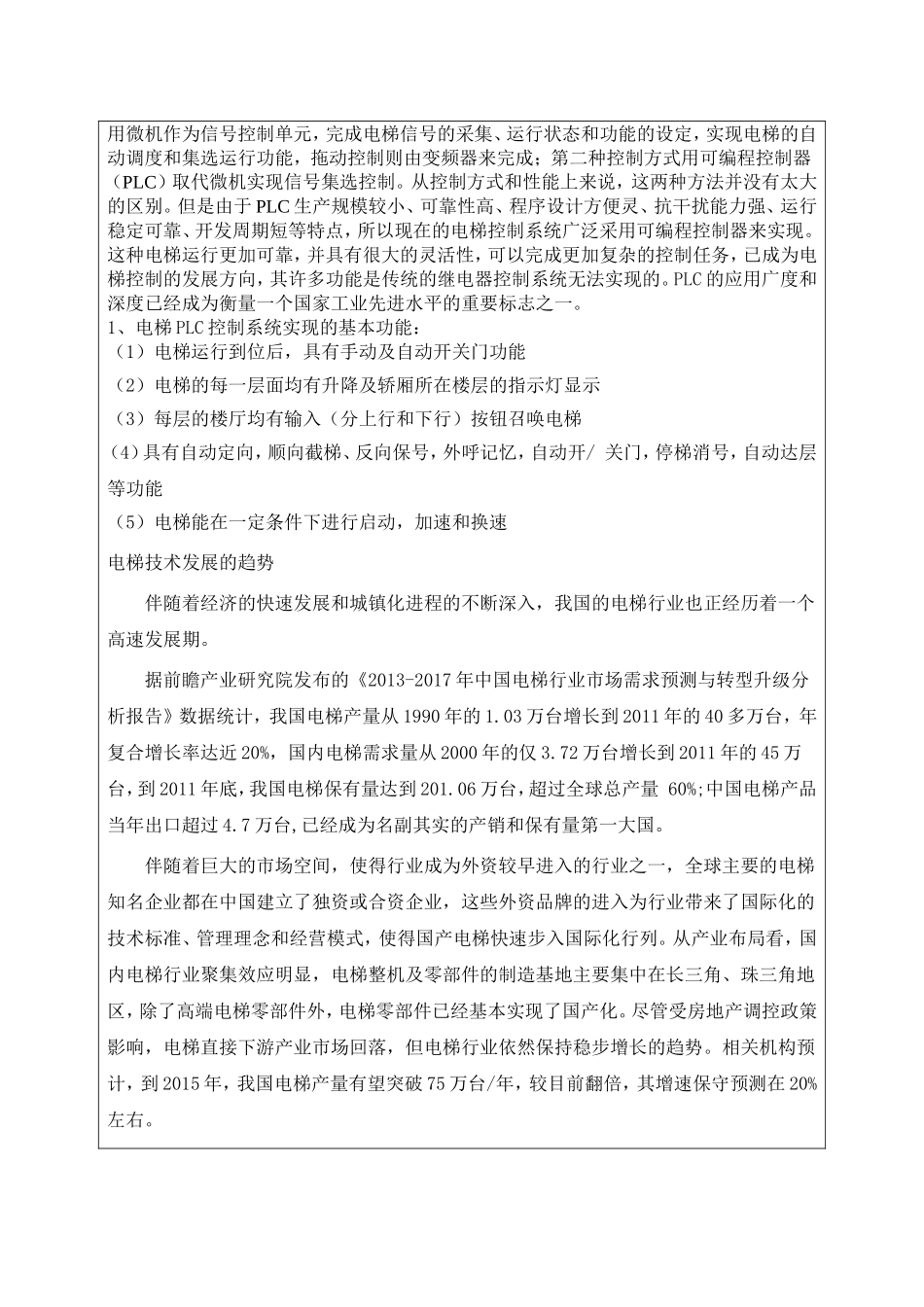

新疆工程学院2014届毕业（设计）论文开题报告电力工程系（部）电气工程及其自动化专业题目基于PLC的电梯控制系统设计学生姓名李芳班级电气工程12-1班学号2012220039指导教师石黄霞日期年月日新疆工程学院教务处订制题目：基于PLC的电梯控制系统设计一、选题的依据及课题的意义随着现代化经济的发展，人们生活水平的提高，建筑业的迅速发展以及高层建筑的不断涌现，电梯则成为建筑内提供上下交通运输的工具，而它的发展空间也在不断扩大。为使发展迅速的电梯产业得以稳定发展、人们的日常生活得以正常进行，电梯应具有安全、可靠、高效、环保、方便等控制优点。可编程控制器（PLC）是专门为工业环境应用而设计的数字运算操作的电子装置，既保留了继电器控制系统的简单易懂、控制精度高、可靠性好、控制程序可随工艺改变、易于与计算机通信和维修方便等诸多高品质性能，又采用一种可编程运算、顺序控制、定时、计数和运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。因此，现在PLC在电梯控制领域得到了广泛而深入的应用。通过可编程控制器可以实现由继电器实现的逻辑控制功能，而且最主要的是可编程控制器的可编程功能使得当改变电梯的控制功能时，只要更改程序即可，而不需要想继电器控制系统那样改变硬件和接线。因而利用PLC进行控制大大提高了电梯系统的安全性和可靠性同时也降低了成本。现有的电梯控制技术仍存在缺点和不足之处，为进一步改善运输的效果、提高运行的效率、满足乘客的需求[17]，仍然需要更深入的探索和研究。因此运用可编程控制器（PLC）对电梯控制系统进行研究与设计具有十分重大的意义。二、研究概况及发展趋势综述PLC已经成为现代工业控制的三大支柱（PLC﹑CAD/CAM﹑ROBOT）之一正在被人们广泛应用，然而我做的电梯控制系统也离不开它。电梯的控制普遍采用了两种方式，一是采用微机作为信号控制单元，完成电梯信号的采集、运行状态和功能的设定，实现电梯的自动调度和集选运行功能，拖动控制则由变频器来完成；第二种控制方式用可编程控制器（PLC）取代微机实现信号集选控制。从控制方式和性能上来说，这两种方法并没有太大的区别。但是由于PLC生产规模较小、可靠性高、程序设计方便灵、抗干扰能力强、运行稳定可靠、开发周期短等特点，所以现在的电梯控制系统广泛采用可编程控制器来实现。这种电梯运行更加可靠，并具有很大的灵活性，可以完成更加复杂的控制任务，已成为电梯控制的发展方向，其许多功能是传统的继电器控制系统无法实现的。PLC的应用广度和深度已经成为衡量一个国家工业先进水平的重要标志之一。1、电梯PLC控制系统实现的基本功能：（1）电梯运行到位后，具有手动及自动开关门功能（2）电梯的每一层面均有升降及轿厢所在楼层的指示灯显示（3）每层的楼厅均有输入（分上行和下行）按钮召唤电梯（4）具有自动定向，顺向截梯、反向保号，外呼记忆，自动开/关门，停梯消号，自动达层等功能（5）电梯能在一定条件下进行启动，加速和换速电梯技术发展的趋势伴随着经济的快速发展和城镇化进程的不断深入，我国的电梯行业也正经历着一个高速发展期。据前瞻产业研究院发布的《2013-2017年中国电梯行业市场需求预测与转型升级分析报告》数据统计，我国电梯产量从1990年的1.03万台增长到2011年的40多万台，年复合增长率达近20%，国内电梯需求量从2000年的仅3.72万台增长到2011年的45万台，到2011年底，我国电梯保有量达到201.06万台，超过全球总产量60%;中国电梯产品当年出口超过4.7万台,已经成为名副其实的产销和保有量第一大国。伴随着巨大的市场空间，使得行业成为外资较早进入的行业之一，全球主要的电梯知名企业都在中国建立了独资或合资企业，这些外资品牌的进入为行业带来了国际化的技术标准、管理理念和经营模式，使得国产电梯快速步入国际化行列。从产业布局看，国内电梯行业聚集效应明显，电梯整机及零部件的制造基地主要集中在长三角、珠三角地区，除了高端电梯零部件外，电梯零部件已经基本实现了国产化。尽管受房地产调控政策影响，电梯直接下游产业市场回落，但电梯行业依然保持稳步增长的趋势。相关...
