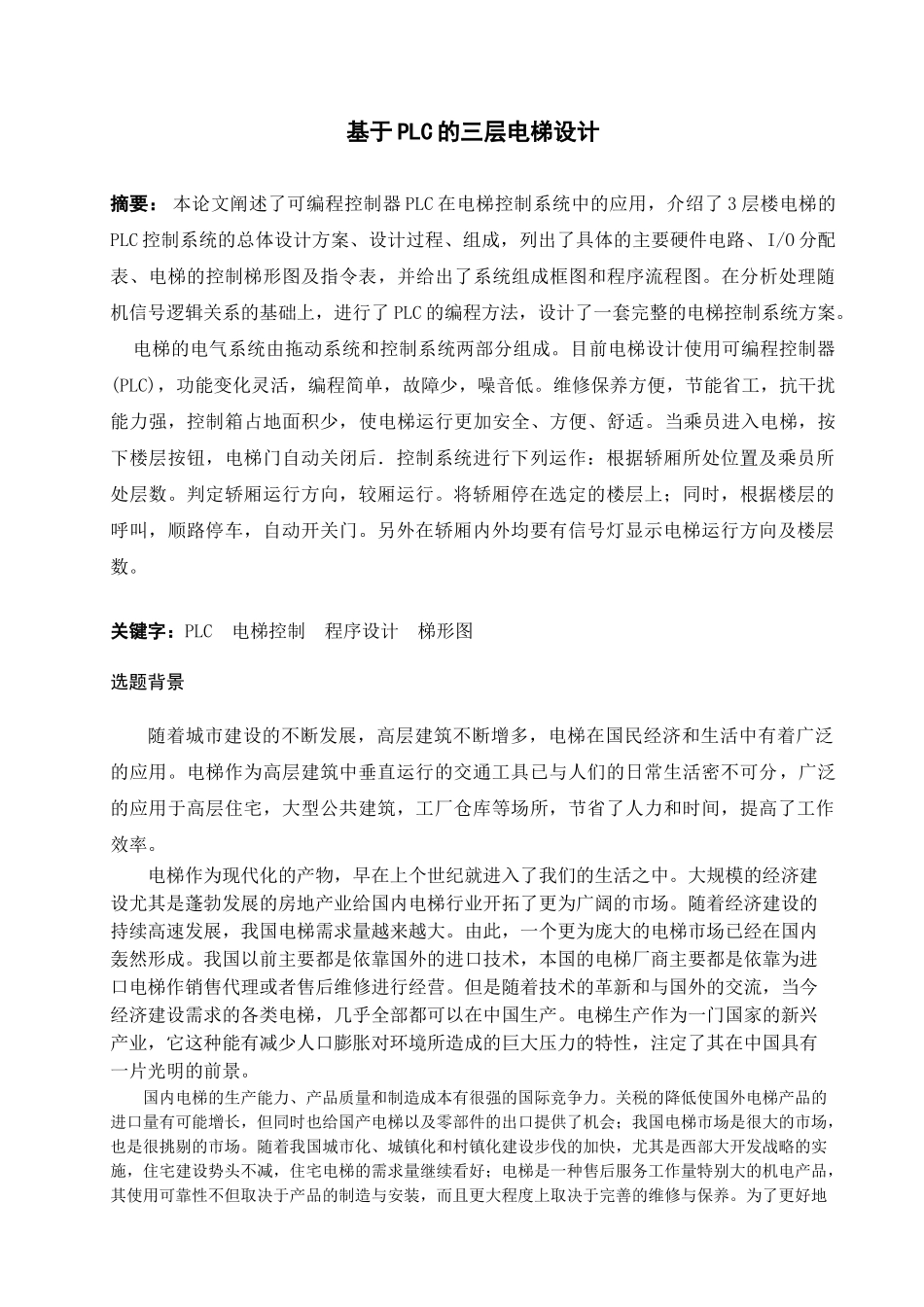

基于PLC的三层电梯设计摘要：本论文阐述了可编程控制器PLC在电梯控制系统中的应用，介绍了3层楼电梯的PLC控制系统的总体设计方案、设计过程、组成，列出了具体的主要硬件电路、I/O分配表、电梯的控制梯形图及指令表，并给出了系统组成框图和程序流程图。在分析处理随机信号逻辑关系的基础上，进行了PLC的编程方法，设计了一套完整的电梯控制系统方案。电梯的电气系统由拖动系统和控制系统两部分组成。目前电梯设计使用可编程控制器(PLC)，功能变化灵活，编程简单，故障少，噪音低。维修保养方便，节能省工，抗干扰能力强，控制箱占地面积少，使电梯运行更加安全、方便、舒适。当乘员进入电梯，按下楼层按钮，电梯门自动关闭后．控制系统进行下列运作：根据轿厢所处位置及乘员所处层数。判定轿厢运行方向，较厢运行。将轿厢停在选定的楼层上；同时，根据楼层的呼叫，顺路停车，自动开关门。另外在轿厢内外均要有信号灯显示电梯运行方向及楼层数。关键字：PLC电梯控制程序设计梯形图选题背景随着城市建设的不断发展，高层建筑不断增多，电梯在国民经济和生活中有着广泛的应用。电梯作为高层建筑中垂直运行的交通工具已与人们的日常生活密不可分，广泛的应用于高层住宅，大型公共建筑，工厂仓库等场所，节省了人力和时间，提高了工作效率。电梯作为现代化的产物，早在上个世纪就进入了我们的生活之中。大规模的经济建设尤其是蓬勃发展的房地产业给国内电梯行业开拓了更为广阔的市场。随着经济建设的持续高速发展，我国电梯需求量越来越大。由此，一个更为庞大的电梯市场已经在国内轰然形成。我国以前主要都是依靠国外的进口技术，本国的电梯厂商主要都是依靠为进口电梯作销售代理或者售后维修进行经营。但是随着技术的革新和与国外的交流，当今经济建设需求的各类电梯，几乎全部都可以在中国生产。电梯生产作为一门国家的新兴产业，它这种能有减少人口膨胀对环境所造成的巨大压力的特性，注定了其在中国具有一片光明的前景。国内电梯的生产能力、产品质量和制造成本有很强的国际竞争力。关税的降低使国外电梯产品的进口量有可能增长，但同时也给国产电梯以及零部件的出口提供了机会；我国电梯市场是很大的市场，也是很挑剔的市场。随着我国城市化、城镇化和村镇化建设步伐的加快，尤其是西部大开发战略的实施，住宅建设势头不减，住宅电梯的需求量继续看好；电梯是一种售后服务工作量特别大的机电产品，其使用可靠性不但取决于产品的制造与安装，而且更大程度上取决于完善的维修与保养。为了更好地适应市场要求，电梯企业目前应该注意进一步遵守市场行为规范，努力培育自主开发能力，组建完善的维修保养和售后服务网络，不断提高国产电梯和民族品牌的市场竞争力。方案的比较和论证影响电梯质量好坏的关键是它的控制系统。传统的电梯自动控制一是由继电器——接触器进行控制，其缺点是触点多，接线复杂，故障率高，可靠性差，维护工作量大，二是有微机控制，其缺点是系统抗干扰能力弱，而采用PLC组成的控制系统很好的解决了上述问题，它工作可靠性高，灵活性好，通用性高，编程简单，使用方便，而且它的抗干扰能力远远强于传统电梯的，它使电梯的运行更加安全，方便。已成为目前电梯系统中使用最多的控制方式。程序总体结构制电梯的结构电梯是一个具有特种容载装置轿厢沿着恒定不变的铅垂导轨，在不同水平面间歇运动的用电力驱动的起重机械，它适宜于装置在二层以上的高层建筑物内，专供上下运送人员或货物之用。电梯的结构及其装备可分为机械、电气两大部分，现将组成电梯的主要部件按其安装部位的不同分别介绍，并说明其作用如下：电梯位置判断程序电梯上下控制程序电梯状态显示程序电梯开关门控制程序电梯呼叫信号采集电梯楼层显示电梯保护控制程序电梯上下状态显示防夹程序一、机房部分：1、曳引机：电梯的起重机构，安装在专用承重钢梁上，其主要有下列部件组成：a.驱动电动机―采用变压变频（VVVF）驱动方式，对电机进行控制，电梯起动时，逆变部分使定子频率从零赫兹，按要求上升到额定频率，使转速相应从零速平滑地上升到额定值，电梯停站前电源频率从额定频率按要求下降，使转...
