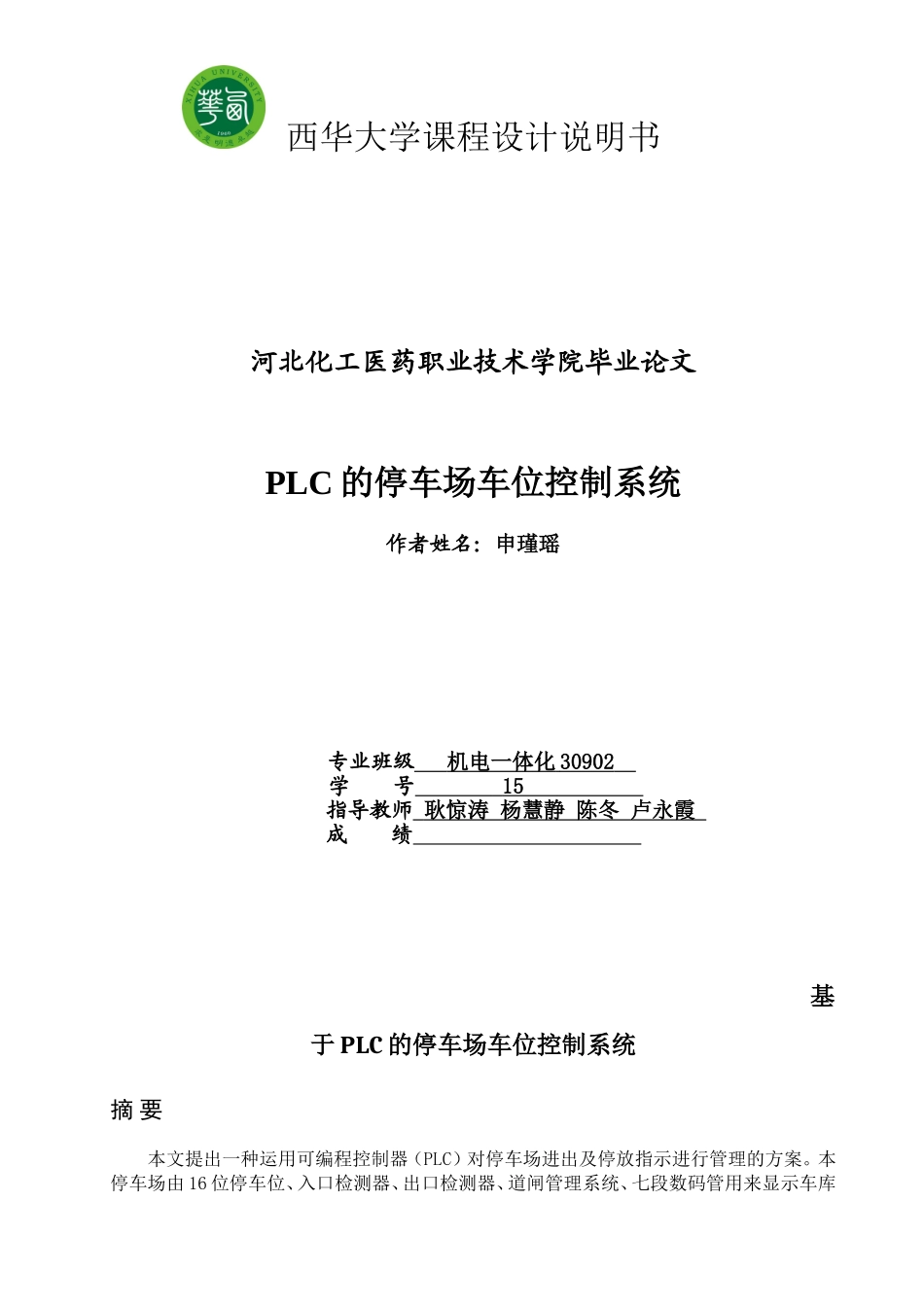

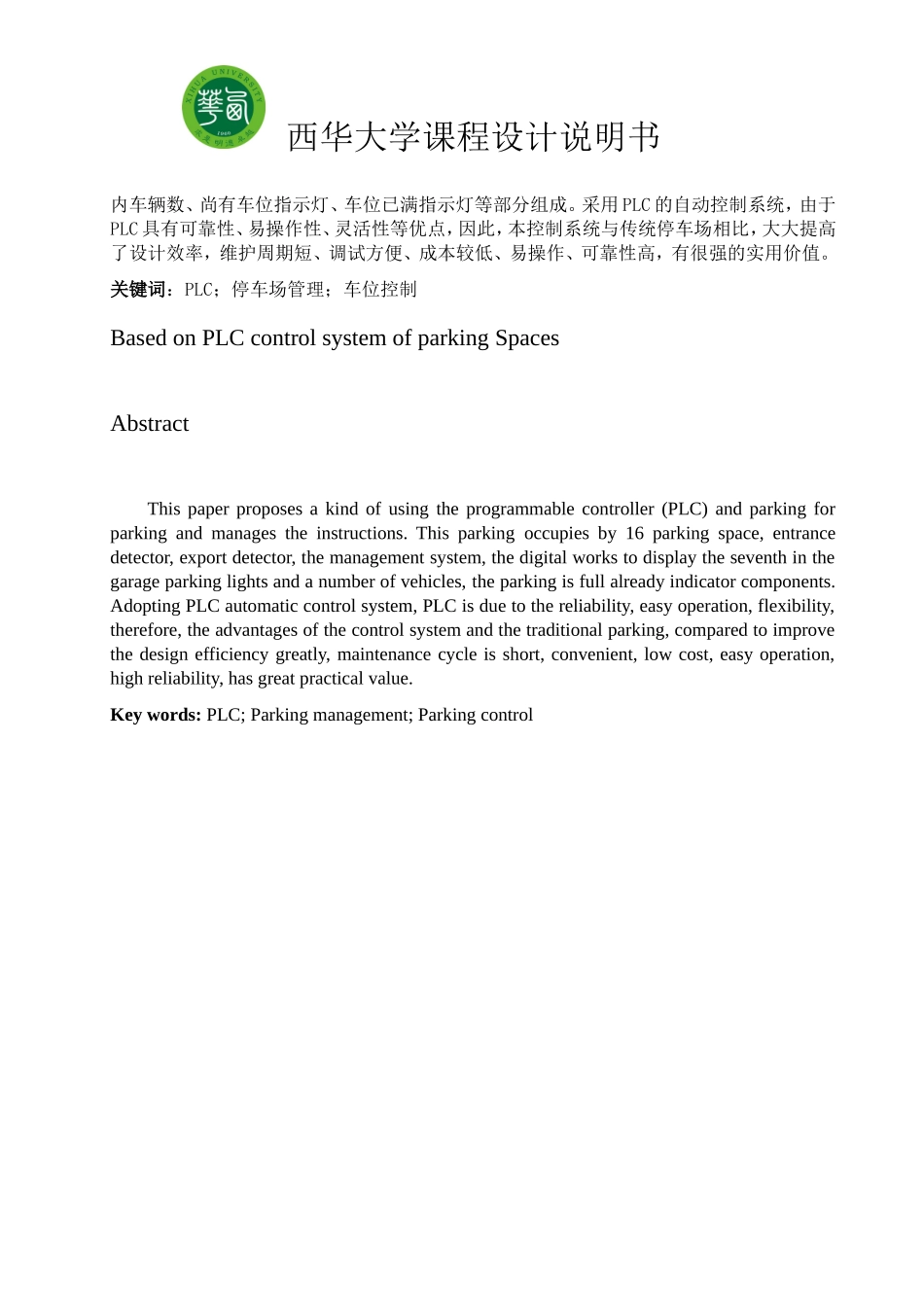

西华大学课程设计说明书河北化工医药职业技术学院毕业论文PLC的停车场车位控制系统作者姓名：申瑾瑶专业班级机电一体化30902学号15指导教师耿惊涛杨慧静陈冬卢永霞成绩基于PLC的停车场车位控制系统摘要本文提出一种运用可编程控制器（PLC）对停车场进出及停放指示进行管理的方案。本停车场由16位停车位、入口检测器、出口检测器、道闸管理系统、七段数码管用来显示车库西华大学课程设计说明书内车辆数、尚有车位指示灯、车位已满指示灯等部分组成。采用PLC的自动控制系统，由于PLC具有可靠性、易操作性、灵活性等优点，因此，本控制系统与传统停车场相比，大大提高了设计效率，维护周期短、调试方便、成本较低、易操作、可靠性高，有很强的实用价值。关键词：PLC；停车场管理；车位控制BasedonPLCcontrolsystemofparkingSpacesAbstractThispaperproposesakindofusingtheprogrammablecontroller(PLC)andparkingforparkingandmanagestheinstructions.Thisparkingoccupiesby16parkingspace,entrancedetector,exportdetector,themanagementsystem,thedigitalworkstodisplaytheseventhinthegarageparkinglightsandanumberofvehicles,theparkingisfullalreadyindicatorcomponents.AdoptingPLCautomaticcontrolsystem,PLCisduetothereliability,easyoperation,flexibility,therefore,theadvantagesofthecontrolsystemandthetraditionalparking,comparedtoimprovethedesignefficiencygreatly,maintenancecycleisshort,convenient,lowcost,easyoperation,highreliability,hasgreatpracticalvalue.Keywords:PLC;Parkingmanagement;Parkingcontrol西华大学课程设计说明书目录第1章停车场的概论……………………………………………………………………1.1停车场的种类………………………………………………………………………1.2停车场管理模式的发展……………………………………………………………第2章可编程控制器（PLC）简介及发展趋势………………………………………2.1PLC的起源……………………………………………………………………………2.2PLC的特点……………………………………………………………………………2.3PLC发展的方向………………………………………………………………………2.4PLC选型及简介………………………………………………………………………2.5PLC总结…………………………………………………………………………………………西华大学课程设计说明书第3章硬件系统的设计……………………………………………………………………3.1七段数码管的设计……………………………………………………………………3.2车位传感器……………………………………………………………………………3.3道闸管理系统…………………………………………………………………………3.4车位指示板……………………………………………………………………………第4章软件系统的设计…………………………………………………………………4.1PLC外部输入输出点（I/O）…………………………………………………………4.2车辆进库……………………………………………………………………………4.3车辆出库……………………………………………………………………………4.4车辆进出库梯形图……………………………………………………………………4.5软件程序………………………………………………………………………………第5章课题总结及展望.............................................5.1课题总结………………………………………………………………………………5.2展望……………………………………………………………………………………致谢……………………………………………………………………………………………参考文献………………………………………………………………………………………停车场车位控制系统第1章停车场的概论1.1停车场的种类停车场的形式经历了从露天、平面、人工收费到地下、自动计费停车场到塔式、立体、智西华大学课程设计说明书能取车、自动计费的发展历程。根据停车...
