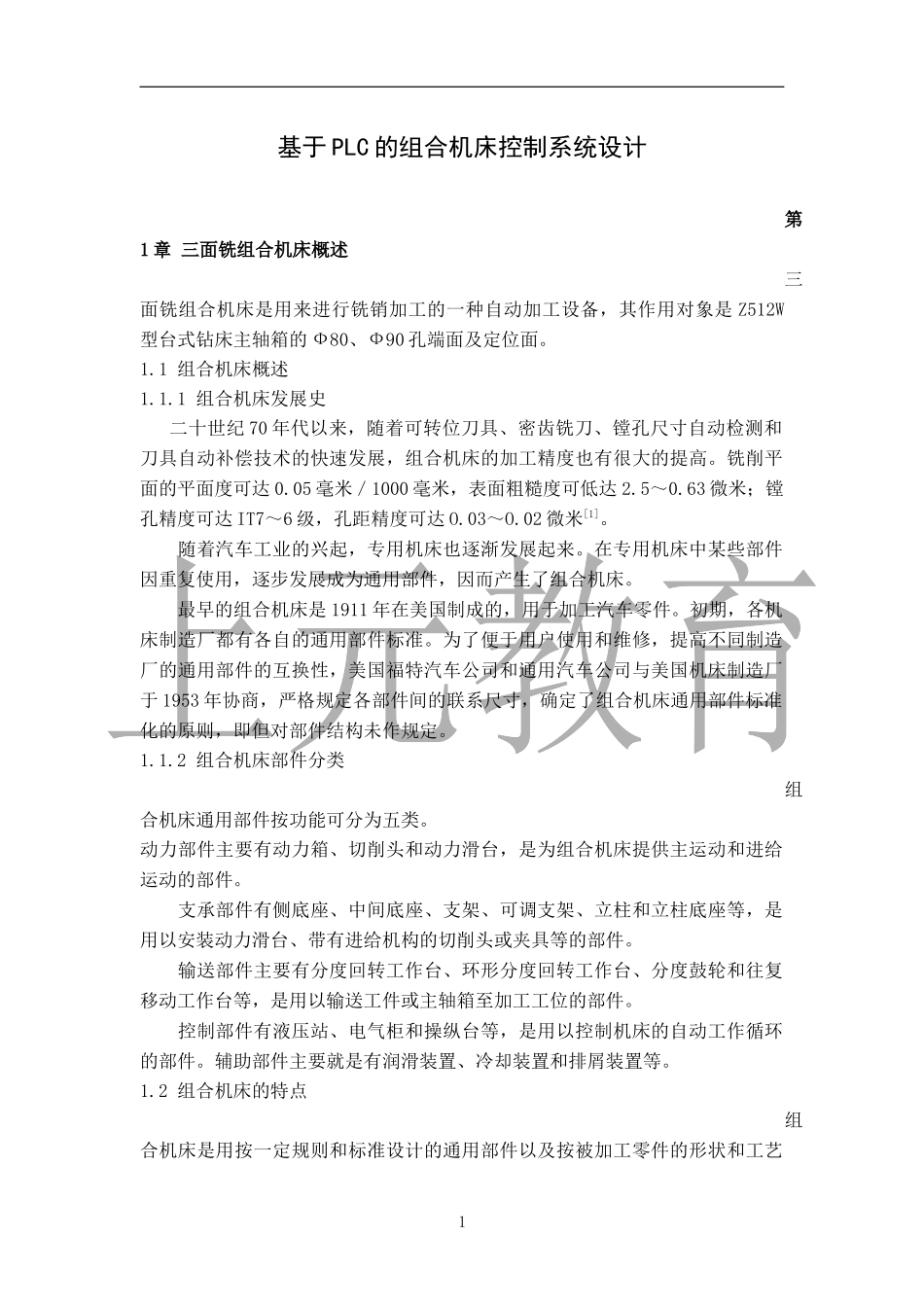

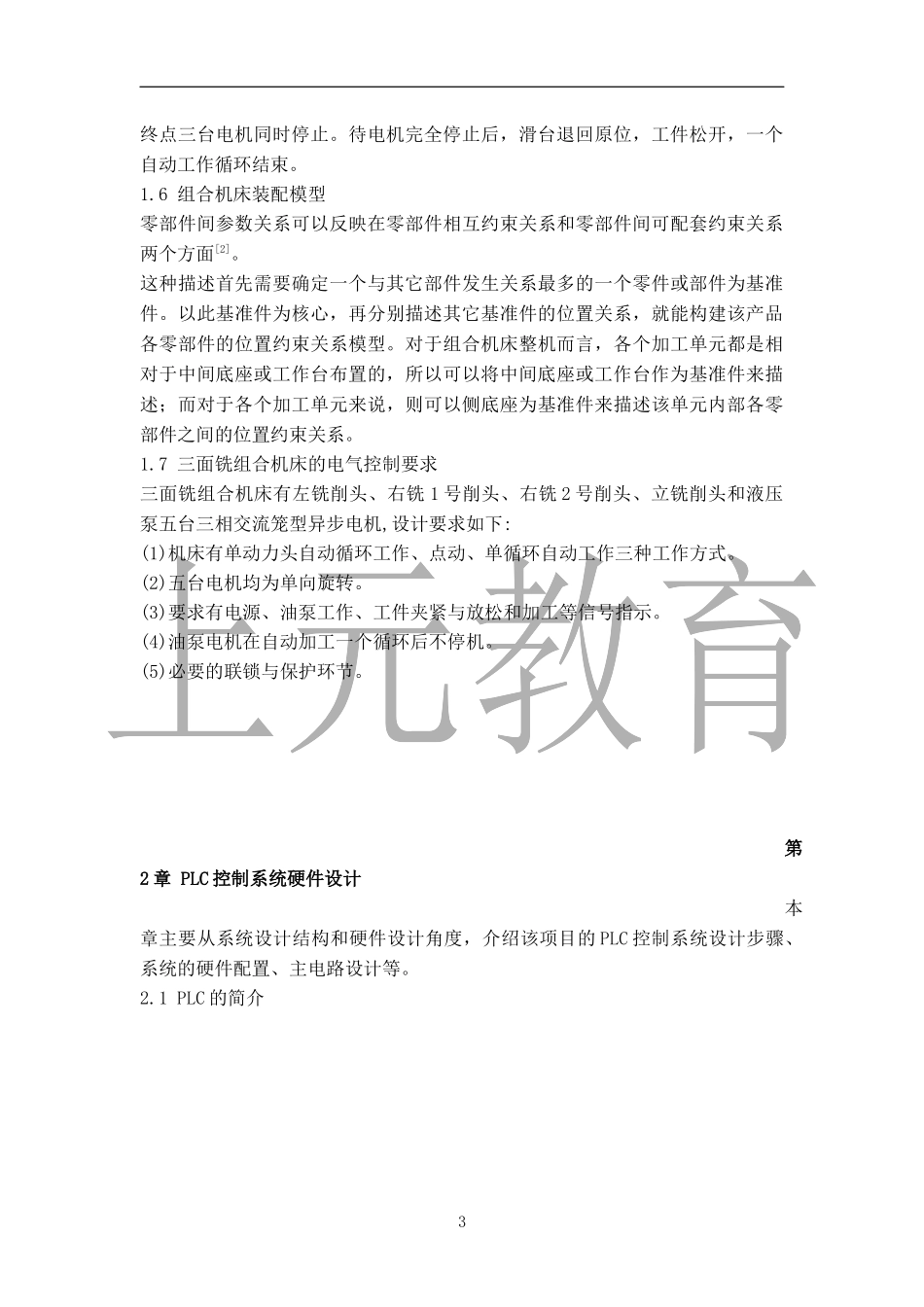

基于PLC的组合机床控制系统设计第1章三面铣组合机床概述三面铣组合机床是用来进行铣销加工的一种自动加工设备，其作用对象是Z512W型台式钻床主轴箱的Ф80、Ф90孔端面及定位面。1.1组合机床概述1.1.1组合机床发展史二十世纪70年代以来，随着可转位刀具、密齿铣刀、镗孔尺寸自动检测和刀具自动补偿技术的快速发展，组合机床的加工精度也有很大的提高。铣削平面的平面度可达0.05毫米／1000毫米，表面粗糙度可低达2.5～0.63微米；镗孔精度可达IT7～6级，孔距精度可达O.03～O.02微米[1]。随着汽车工业的兴起，专用机床也逐渐发展起来。在专用机床中某些部件因重复使用，逐步发展成为通用部件，因而产生了组合机床。最早的组合机床是1911年在美国制成的，用于加工汽车零件。初期，各机床制造厂都有各自的通用部件标准。为了便于用户使用和维修，提高不同制造厂的通用部件的互换性，美国福特汽车公司和通用汽车公司与美国机床制造厂于1953年协商，严格规定各部件间的联系尺寸，确定了组合机床通用部件标准化的原则，即但对部件结构未作规定。1.1.2组合机床部件分类组合机床通用部件按功能可分为五类。动力部件主要有动力箱、切削头和动力滑台，是为组合机床提供主运动和进给运动的部件。支承部件有侧底座、中间底座、支架、可调支架、立柱和立柱底座等，是用以安装动力滑台、带有进给机构的切削头或夹具等的部件。输送部件主要有分度回转工作台、环形分度回转工作台、分度鼓轮和往复移动工作台等，是用以输送工件或主轴箱至加工工位的部件。控制部件有液压站、电气柜和操纵台等，是用以控制机床的自动工作循环的部件。辅助部件主要就是有润滑装置、冷却装置和排屑装置等。1.2组合机床的特点组合机床是用按一定规则和标准设计的通用部件以及按被加工零件的形状和工艺1要求设计的专用部件组成的专用机床。组合机车是由专用机床和万能机床发展来的，它结构简单，又能够重新调整，适应新工件的加工。组合机床与万能机床和专用机床相比，有以下几个特点：1、组合机床结构稳定、工作可靠，使用和维修方便。2、组合机床设计和制造的周期短，投资少，经济效果好。3、组合机床生产效率高，产品质量稳定，劳动强度低。4、组合机床其通用部件和标准零件可以重复利用，不必另行设计和制造。5、组合机床由于采用专用夹具、刀具和导向装置等，对操作工人水平要求不高，加工质量靠工艺装备保证。6、组合机床易于联成组合机床自动线，以适应大规模的生产需要。1.3机床主要结构部件机床主要部件包括床身、工作台、底座、铣削动力头、液压动力滑台、工件松紧油缸、液压站等组成。机床床身安放在底座上，床身上安装有液压动力滑台，工件及夹紧装置放于滑台上。床身的两边各安装有一台铣销头，上方有立铣头，液压站在机床附近。1.4机床加工工件示意图如图1.1所示图1.1Ф80、Ф90孔端面及定位面1.5机床工作过程用工作台上的夹具固定要加工的零件，其他工作准备就绪后，发出加工指令。工件夹紧后压力继电器动作，液压动力滑台（即工作台）开始快进，到位转工进，然后同时起动左铣头、右1号铣头开始加工，加工到某一位置，立铣头开始加工，加工又走一定位置后右1号铣头停止，右2号铣头开始加工，加工到2终点三台电机同时停止。待电机完全停止后，滑台退回原位，工件松开，一个自动工作循环结束。1.6组合机床装配模型零部件间参数关系可以反映在零部件相互约束关系和零部件间可配套约束关系两个方面[2]。这种描述首先需要确定一个与其它部件发生关系最多的一个零件或部件为基准件。以此基准件为核心，再分别描述其它基准件的位置关系，就能构建该产品各零部件的位置约束关系模型。对于组合机床整机而言，各个加工单元都是相对于中间底座或工作台布置的，所以可以将中间底座或工作台作为基准件来描述；而对于各个加工单元来说，则可以侧底座为基准件来描述该单元内部各零部件之间的位置约束关系。1.7三面铣组合机床的电气控制要求三面铣组合机床有左铣削头、右铣1号削头、右铣2号削头、立铣削头和液压泵五台三相交流笼型异步电机,设计要求如下:(1)机床有单动力头自动循环工作、点动、单循环自动工作三种工作方式。(...
