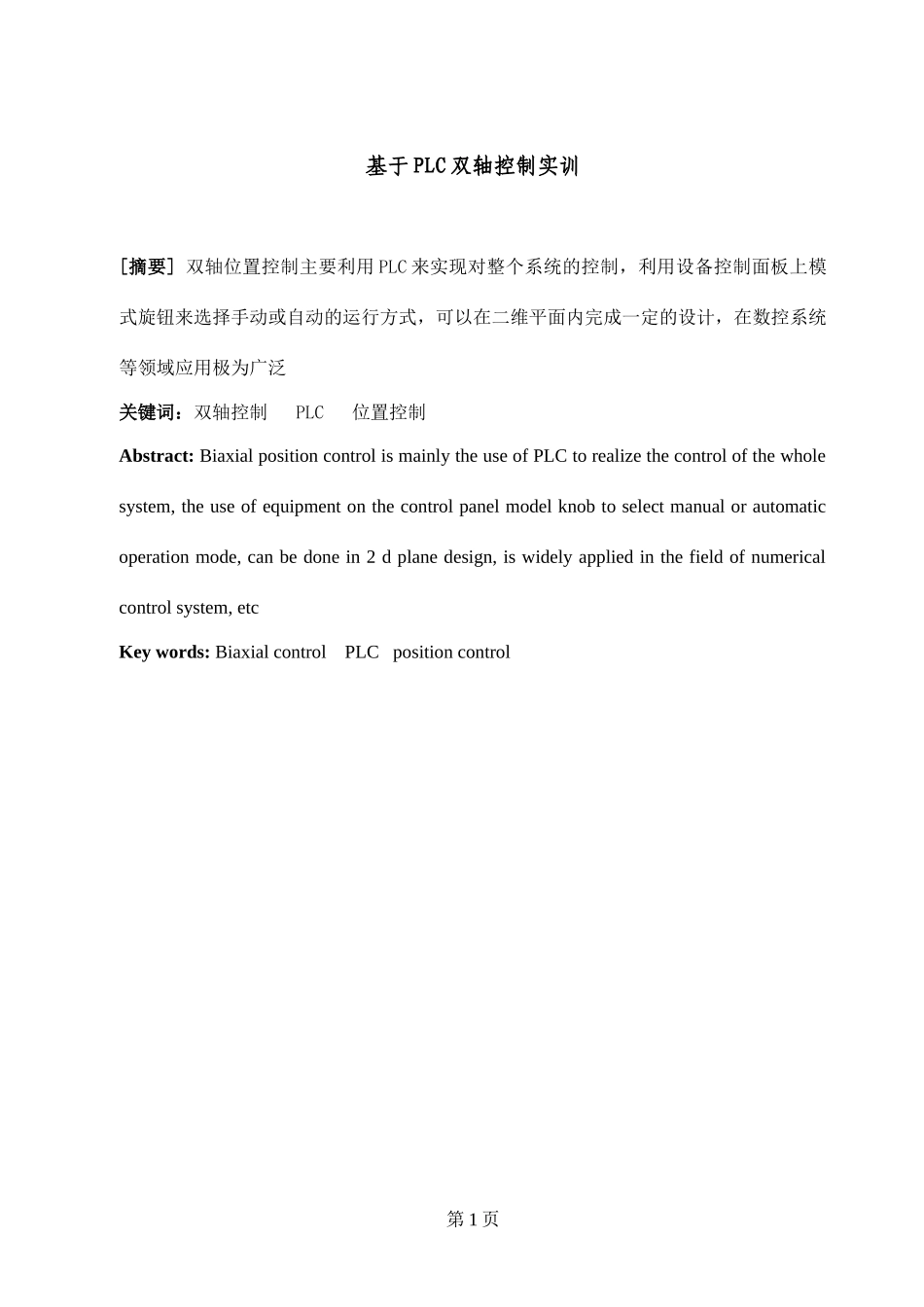

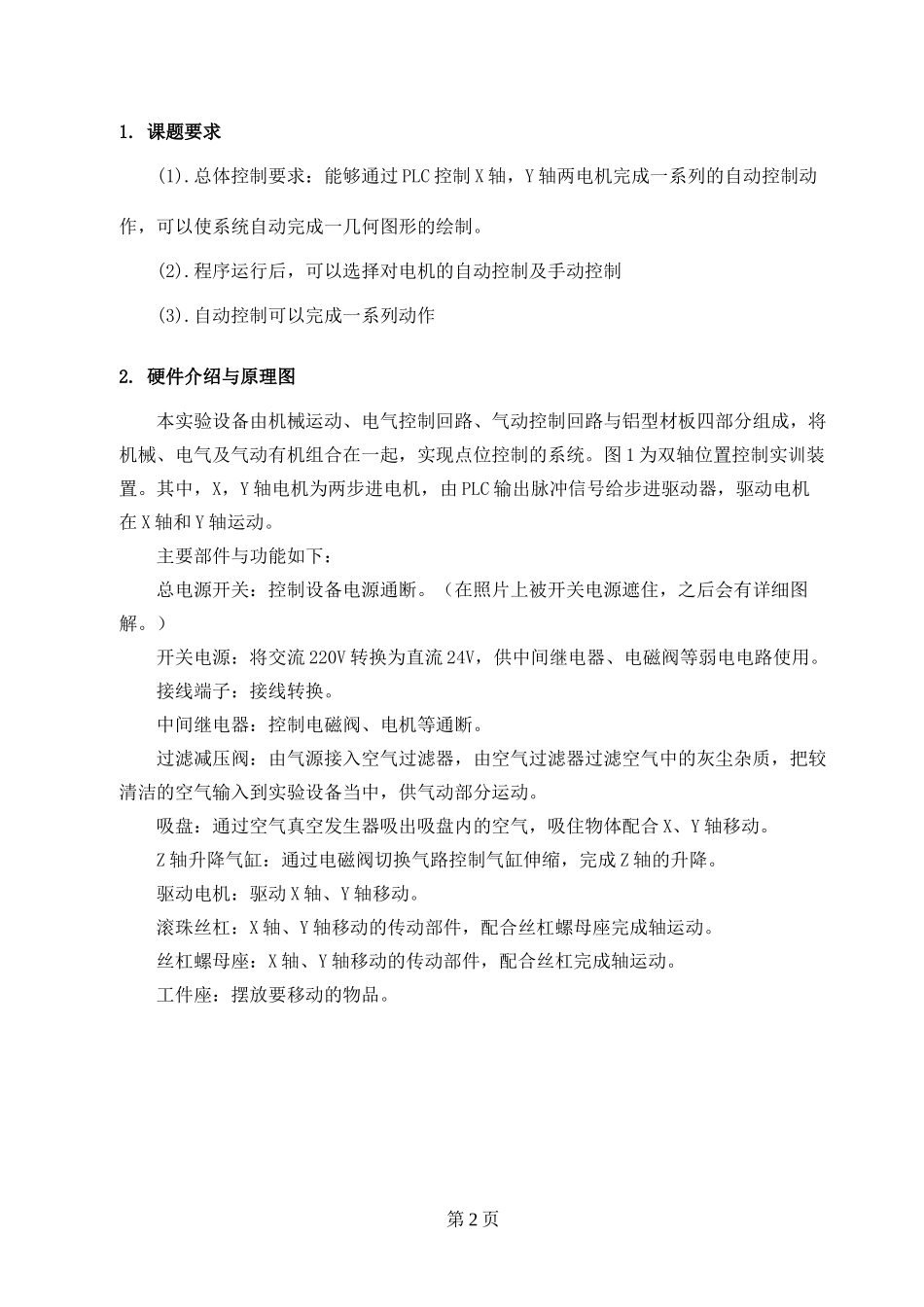

—学年第学期课题名称双轴位置控制实训姓名学号班级成绩基于PLC双轴控制实训[摘要]双轴位置控制主要利用PLC来实现对整个系统的控制，利用设备控制面板上模式旋钮来选择手动或自动的运行方式，可以在二维平面内完成一定的设计，在数控系统等领域应用极为广泛关键词：双轴控制PLC位置控制Abstract:BiaxialpositioncontrolismainlytheuseofPLCtorealizethecontrolofthewholesystem,theuseofequipmentonthecontrolpanelmodelknobtoselectmanualorautomaticoperationmode,canbedonein2dplanedesign,iswidelyappliedinthefieldofnumericalcontrolsystem,etcKeywords:BiaxialcontrolPLCpositioncontrol第1页1.课题要求(1).总体控制要求：能够通过PLC控制X轴，Y轴两电机完成一系列的自动控制动作，可以使系统自动完成一几何图形的绘制。(2).程序运行后，可以选择对电机的自动控制及手动控制(3).自动控制可以完成一系列动作2.硬件介绍与原理图本实验设备由机械运动、电气控制回路、气动控制回路与铝型材板四部分组成，将机械、电气及气动有机组合在一起，实现点位控制的系统。图1为双轴位置控制实训装置。其中，X，Y轴电机为两步进电机，由PLC输出脉冲信号给步进驱动器，驱动电机在X轴和Y轴运动。主要部件与功能如下：总电源开关：控制设备电源通断。（在照片上被开关电源遮住，之后会有详细图解。）开关电源：将交流220V转换为直流24V，供中间继电器、电磁阀等弱电电路使用。接线端子：接线转换。中间继电器：控制电磁阀、电机等通断。过滤减压阀：由气源接入空气过滤器，由空气过滤器过滤空气中的灰尘杂质，把较清洁的空气输入到实验设备当中，供气动部分运动。吸盘：通过空气真空发生器吸出吸盘内的空气，吸住物体配合X、Y轴移动。Z轴升降气缸：通过电磁阀切换气路控制气缸伸缩，完成Z轴的升降。驱动电机：驱动X轴、Y轴移动。滚珠丝杠：X轴、Y轴移动的传动部件，配合丝杠螺母座完成轴运动。丝杠螺母座：X轴、Y轴移动的传动部件，配合丝杠完成轴运动。工件座：摆放要移动的物品。第2页图1双轴位置控制实训装置在搞清各部分原理后，使用万用表测量各接口通断情况，可以得出双轴系统的控制电路接线图如下图所示：图2双轴位置控制装置控制电路接线图第3页图3双轴位置控制装置主电路接线图3.实训设计思路本次实训主要基于三菱FX-3U系列PLC进行设计，由于控制电机为步进电机，所以控制方式有两种方式可以选择：1.可以如单轴控制一样使用定时器进行控制2.可以控制PLC输出的脉冲数使其完成三角形的绘制在设计中，整个自动工作的流程如下流程图所示：图3双轴位置控制流程图其中，由于在手动和自动时需多次使用某一触点，所以在其中需使用中间继电器M，故，中间继电器、线圈、按钮以及动作的对应结果如下表所示：第4页动作对应输入输出口动作对应输入输出口上y0y2右X5下y0左X6右y1y3上X7左y1下X10启动X0下行程X17m4自动X13上行程X16停止X1左行程X14m3复位X2右行程X15Z轴X3急停X11吸盘X4手动x12表1动作与输入输出对应4.软件具体实现由于本次实训有两种方法可以完成，故，分别使用两种方法编程如下：4.1使用定时器编程：使用定时器方式的编程结果如下，整个系统通过控制定时器定时时间与限位开关来完成位置的定位，使其可以画出一个等腰三角形其中，程序中的PLSY为16位连续执行型脉冲输出指令PLC的PLSY指令的编程格式：PLSYK1000D0Y0*K1000：指定的输出脉冲频率，可以是T，C，D，数值或是位元件组合如K4X0*D0：指定的输出脉冲数，可以是T，C，D，数值或是位元件组合如K4X0，当该值为0时，输出脉冲数不受限制*Y0：指定的脉冲输出端子，只能是Y0或Y1第5页图4双轴位置手动流程图第6页图4双轴位置手动流程图4.2使用脉冲数编程：第7页由上文驱动步进电机需输出脉冲驱动，PLSY指令使用后，PLC内相关标志位与寄存器如下：M8029：脉冲发完后，M8029闭合。当M0断开后，M8029自动断开。M8147：Y0输出脉冲时闭合，发完后脉冲自动断开；M8148：Y1输出脉冲时闭合，发完后脉冲自动断开；D8140：记录Y0输出的脉冲总数,32位寄存器D8142：记录Y1输出的脉冲总数,32位寄存器D8136：记录Y0和Y1输出的脉冲总数,32位寄存器故...
