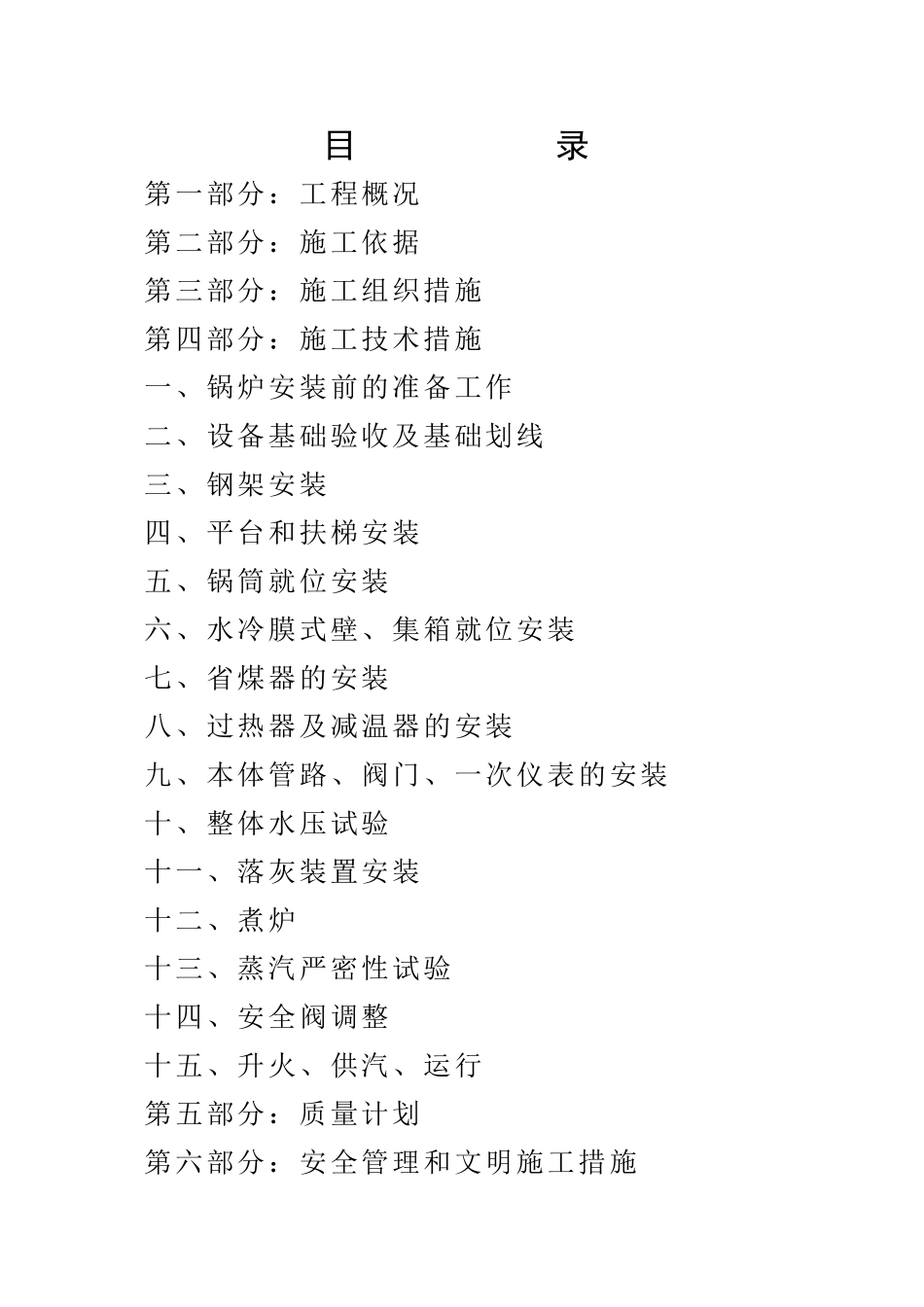

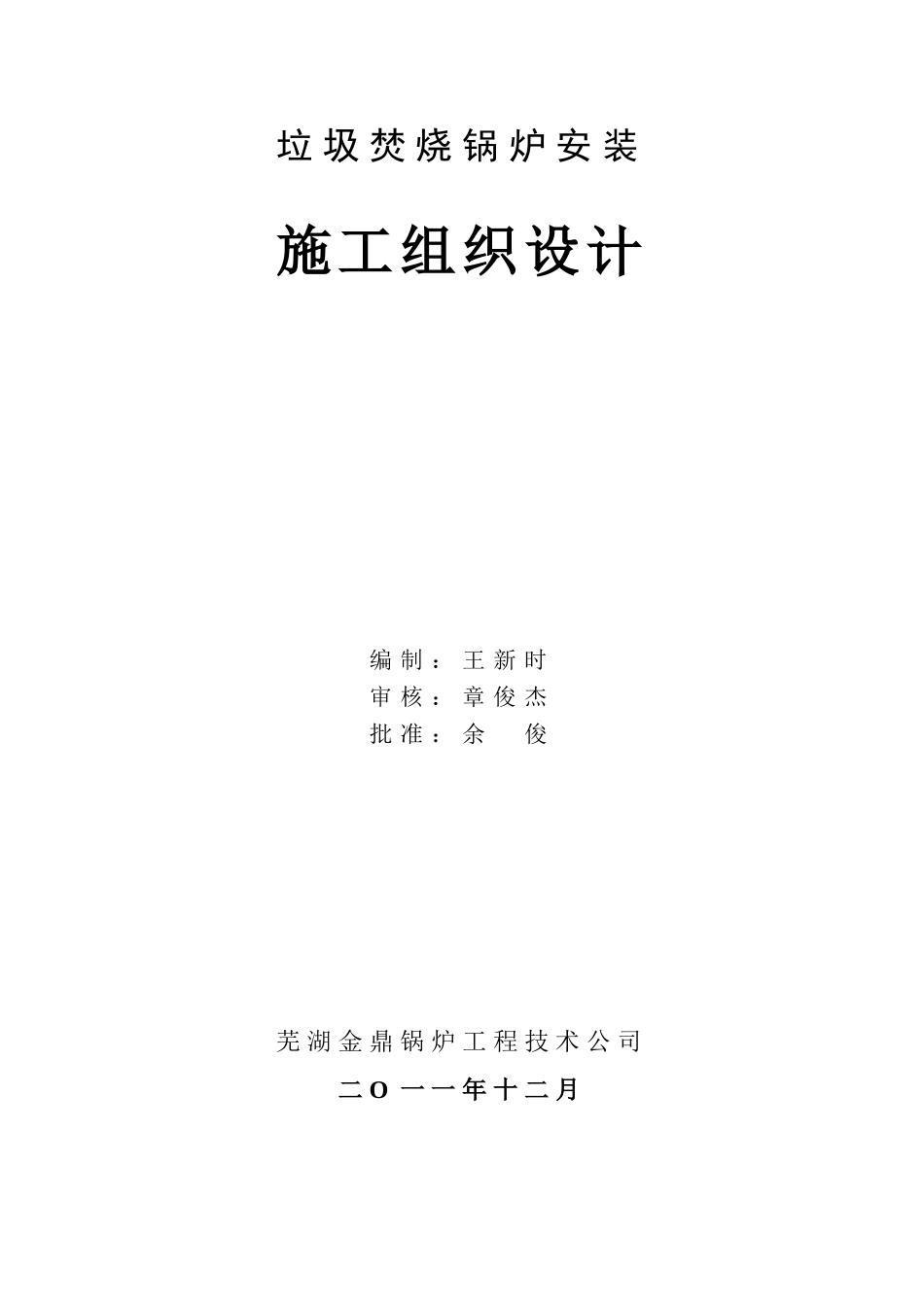

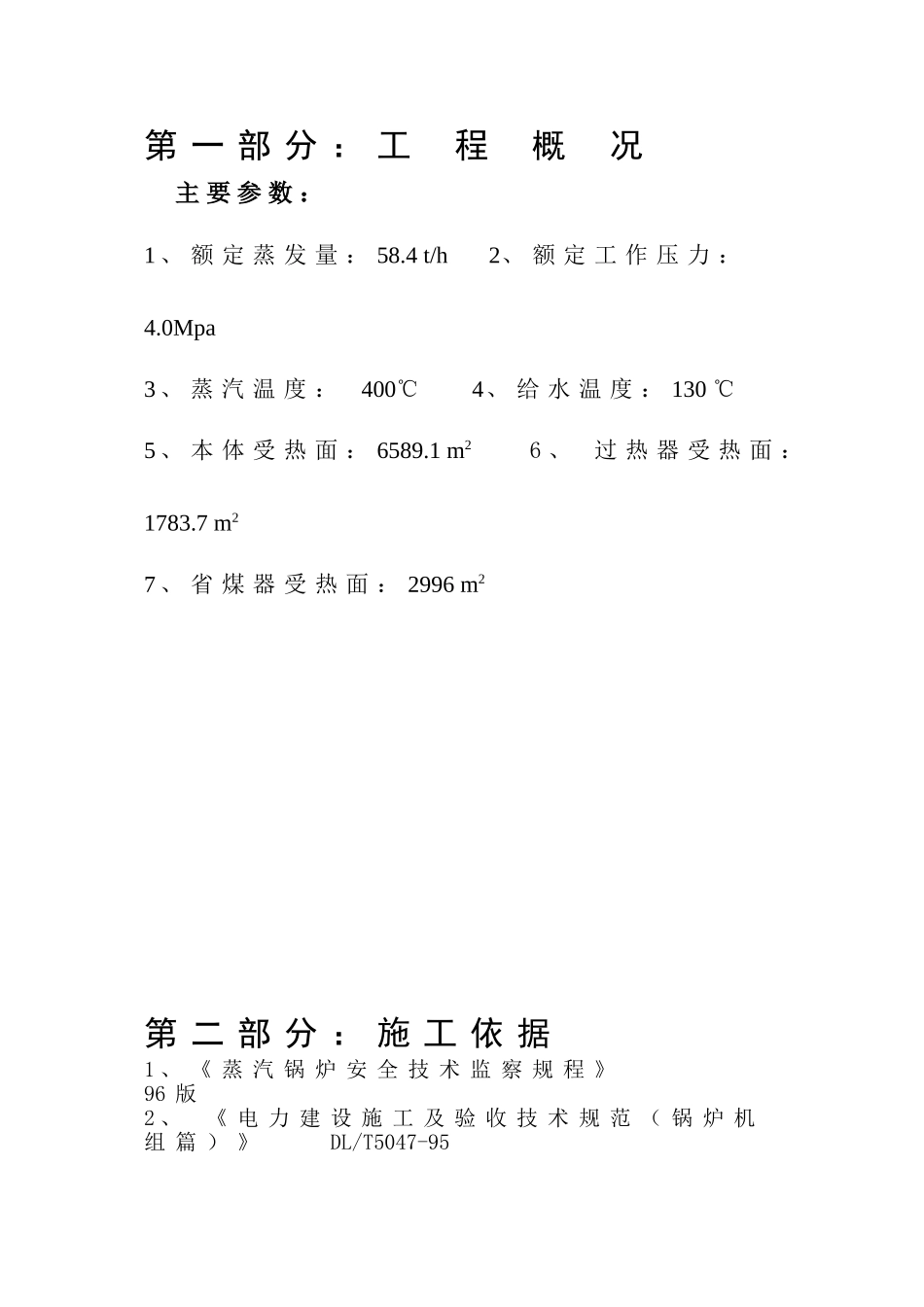

垃圾焚烧锅炉安装施工组织设计编制：王新时审核：章俊杰批准：余俊芜湖金鼎锅炉工程技术公司二O一一年十二月目录第一部分：工程概况第二部分：施工依据第三部分：施工组织措施第四部分：施工技术措施一、锅炉安装前的准备工作二、设备基础验收及基础划线三、钢架安装四、平台和扶梯安装五、锅筒就位安装六、水冷膜式壁、集箱就位安装七、省煤器的安装八、过热器及减温器的安装九、本体管路、阀门、一次仪表的安装十、整体水压试验十一、落灰装置安装十二、煮炉十三、蒸汽严密性试验十四、安全阀调整十五、升火、供汽、运行第五部分：质量计划第六部分：安全管理和文明施工措施第一部分：工程概况主要参数：1、额定蒸发量：58.4t/h2、额定工作压力：4.0Mpa3、蒸汽温度：400℃4、给水温度：130℃5、本体受热面：6589.1m26、过热器受热面：1783.7m27、省煤器受热面：2996m2第二部分：施工依据1、《蒸汽锅炉安全技术监察规程》96版2、《电力建设施工及验收技术规范（锅炉机组篇）》DL/T5047-953、《机械设备安装工程施工及验收通用规范》GB50231-984、《电力建设施工及验收技术规范（管道篇）》DL5031-975、《压缩机、风机、泵安装工程施工及验收规范》GB50275-986、《连续输送设备安装工程施工及验收规范》GB50270-987、《工业自动化仪表施工及验收规范》GBJ93-868、《工业设备及管道绝热工程施工及验收规范》GBJ126-899、《工业炉砌筑工程施工及验收规范》GB211-9710、《电力建设施工及验收技术规范（火力发电厂焊接篇）》DL5007-9211、《火力发电厂金属技术监督规程》DL438-200012、《电力建设施工及验收技术规范（管道焊缝超声波探伤篇）》SDJ67第三部分：施工组织措施我公司是具有国家一级安装资质企业，是一支拥有雄厚施工技术力量和机械设备的专业性锅炉安装队伍，积累了大量的锅炉安装施工技术资料和丰富的施工经验,本工程我们将依靠公司的管理、技术、装备优势，遵循设计，信守合同，精心组织，确保工程如期完成。为确保锅炉安装项目工程如期竣工，我公司组建项目部，委托有关工程技术人员入驻现场，制定详细周密的施工方案，建好材料、机械设备，协调好各方面关系。我公司已充分认识到本工程的质量要求高、工期紧，为此我们按项目法组织施工，成立锅炉安装项目部，下设五个工程队。以设备安装为主，其它工序穿插进行，各专业施工服从施工总计划，在甲方指定的区域建立结构件制作场地，在锅炉房内和制作场地合理位置设配电箱。针对该工程的特点，我们将在施工中精心组织安排施工工序，严格控制施工质量，竭诚配合业主与监理，在工序穿插上按轻重缓急，合理地安排劳动力，在保质保量的前提下，为提前竣工创造条件。由项目经理代表法人对工程质量、安全、文明施工、经济效益等全面负责。项目部按照总体规划的目标及程序严格管理，将总体目标进行分解落实，责任明确，各负其责。机械调配按照工期安排及时组织各类施工机械进场。一、施工组织机构项目部经理项目部质保责任师工艺安装责任师安全责任师焊接责任师探伤责任师电气仪表安装责任师检验责任师综合办公室二、施工组织方案及实施程序1、施工工序基础验收及划线组装平台搭设钢架安装平台、扶梯安装锅筒安装水冷膜式壁管、集箱安装省煤器安装过热器安装炉排安装本体管路、仪表、阀门水压试验落灰装置安装炉墙砌筑保温辅机安装烘炉煮炉严密性试验安全阀调整试运行竣工2、施工方法：安装现场需配置3台汽车吊，一台200吨；一台100吨；一台50吨。200吨汽车吊主要用于炉顶大板梁和锅筒的就位。钢架立柱在地面组合平台上组装成龙门形，然后采用100吨和50吨汽车吊组合吊装就位。水冷膜式壁在组合架上进行组装后再吊装就位（组合原则以现场条件能吊装为宜），过热器、省煤器、落灰斗均整体进行吊装。大件吊装结束后留一台50吨汽车吊配合锅炉其它部件就位安装。3、施工原则：（1）钢架在下面组装时，平台扶梯和炉门构件能组装焊接在钢架上的尽量组焊，凡是锅筒、集箱等的标高全部用红漆划在钢架上，上述工作完成后，该钢架才吊装；（2）安装时炉门构件钢性梁全部焊在水冷膜式壁上，才吊装；三．施工进度计划（见附表）四．保证工期的措...
