埋地钢质管道聚乙烯防腐层GB-T23257-2009[1]VIP免费

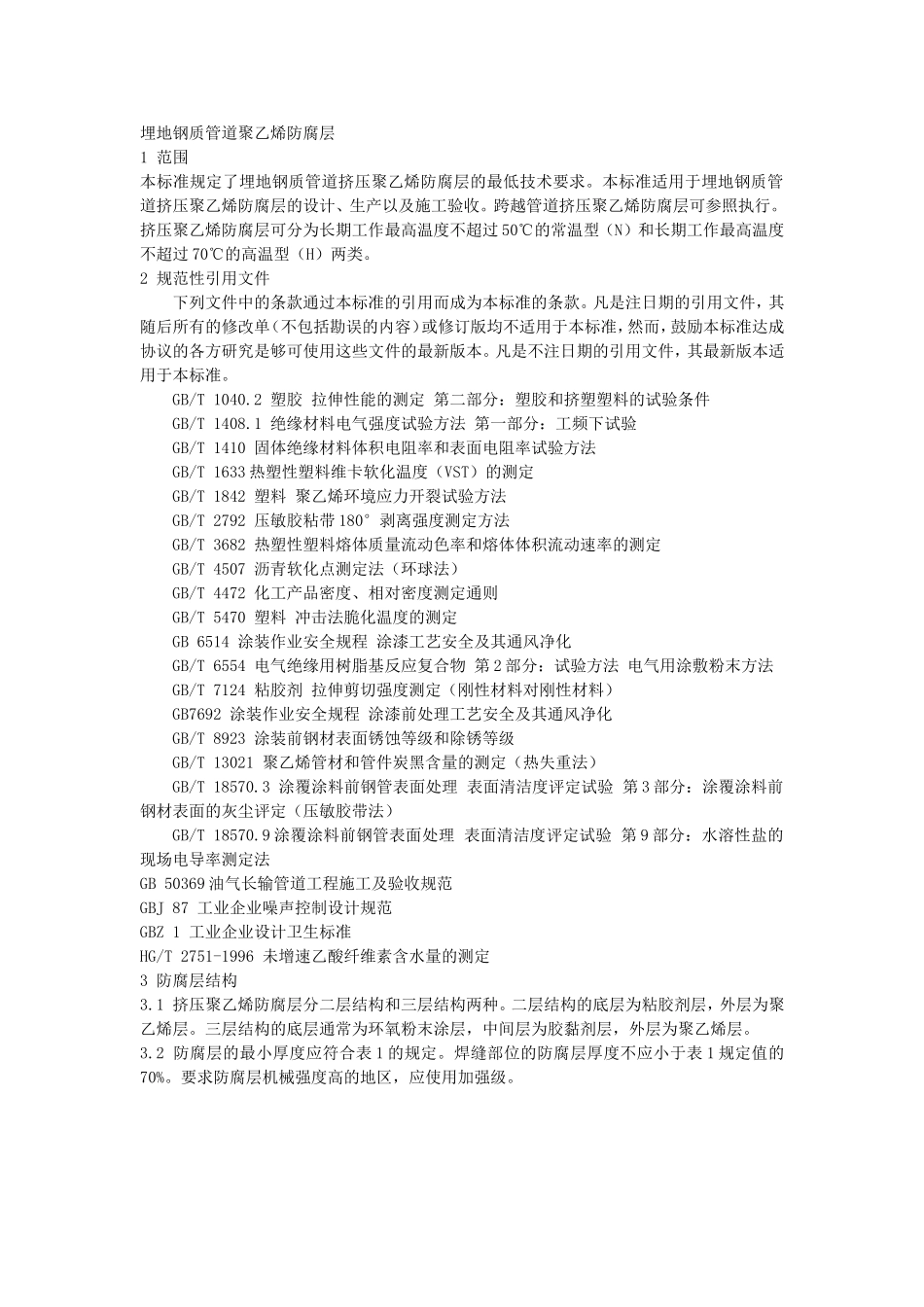

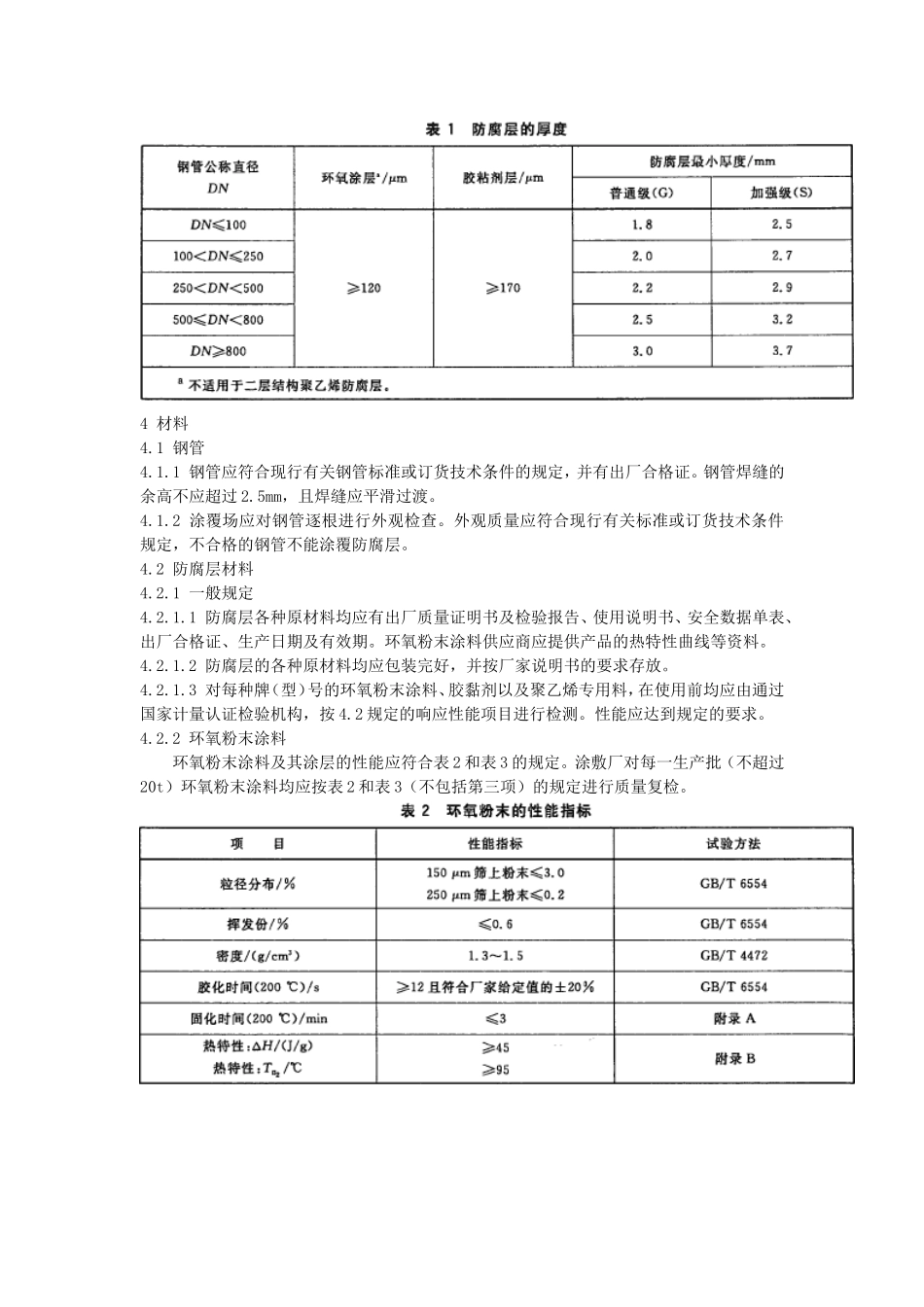

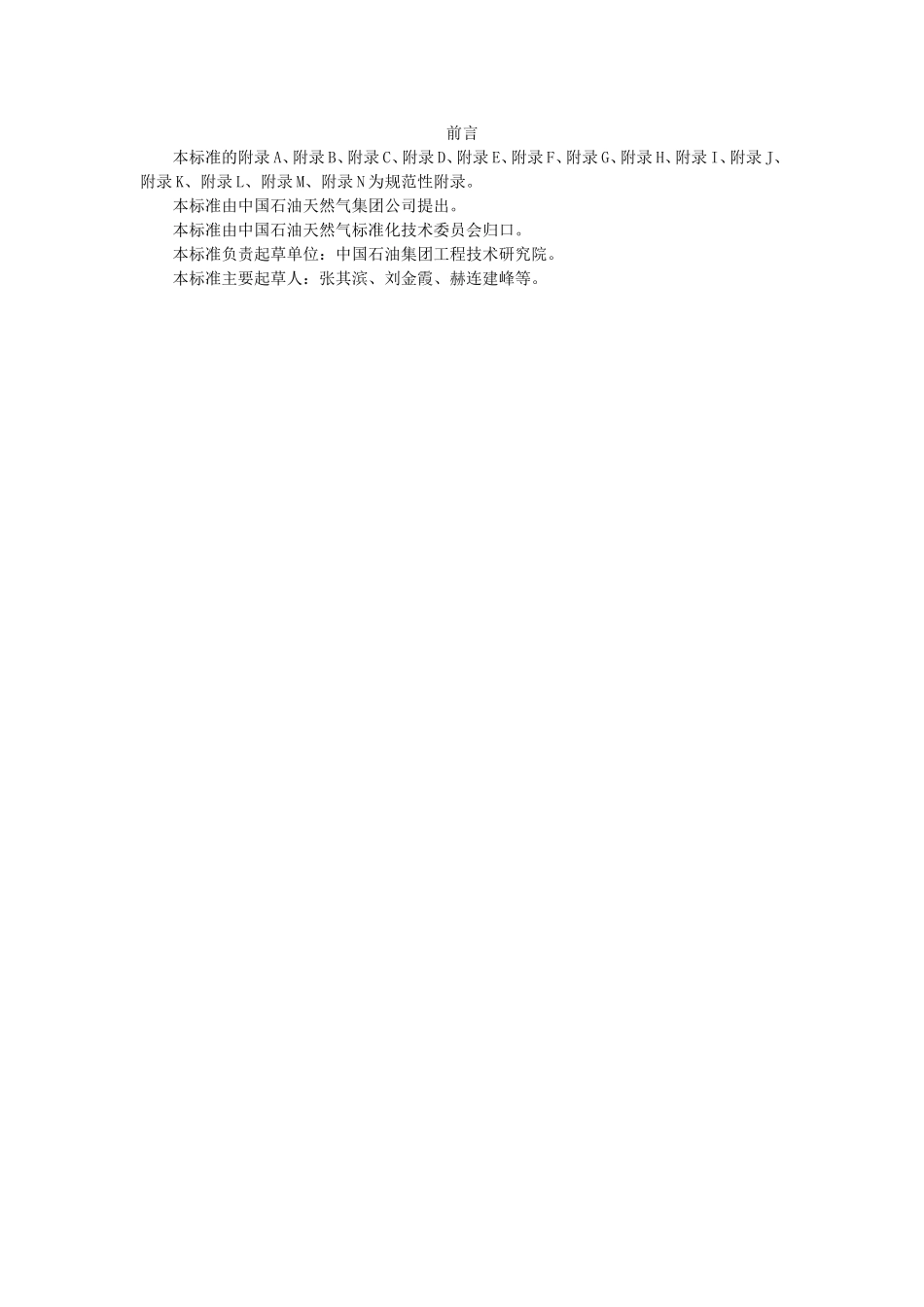

前言本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G、附录H、附录I、附录J、附录K、附录L、附录M、附录N为规范性附录。本标准由中国石油天然气集团公司提出。本标准由中国石油天然气标准化技术委员会归口。本标准负责起草单位：中国石油集团工程技术研究院。本标准主要起草人：张其滨、刘金霞、赫连建峰等。埋地钢质管道聚乙烯防腐层1范围本标准规定了埋地钢质管道挤压聚乙烯防腐层的最低技术要求。本标准适用于埋地钢质管道挤压聚乙烯防腐层的设计、生产以及施工验收。跨越管道挤压聚乙烯防腐层可参照执行。挤压聚乙烯防腐层可分为长期工作最高温度不超过50℃的常温型（N）和长期工作最高温度不超过70℃的高温型（H）两类。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励本标准达成协议的各方研究是够可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1040.2塑胶拉伸性能的测定第二部分：塑胶和挤塑塑料的试验条件GB/T1408.1绝缘材料电气强度试验方法第一部分：工频下试验GB/T1410固体绝缘材料体积电阻率和表面电阻率试验方法GB/T1633热塑性塑料维卡软化温度（VST）的测定GB/T1842塑料聚乙烯环境应力开裂试验方法GB/T2792压敏胶粘带180°剥离强度测定方法GB/T3682热塑性塑料熔体质量流动色率和熔体体积流动速率的测定GB/T4507沥青软化点测定法（环球法）GB/T4472化工产品密度、相对密度测定通则GB/T5470塑料冲击法脆化温度的测定GB6514涂装作业安全规程涂漆工艺安全及其通风净化GB/T6554电气绝缘用树脂基反应复合物第2部分：试验方法电气用涂敷粉末方法GB/T7124粘胶剂拉伸剪切强度测定（刚性材料对刚性材料）GB7692涂装作业安全规程涂漆前处理工艺安全及其通风净化GB/T8923涂装前钢材表面锈蚀等级和除锈等级GB/T13021聚乙烯管材和管件炭黑含量的测定（热失重法）GB/T18570.3涂覆涂料前钢管表面处理表面清洁度评定试验第3部分：涂覆涂料前钢材表面的灰尘评定（压敏胶带法）GB/T18570.9涂覆涂料前钢管表面处理表面清洁度评定试验第9部分：水溶性盐的现场电导率测定法GB50369油气长输管道工程施工及验收规范GBJ87工业企业噪声控制设计规范GBZ1工业企业设计卫生标准HG/T2751-1996未增速乙酸纤维素含水量的测定3防腐层结构3.1挤压聚乙烯防腐层分二层结构和三层结构两种。二层结构的底层为粘胶剂层，外层为聚乙烯层。三层结构的底层通常为环氧粉末涂层，中间层为胶黏剂层，外层为聚乙烯层。3.2防腐层的最小厚度应符合表1的规定。焊缝部位的防腐层厚度不应小于表1规定值的70%。要求防腐层机械强度高的地区，应使用加强级。4材料4.1钢管4.1.1钢管应符合现行有关钢管标准或订货技术条件的规定，并有出厂合格证。钢管焊缝的余高不应超过2.5mm，且焊缝应平滑过渡。4.1.2涂覆场应对钢管逐根进行外观检查。外观质量应符合现行有关标准或订货技术条件规定，不合格的钢管不能涂覆防腐层。4.2防腐层材料4.2.1一般规定4.2.1.1防腐层各种原材料均应有出厂质量证明书及检验报告、使用说明书、安全数据单表、出厂合格证、生产日期及有效期。环氧粉末涂料供应商应提供产品的热特性曲线等资料。4.2.1.2防腐层的各种原材料均应包装完好，并按厂家说明书的要求存放。4.2.1.3对每种牌（型）号的环氧粉末涂料、胶黏剂以及聚乙烯专用料，在使用前均应由通过国家计量认证检验机构，按4.2规定的响应性能项目进行检测。性能应达到规定的要求。4.2.2环氧粉末涂料环氧粉末涂料及其涂层的性能应符合表2和表3的规定。涂敷厂对每一生产批（不超过20t）环氧粉末涂料均应按表2和表3（不包括第三项）的规定进行质量复检。4.2.3胶粘剂胶粘剂的性能应符合表4的规定。涂敷厂对每一生产批（不超过30t）胶粘剂均应按照表4的规定进行质量复检。4.2.4聚乙烯聚乙烯专用料及其压制片材的性能应符合表5和表6的规定。涂敷厂对每一生产批（不超过500t）聚乙烯专用料，至少应对表5规定的第1、2、3、4、5项和表6规定的第1、2、3想性能进行质量复检，对其他性能指...
