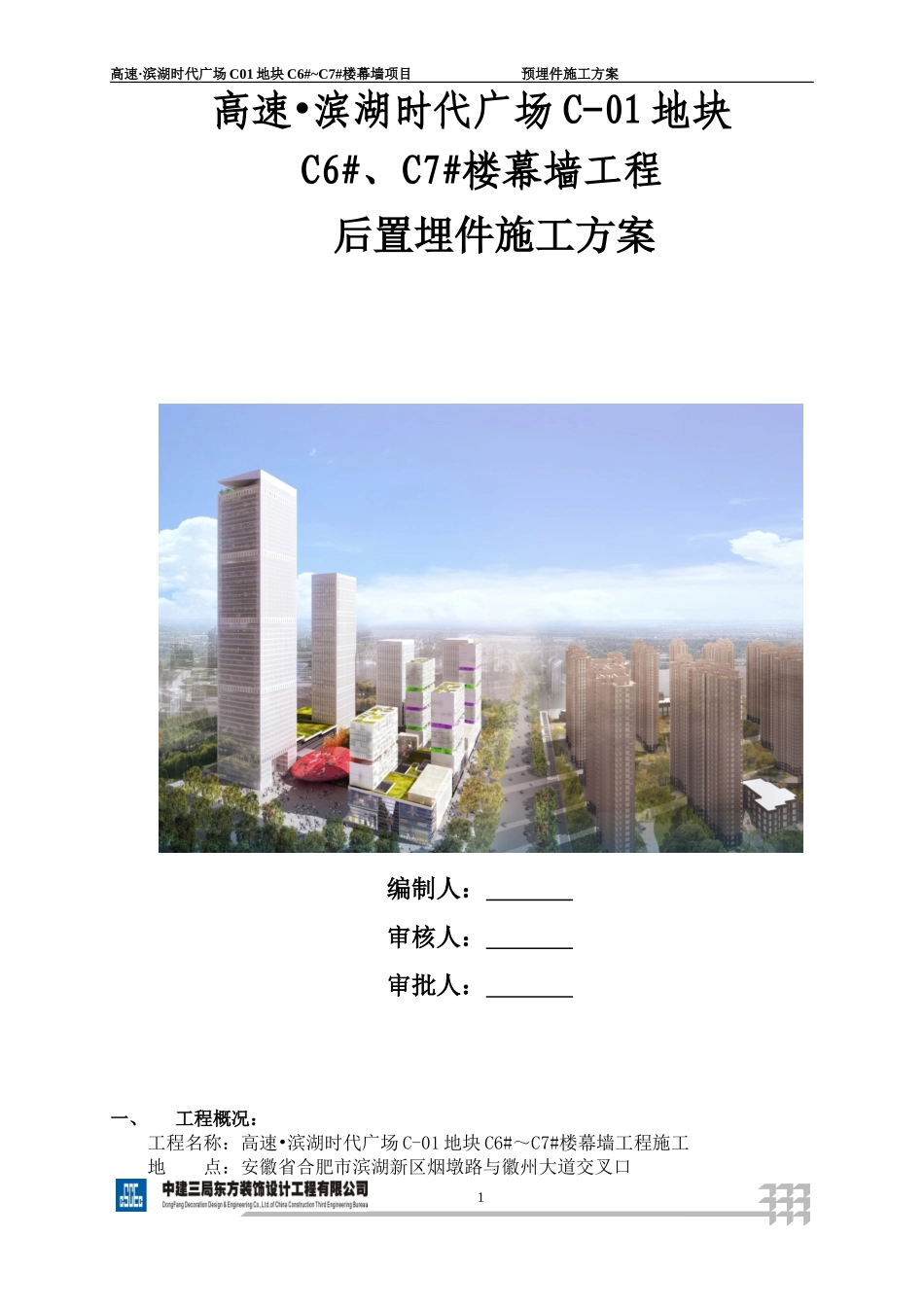

高速·滨湖时代广场C01地块C6#~C7#楼幕墙项目预埋件施工方案高速•滨湖时代广场C-01地块C6#、C7#楼幕墙工程后置埋件施工方案编制人:审核人:审批人:一、工程概况:工程名称:高速•滨湖时代广场C-01地块C6#~C7#楼幕墙工程施工地点:安徽省合肥市滨湖新区烟墩路与徽州大道交叉口1高速·滨湖时代广场C01地块C6#~C7#楼幕墙项目预埋件施工方案结构形式:框架结构和钢筋砼结构层数:均为地上23~27层,地下2层总高度:最高檐高86.7米建筑面积:约6.5万㎡总包单位:江苏南通三建集团有限公司幕墙设计单位:深圳市新山幕墙咨询有限公司监理单位:安徽省建设监理有限公司二、施工准备1、工机具准备:0.5kg线坠2个;5m钢卷尺一把;50m钢盘尺一把;水平尺一把;90°钢拐尺一把;施工线30m;电焊机一台,经纬仪一部。2、材料准备:镀锌预埋件;绑扎丝;干燥焊条。3、人员准备:放线工2名;电焊工1名;看火工1名;埋件安装工2人。三、作业条件1、在施工准备阶段,首先要熟悉幕墙施工图与施工图纸,结合现场土建施工状况,了解本工程的幕墙的分布、形式以及依据本工程的施工特点制定埋件施工方案、技术交底等。进场埋件资料齐全,并经监理验收合格。2、在这个阶段要全面的消化图纸的内容,现场的实际施工情况,如发现问题要及时向设计师反映;找出预埋的难点、易混淆的部位,在交底中进行专项说明,并召集工人开专门的工作重点交底会议,要让操作人员掌握操作要领和技术要求。3、电焊机电源接配到位。四、后置埋件的安装后置埋件工作的前置作业后补埋件图的设计是依据被认可的幕墙立面分格图及结构布置图进行的。后补埋件的设计,应符合标准中的相关规定;工地单位收到后补埋件图及安装通知单(或工程合约)后,即开始办理埋件后补钢板的加工;加工工作完成后,工地人员即会同有关人员至工地现场了解情况,核对工地建筑图,并向工地技术主管人员要求出示各项放样之基准点及基准线;埋板及锚栓运抵现场后,应会同监理进行检验,确认后才能进行安装。后置埋件作业及施工方法依据测量放线的结果,将后补埋件安装的位置标示于梁或柱上,包括水平高度和后补埋件中心位置;后补埋件初步设置以后,应进行认真校核确认无误后方可用锚栓进行加固,在加固时应避免锚栓对混凝土内钢筋的影响。本工程后置埋件主要是通过化学锚栓来固定,安装方法如下:钻孔彻底清孔插入胶管(胶液较少的朝外)用电锤以中速用(750转/分)将螺杆捶击旋入至锚固深度(螺杆上有标志线),同时目视有少量胶液外溢安装流程:2高速·滨湖时代广场C01地块C6#~C7#楼幕墙项目预埋件施工方案本工程量大,对材料的供应要求高。在材料的供应上,运输方式的采用是决定材料供应的重要环节。后补埋件作业的技术规范后补埋件的锚板边长允许误差为2mm;锚栓的中心线允许偏差为2mm;锚栓对锚板面的垂直偏差应≤10mm;后补埋件在施工时应与建筑物的防雷网接通;对后补埋件在主体建筑的位置要求:标高偏差10mm;轴线左右偏差30mm;轴线前后偏差20mm。五、制定预埋施工方案:针对本工程的具体情况,积极与总包单位技术部门交流,掌握施工重点、难点的处理,在结合我司的施工组织计划,制定出合理的后补埋件施工计划,包括材料计划、劳动力组织、机械设备计划、施工工序安排、施工段划分、进度与跟踪、质量保证措施等。六、在施工段找出定位轴线:根据图纸,在现场找出后埋部位附近的建筑定位轴线与水平层高标高线(50线或1m线)的位置并进行复核,尽可能按照多的轴线来划分水平分布尺寸。七、埋件埋设的施工要求:1.埋件施工之前,首先进行设计交底,特别要说明转角位置埋件的埋设方案,并填写设计交底记录表备案。2.根据埋件施工图及埋件分布的情况,对埋件进行编号,并按我公司的埋件检查表的内容检查并填写埋件埋设的情况。将埋件水平和垂直方向的偏差情况记录下来,埋件埋设后填写隐蔽工程检验单并附检查表报监理验收。3.埋件埋设要依据总包提供轴线位置,并经我项目部复核,监理确认后,进行放线埋设。在安装过程中应反复进行轴线复核,要防止误差尺寸误差会积累,造成埋件的偏位。4.埋件在埋设过程中,要将埋板与砼表面紧贴,左右偏差≤20mm...
