高压电线防护方案(终版)VIP免费

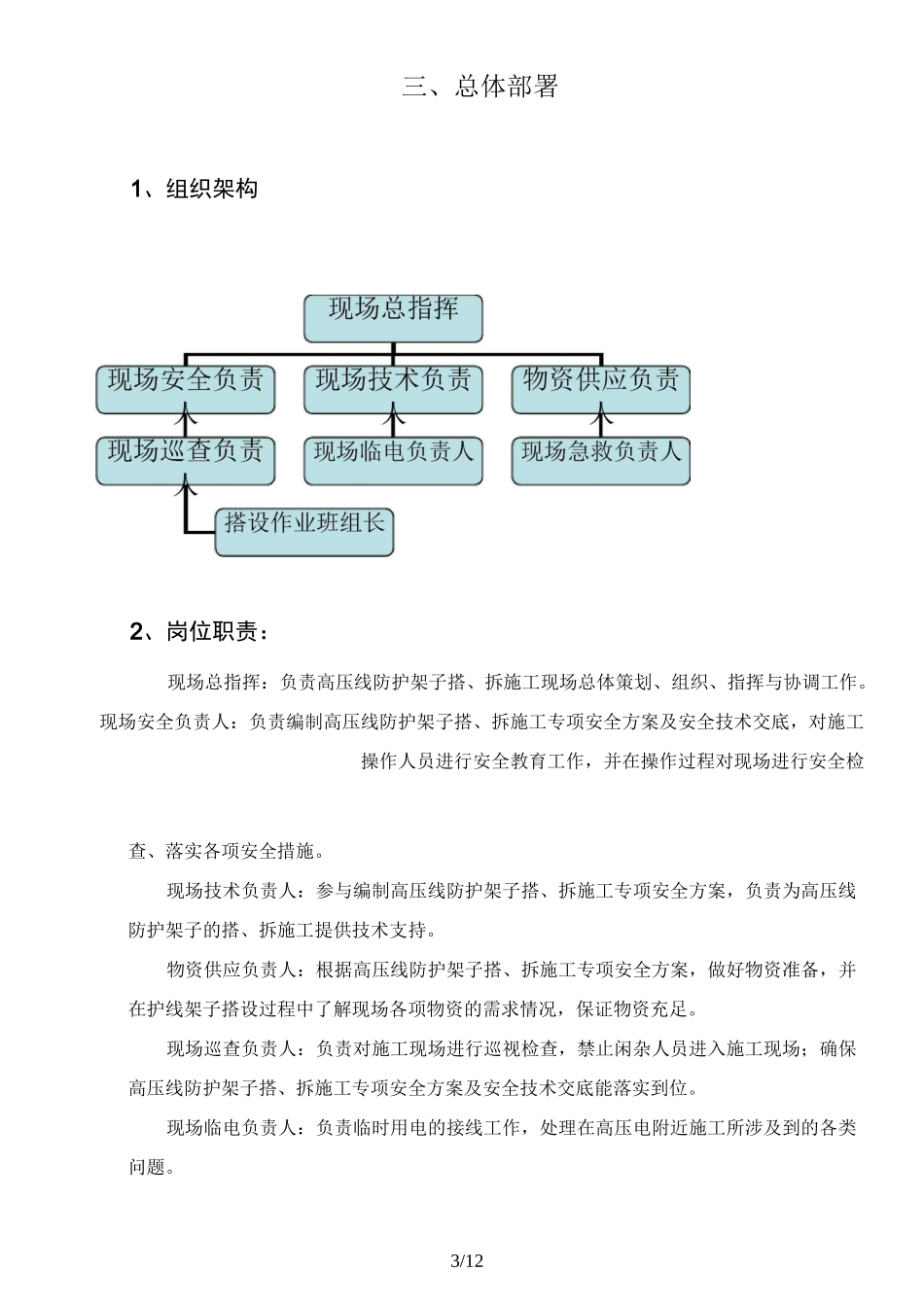

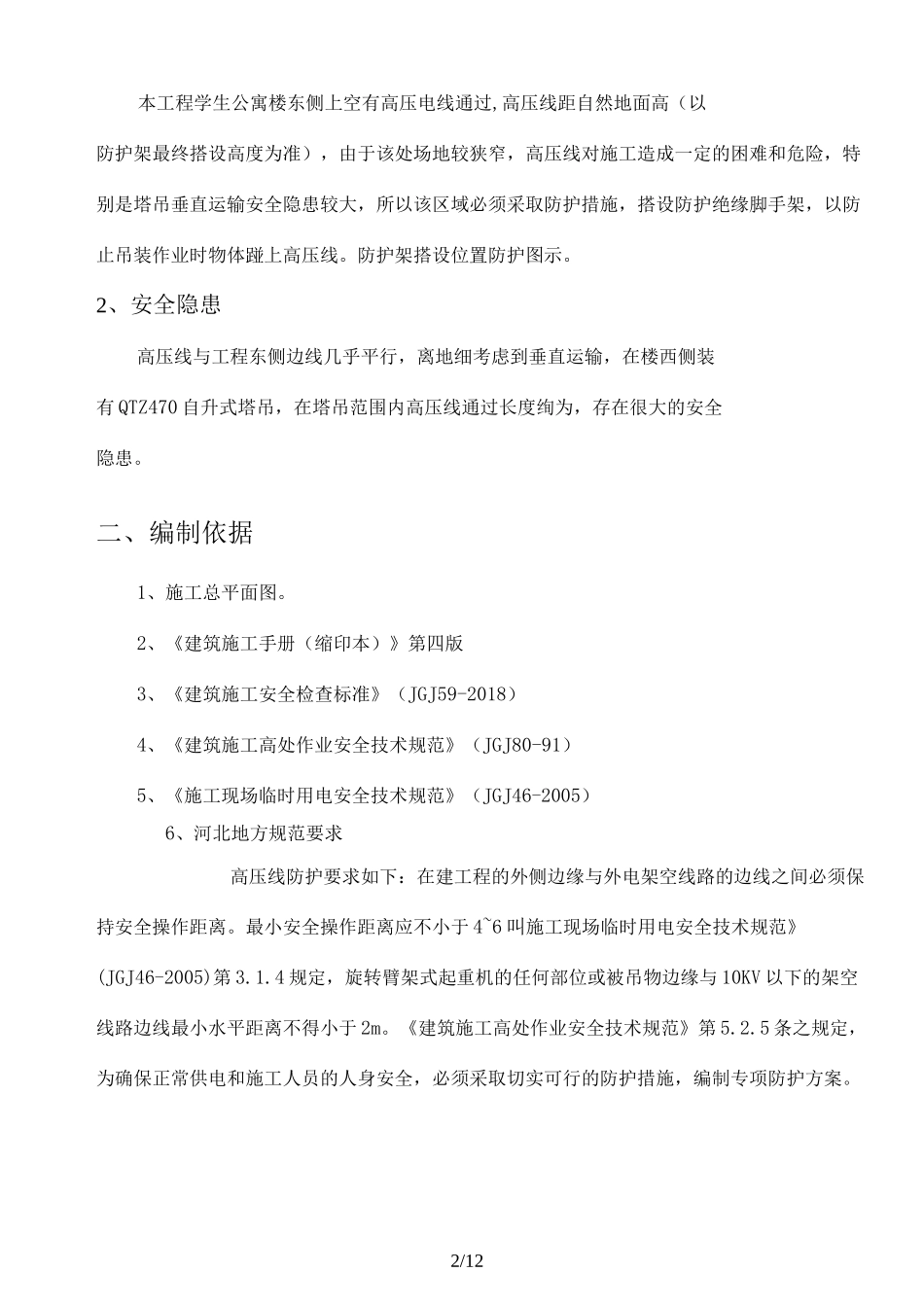

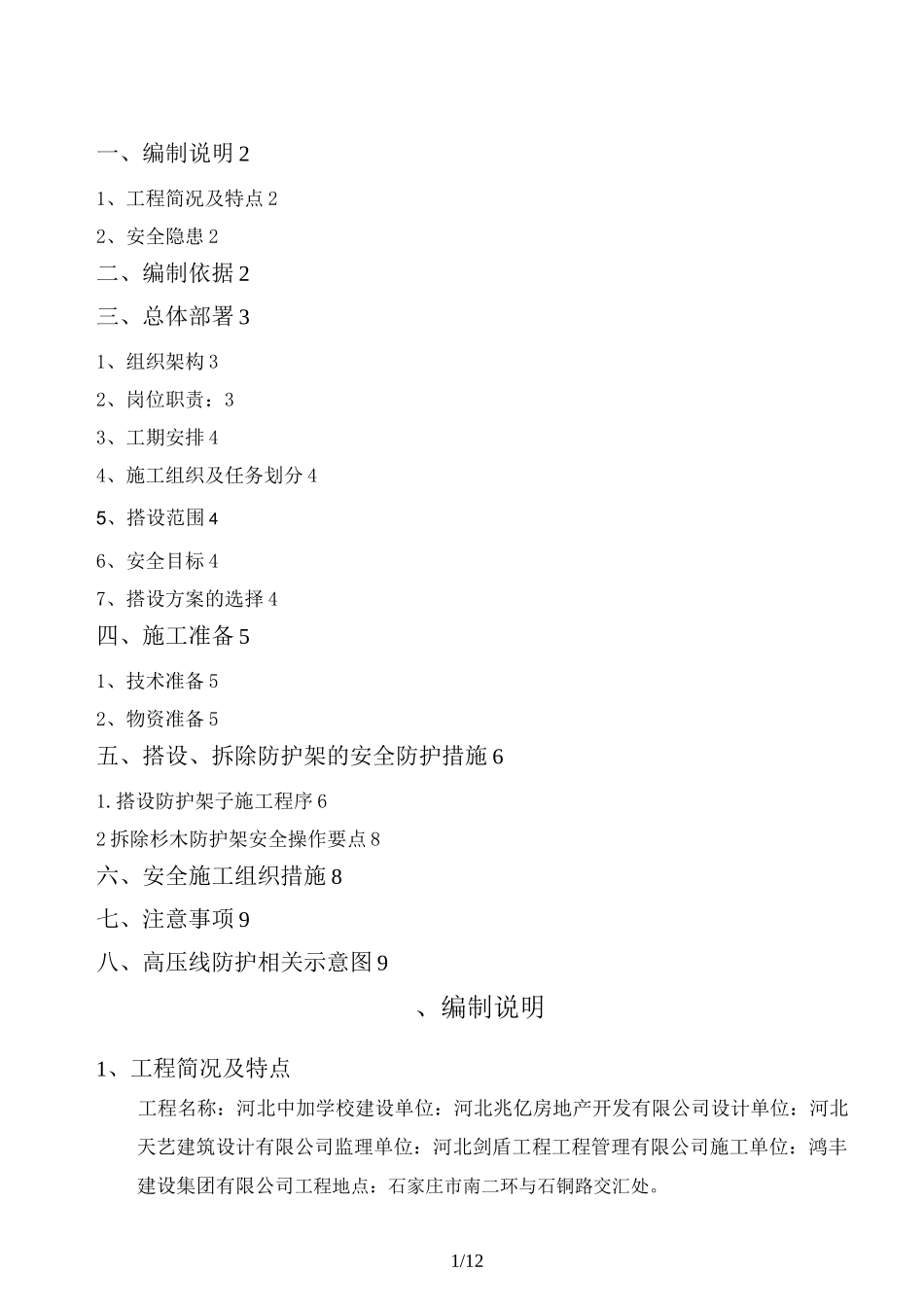

1/12一、编制说明21、工程简况及特点22、安全隐患2二、编制依据2三、总体部署31、组织架构32、岗位职责：33、工期安排44、施工组织及任务划分45、搭设范围46、安全目标47、搭设方案的选择4四、施工准备51、技术准备52、物资准备5五、搭设、拆除防护架的安全防护措施61.搭设防护架子施工程序62拆除杉木防护架安全操作要点8六、安全施工组织措施8七、注意事项9八、高压线防护相关示意图9、编制说明1、工程简况及特点工程名称：河北中加学校建设单位：河北兆亿房地产开发有限公司设计单位：河北天艺建筑设计有限公司监理单位：河北剑盾工程工程管理有限公司施工单位：鸿丰建设集团有限公司工程地点：石家庄市南二环与石铜路交汇处。2/12本工程学生公寓楼东侧上空有高压电线通过,高压线距自然地面高（以防护架最终搭设高度为准），由于该处场地较狭窄，高压线对施工造成一定的困难和危险，特别是塔吊垂直运输安全隐患较大，所以该区域必须采取防护措施，搭设防护绝缘脚手架，以防止吊装作业时物体踫上高压线。防护架搭设位置防护图示。2、安全隐患高压线与工程东侧边线几乎平行，离地细考虑到垂直运输，在楼西侧装有QTZ470自升式塔吊，在塔吊范围内高压线通过长度绚为，存在很大的安全隐患。二、编制依据1、施工总平面图。2、《建筑施工手册（缩印本）》第四版3、《建筑施工安全检查标准》（JGJ59-2018）4、《建筑施工高处作业安全技术规范》（JGJ80-91）5、《施工现场临时用电安全技术规范》（JGJ46-2005）6、河北地方规范要求高压线防护要求如下：在建工程的外侧边缘与外电架空线路的边线之间必须保持安全操作距离。最小安全操作距离应不小于4~6叫施工现场临时用电安全技术规范》(JGJ46-2005)第3.1.4规定，旋转臂架式起重机的任何部位或被吊物边缘与10KV以下的架空线路边线最小水平距离不得小于2m。《建筑施工高处作业安全技术规范》第5.2.5条之规定，为确保正常供电和施工人员的人身安全，必须采取切实可行的防护措施，编制专项防护方案。3/12三、总体部署1、组织架构2、岗位职责：现场总指挥：负责高压线防护架子搭、拆施工现场总体策划、组织、指挥与协调工作。现场安全负责人：负责编制高压线防护架子搭、拆施工专项安全方案及安全技术交底，对施工操作人员进行安全教育工作，并在操作过程对现场进行安全检查、落实各项安全措施。现场技术负责人：参与编制高压线防护架子搭、拆施工专项安全方案，负责为高压线防护架子的搭、拆施工提供技术支持。物资供应负责人：根据高压线防护架子搭、拆施工专项安全方案，做好物资准备，并在护线架子搭设过程中了解现场各项物资的需求情况，保证物资充足。现场巡查负责人：负责对施工现场进行巡视检查，禁止闲杂人员进入施工现场；确保高压线防护架子搭、拆施工专项安全方案及安全技术交底能落实到位。现场临电负责人：负责临时用电的接线工作，处理在高压电附近施工所涉及到的各类问题。4/12现场急救负责人：负责对施工现场有可能发生的高处坠落、物体打击、触电事故等伤员患者的现场急救及向外界社会呼救等方面事宜。搭设作业班组长：负责操作人员劳动力的组织与协调工作，协助监督，确保安全生产。3、工期安排为了确保安全，高压线防护要在塔吊安装之前搭设完毕。4、施工组织及任务划分由工程部经理主管，工程部安全员组织架子组搭设防护架。在架设防护设施时，工程部临时用电电工、安全员及架子组长必须在现场旁站监督施工。5、搭设范围东立面全长，总长度Om，总高度15.0m。杉木防护架采用4排立杆，搭设高度为9步共15.0m,立杆横距2.0m，纵距1.5M,步距1.5m。6、安全目标杜绝重大安全事故和机械事故的发生，死亡率为零，一般轻伤不大于2.6%o。7、搭设方案的选择鉴于高压线高度及安全、生产考虑，决定选择防护架搭设高度为15.0M（以实际搭设高度为准），采用衫木沙杆脚手架，脚手架立杆横距为2M,设4排，总宽度6m，立杆纵距1.5m，布距1.5m，总长度90m，为了抗风压，必须在排架侧边立杆下设置1.2M长申48X3.0钢管地锚桩，打入地下1M，地锚纵向间距3M两侧交错布置。防护架两侧面及横向立杆间必须设剪刀撑。四、施工准备1、技术准备搭设防护架之前...
