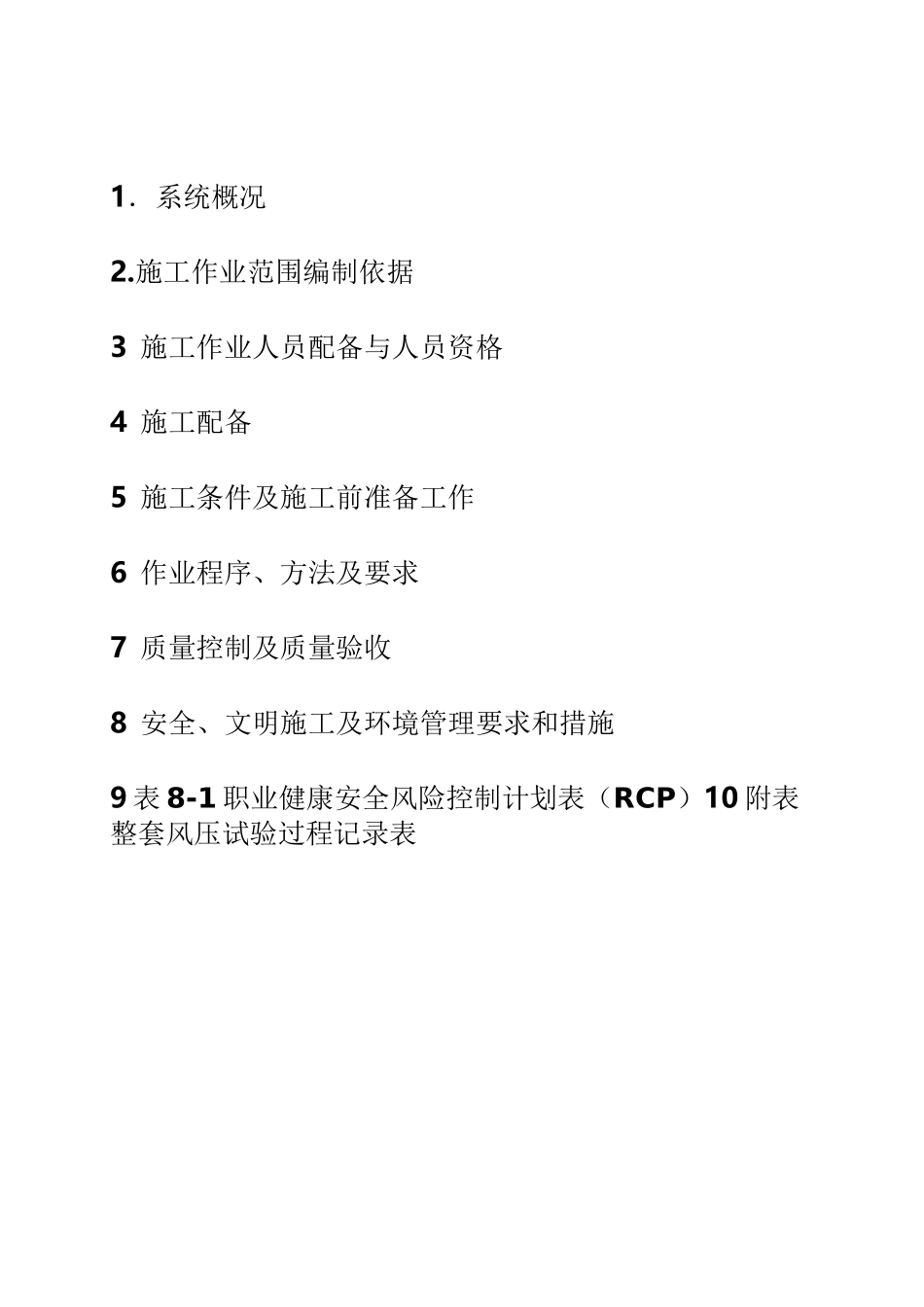

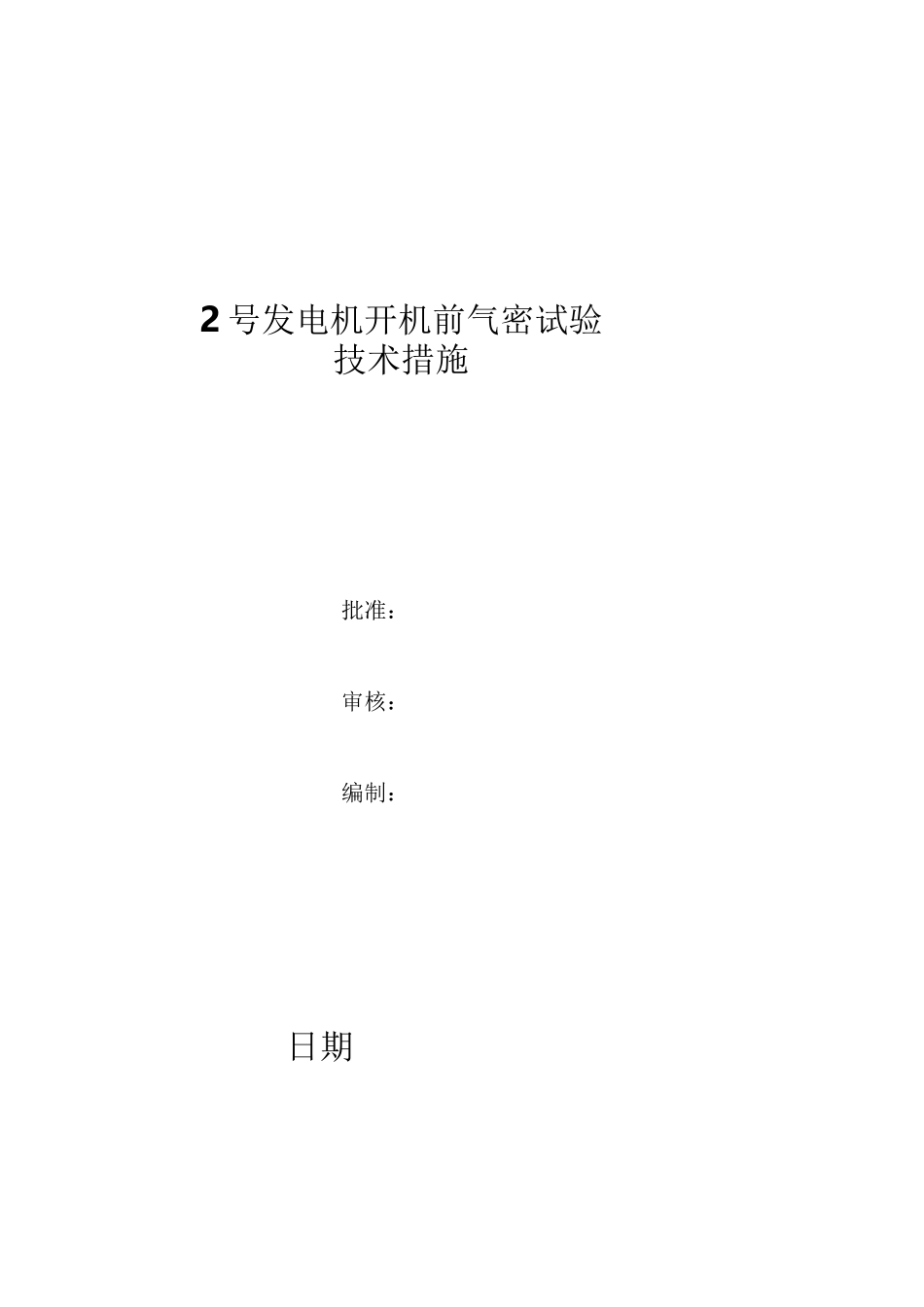

2号发电机开机前气密试验技术措施批准：审核：编制：日期1．系统概况2.施工作业范围编制依据3施工作业人员配备与人员资格4施工配备5施工条件及施工前准备工作6作业程序、方法及要求7质量控制及质量验收8安全、文明施工及环境管理要求和措施9表8-1职业健康安全风险控制计划表（RCP）10附表整套风压试验过程记录表1．系统概况发电机氢气系统有下列主要作用：1.1提供对发电机安全充氢和排氢的设备，用压缩空气作置换介质。1.2维持机内气体压力为所需值。1.3在线显示机内氢压、密度、纯度及湿度。1.4对漏入机内的液体及时发出信号。2.施工作业范围编制依据本型发电机采用“水氢氢”冷却方式，整体为全封闭气密结构。在发电机及其气体系统、密封油系统、定子冷却水系统等安装工作全部结束后应进行整套气密性试验，本作业指导书为指导发电机整套风压试验而编制。1.JB/T6227-2005氢冷电机气密封性检验方法及评定。2.GB7064-2002透平型同步电机技术要求。3.Q96VSY310MW汽轮发电机安装使用说明书。3施工作业人员配备与人员资格序号岗位名称技能等级要求数量备注1电气工程师高级工1人有冋类机组安装技术管理工作经验2班组负责人高级工1人有冋类机组安装技术管理工作经验3检修工高级工1人有同类机组发电机本体安装经验4检修公司电气专工高级工1人有同类机组发电机本体安装经验4施工配备4.1施工所需机械装备及工器具量具序号装备名称规格数量备注1精密压力表0-1.6Mpa0.25级1块2温度计100°C（最小分格值为0.5C）2根3大气式压力表1块4卤素检漏仪1台5热电偶测温3点4.2安全防护用品配备4.2.1个人安全防护用品配备：安全帽、安全带等；4.2.2施工区域安全防护用品配备：安全网、安全围栏等。5施工条件及施工前准备工作5.1按照设计图纸和发电机厂家图，认真检查系统是否正确，检查各处阀门、法兰连接处的螺栓是否加好并妥善紧好。检查各处焊缝是否有漏焊，发现缺陷及时处理。5.2关闭所有取样、排污、排空阀门，按照设计要求安装好各压力表，检查氢气分析仪处的仪表和管道是否满足设计要求。5.3发电机本体部分的安装工作已按要求全部完成，并检查发电机定子机座上是否存在未封堵的敞口，定子底部的多余接口可加堵或焊死。5.4拆开空气干燥器上盖，加入50公斤左右的硅胶干燥剂。其出口加60或80目滤网，以防杂质进入机内。5.5在定子铁芯中央安装好经校验合格的热电偶,共3点。5.6所有电气安装工作已全部完成，并封好出线罩人孔门。5.7电气部分的冷热风压区中的电阻温度计应装好并能读数，以便试验时计算温度平均值。5.8密封油系统油循环冲洗合格，能向密封瓦正常供油，氢侧油压与空侧油压能保持平衡。5.9空侧油压与机内空气压力差必须符合厂家要求，即0.084±0.01Mpa。5.10密封油箱必须封闭严密，差压阀和平衡阀的取样管应无渗漏。5.11盘车投入。6作业程序、方法及要求6.1作业程序流程图6.2作业方法及要求6.2.1试验程序：向电机内充气，检漏（粗检、精检），稳定，读数，计算，判断，停止试验，放气，结束。6.2.2安装好试验用精密压力表，并将大气式压力表、温度计固定好位置。将氢、油、水控制系统上阀门、仪表处于工作状态，且应该与正常运行状态完全一致。6.2.3通过空气干燥器向发电机冲入压缩空气，压缩空气应该满足对试验用气的要求。6.2.4进行系统检漏。检漏方法一般采用刷肥皂液的方法，当无大的漏点，采用此方法难以进行下去时，可充入适量的氟里昂进行检漏。但对绝缘电阻数值有严格要求的零部件和部位，禁止用肥皂液检漏，允许用无水乙醇检漏。6.2.5为了准确地发现漏气处，除用刷泡沫法找漏外，还可考虑使用卤素法找漏。操作步骤如下：在充入合格的压缩空气升压至0.1MPa（表压）后，向机内充入氟利昂，再充入压缩空气缓缓升压至0.2MPa（表压），然后用卤素检漏仪沿发电机周围巡回找漏。漏点消除后再分别升压至0.3MPa（表压）下进行找漏。将发现的漏气处全部消除后，升压至0.3MPa（表压），稳定后开始测算其漏气量。6.2.6当试验压力达到0.3Mpa后，必须稳定2小时才可开始读数，并记录在附表中,以后每隔1小时读数记录一次，此时应停止向发电机定子内充气，以免影响试验的准确性。6.2.7定子内气体的平...
